Meshouder onderdeel 318–319 x 37 x 12 mm voor Snapper, Craftsman en Simplicity rear-engine riders
meshouder, mesbalk, mesdrager, maaimeshouder, blade holder, adjustable blade holder, Snapper onderdeel, Craftsman onderdeel, Simplicity onderdeel, rider onderdeel en zitmaaier onderdeel.
Dit meshouder onderdeel wordt gebruikt binnen verschillende Snapper rear-engine riders en zitmaaiers en komt daarnaast voor binnen passende uitvoeringen van Craftsman en Simplicity. Het onderdeel vormt een belangrijk deel van de verbinding tussen maaimes en spindelconstructie. Daarom moet niet alleen de totale lengte overeenkomen, maar ook breedte, dikte, gatenpatroon en positie van de getapte en gladde bevestigingsgaten.
We hebben dit onderdeel bij Bumac fysiek nagemeten. Het exemplaar meet ongeveer 318 mm lang, 37 mm breed en 12 mm dik. De nominale leveranciersmaat voor de totale lengte is 319 mm. Daarmee kunnen we de pasvorm gerichter controleren dan wanneer we alleen op een artikelomschrijving of merknaam afgaan.

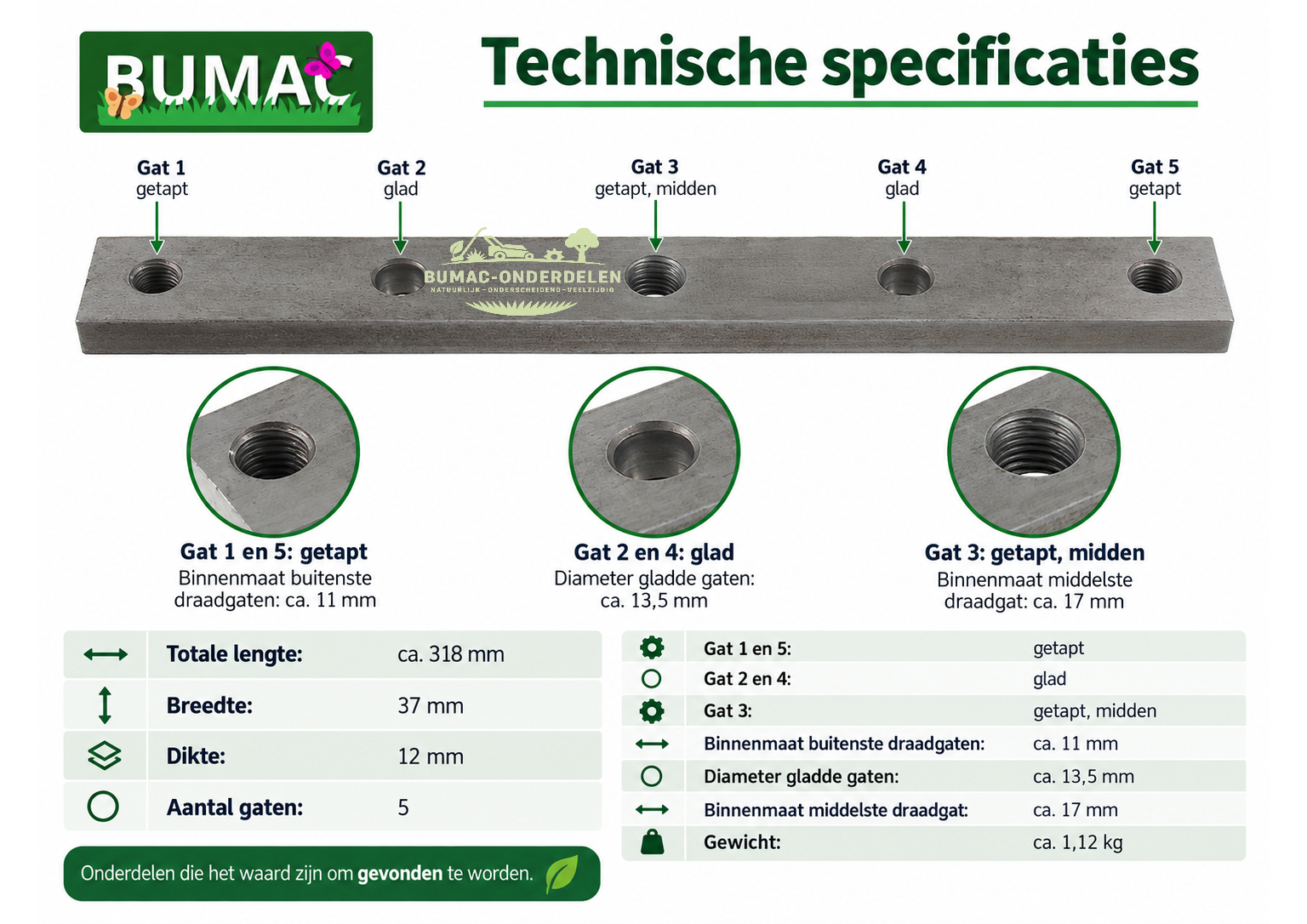

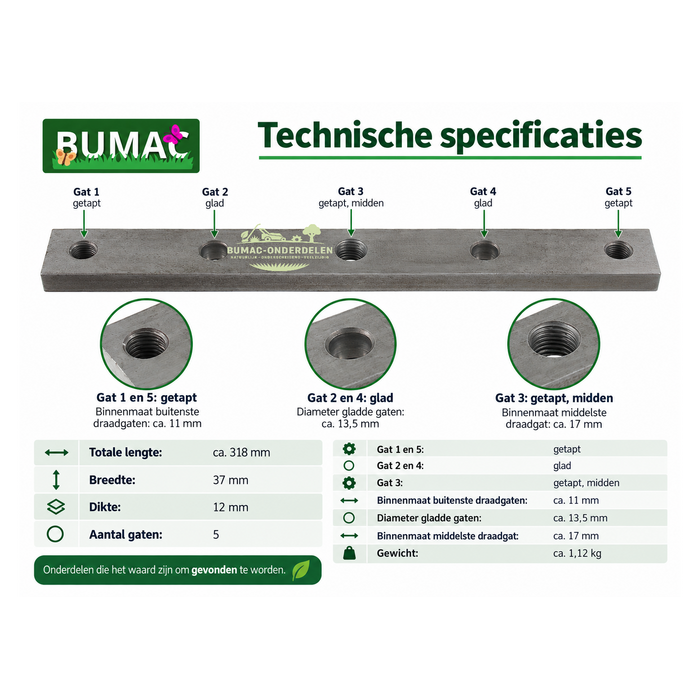

✅ Technische specificaties
Onderdeeltype: meshouder / mesbalk / blade holder
Uitvoering: rechte stalen meshouder met 5 bevestigingsgaten
Totale lengte: ca. 318–319 mm
Bumac fysiek gemeten: ca. 318 mm
Breedte:37 mm fysiek gemeten
Dikte:12 mm fysiek gemeten
Aantal bevestigingsgaten:5
Getapte gaten:3 stuks – beide buitenste gaten en het middengat
Gladde gaten:2 stuks – links en rechts van het middengat
Binnenmaat buitenste draadgaten: ca. 11 mm fysiek gemeten
Diameter gladde gaten: ca. 13,5 mm fysiek gemeten
Binnenmaat middelste draadgat: ca. 17 mm fysiek gemeten
Gewicht: circa 1,12 kg volgens leveranciersspecificatie
Machinegroep: rear-engine rider / zitmaaier
Merktoepassing:Snapper, Craftsman en Simplicity
Maaidekken: passende Snapper-uitvoeringen van 25, 28, 30 en 33 inch
De maten van de draadgaten zijn de fysiek gemeten binnenmaten van de boring. We noemen bewust nog geen M-draadmaat zolang de exacte draadmaat en spoed niet afzonderlijk zijn vastgesteld.
✅ Toepassing & functie
Dit meshouder onderdeel zit in de maaimes- en spindelconstructie onder het maaidek. De houder positioneert het maaimes ten opzichte van spindel en maaidek en moet daarom recht, stevig en correct gemonteerd zijn.
Een verbogen of beschadigde meshouder kan ervoor zorgen dat één mespunt hoger of lager door het maaidek loopt. Dat kan zichtbaar of voelbaar worden als ongelijk maaien, trillingen, aanlopen tegen het maaidek of een maaimes dat niet meer zuiver rondloopt.
Vooral nadat een Snapper, Craftsman of Simplicity rider een steen, wortel, boomstronk of ander hard voorwerp heeft geraakt, kijken we daarom verder dan alleen het maaimes. Ook meshouder, spindelas en lagering kunnen door dezelfde klap beschadigd zijn.
✅ Geschikt voor …
Snapper 25 inch rear-engine riders
250610T
250612T
25062
25063
25066
25069T
250811BE
250812BE
250813BE
250814BE
250815BE
250816BE
25083
25086
25657B
25657BE
25659BE
Snapper 28 inch rear-engine riders
280810BE
281014BE
281016BE
W281023BVE
281223BVE
2812523BVE
Snapper 30 inch rear-engine riders
30086
30127BE
Snapper 33 inch rear-engine riders
3317523BVE
E331523KVE
✅ Ook toepasbaar op …
Craftsman
107280341
Simplicity
150Z
Binnen Snapper, Craftsman en Simplicity bestaan meerdere uitvoeringen van maaidekken, spindels en meshouderconstructies. Alleen hetzelfde merk of dezelfde maaibreedte is daarom niet voldoende om de juiste pasvorm vast te stellen.
Staat jouw exacte machine niet genoemd, vergelijk dan minimaal de totale lengte van ca. 318–319 mm, breedte 37 mm, dikte 12 mm en de verdeling van de vijf bevestigingsgaten met het bestaande onderdeel.
✅ Montageadvies & pasvorm
Zorg vóór demontage dat de machine veilig staat en niet onverwacht kan starten.
Vergelijk het bestaande onderdeel met de nieuwe meshouder op:
Totale lengte: ca. 318–319 mm
Breedte: 37 mm
Dikte: 12 mm
Aantal gaten: 5
Getapte gaten: beide buitenste gaten en het middengat
Gladde gaten: twee stuks tussen de getapte gaten
Vorm en positie van het complete gatenpatroon
De opbouw met drie getapte gaten en twee gladde gaten is een belangrijk herkenningspunt. Alleen een vergelijkbare lengte of breedte is daarom niet voldoende.
Neem bij demontage de volgorde van aanwezige ringen, stelringen, spacers en eventuele shims over volgens de constructie van de betreffende Snapper, Craftsman of Simplicity machine. Laat deze onderdelen niet zomaar weg en voeg ook niet op gevoel extra vulringen toe.
Controleer tijdens dezelfde reparatie ook:
maaimes
bevestigingsmateriaal
spindelas
spindellagers
lagerhuis
ringen en afstandsdelen
vrije loop van de complete mesconstructie
Heeft de machine een harde klap gehad, controleer dan extra zorgvuldig of de spindelas nog recht loopt en of de lagering soepel draait.
Draai het maaimes na montage voorzichtig met de hand volledig rond. Het mes moet rondom voldoende vrij van het maaidek blijven en beide mespunten moeten gelijkmatig door dezelfde zone lopen.
✅ Onderhoud & controle in de praktijk
Controleer dit meshouder onderdeel tijdens onderhoud op verbuiging, scheurvorming, beschadigde schroefdraad, uitgeslagen gladde gaten en sporen van beweging rond de bevestigingspunten.
Een meshouder hoeft niet opvallend krom te zijn om al invloed op het maaibeeld te hebben. Bij twijfel kun je het onderdeel op een vlakke ondergrond leggen of langs een rechte referentie controleren.
Voel ook aan de spindel. Draait deze zwaar, voelt de lagering korrelig of is er voelbare zijdelingse speling, onderzoek dan de complete spindelconstructie voordat alleen de meshouder wordt vervangen.
Bij verschillende Snapper rear-engine riders is het spindelhuis voorzien van een smeerpunt. Is dat op jouw uitvoering aanwezig, controleer dan tijdens dezelfde reparatie ook de toestand van smeernippel en lagering.
Heeft het maaimes of de beschadigde meshouder tegen het maaidek gelopen, controleer dan ook het maaidek zelf op vervorming.
✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.
✅ Samenvatting
Dit meshouder onderdeel van ca. 318–319 x 37 x 12 mm wordt gebruikt binnen verschillende Snapper rear-engine riders en zitmaaiers en komt daarnaast voor binnen passende uitvoeringen van Craftsman en Simplicity.
Het onderdeel heeft vijf bevestigingsgaten: drie getapte gaten en twee gladde gaten. De buitenste draadgaten meten fysiek ongeveer 11 mm binnenmaat, de gladde gaten ongeveer 13,5 mm en het middelste draadgat ongeveer 17 mm binnenmaat.
Voor de juiste pasvorm kijken we daarom niet alleen naar merk of lengte. Ook breedte, dikte, gatenpatroon, schroefdraadposities en spindelconstructie moeten overeenkomen.
✅ Bumac Werkplaatstip
Heeft je Snapper, Craftsman of Simplicity rider iets hards geraakt en maait de machine daarna ongelijk? Vervang dan niet automatisch alleen het maaimes.
Controleer ook de meshouder. Leg hem op een vlakke ondergrond en kijk of hij nog recht is. Controleer daarna de spindel op vrije loop, de lagers op speling en het maaidek op eventuele aanloopsporen.
Blijft een nieuw maaimes slingeren of staat één mespunt duidelijk hoger dan het andere, zoek dan eerst verder naar verbuiging van meshouder of spindelas voordat je opnieuw gaat maaien.
