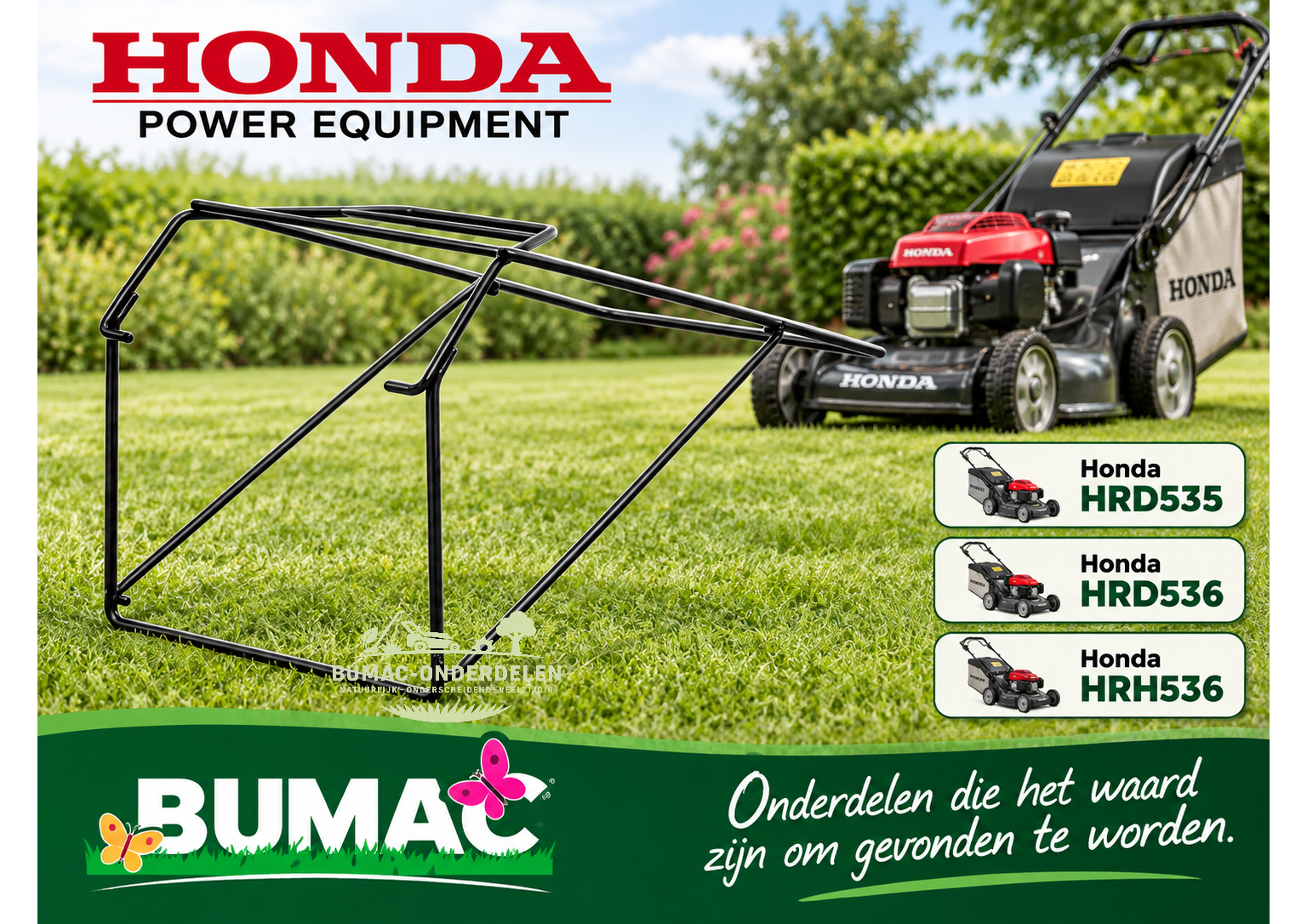

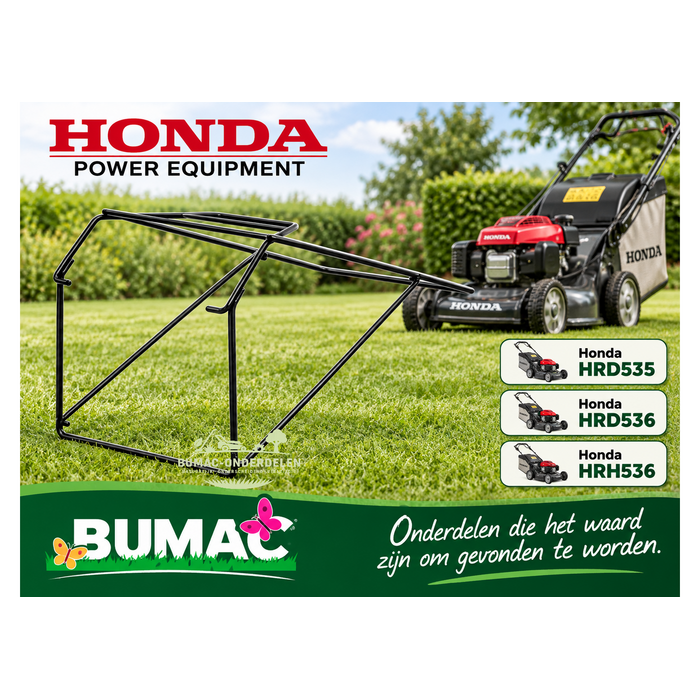

Metalen grasopvangframe onderdeel voor Honda HRD535, HRD536 en HRH536

Grasopvangframe, vangzakframe, graszakframe, opvangframe, metalen frame grasopvangzak.

Hangt de grasopvangzak van je Honda scheef, sluit hij niet meer netjes tegen de maaier aan of blijft ook een goede zak slecht in vorm? Kijk dan niet alleen naar het textiel. Het metalen opvangframe bepaalt de vorm van de zak én hoe de complete grasopvang op de machine aansluit.

Dit frame wordt gebruikt op verschillende Honda HRD535, HRD536 en HRH536 grasmaaiers. Zak en frame zijn losse delen. Is alleen het frame krom, gescheurd of doorgeroest, dan hoef je dus niet automatisch de complete grasopvang te vervangen.

✅ Technische specificaties

Dit is het metalen draagframe van de grasopvang.

De textiele grasopvangzak wordt om dit frame gemonteerd. Het frame geeft de zak zijn vorm en zorgt ervoor dat de complete opvang correct aan de achterzijde van de maaier kan worden geplaatst.

Gewicht: circa 1,82 kg.

Het frame is een afzonderlijk onderdeel. De textiele zak wordt niet meegeleverd.

Een goed frame moet:

✅ Links en rechts symmetrisch zijn
✅ Zonder duidelijke verdraaiing op een vlakke ondergrond liggen
✅ Geen gescheurde of losgekomen lassen hebben
✅ Geen ernstige roestschade bij de verbindingen vertonen
✅ Correct op de ophanging en achterzijde van de maaier aansluiten

Een paar millimeter vervorming op de verkeerde plaats kan al genoeg zijn om de grasopvang scheef te laten hangen of een kier bij de uitwerpopening te veroorzaken.

✅ Toepassing & functie

Het frame lijkt op het eerste gezicht alleen de drager van de vangzak, maar het heeft meer invloed op de werking van de grasopvang dan je misschien verwacht.

Tijdens het maaien wordt gras met de luchtstroom vanuit het maaidek naar achteren gevoerd. De opvang moet daarbij netjes tegen de uitwerpzijde van de machine aansluiten. Staat het frame scheef of is een zijde verbogen, dan kan daar lucht ontsnappen.

Het gevolg kan zijn dat:

✅ Gras naast de zak terechtkomt
✅ De zak minder goed vult
✅ Het textiel ongelijk op spanning komt
✅ De achterklep niet netjes aansluit
✅ De complete grasopvang scheef aan de maaier hangt

Bij slechte grasopvang controleer je daarom eerst de hele route van het maaisel. Zijn maaimes, maaidek en uitwerpopening in orde, kijk dan naar frame, aansluiting en pas daarna het textiel.

✅ Geschikt voor …

Dit grasopvangframe wordt toegepast op meerdere professionele Honda grasmaaiers binnen de HRD535-, HRD536- en HRH536-machinefamilies.

Honda HRD535

Geschikt voor onder andere:

HRD535 HXE, HRD535 QME, HRD535 QXE, HRD535 SME, HRD535 SXE, HRD535K1 QME, HRD535K1 QXE, HRD535K2 QME en HRD535K2 QXE.

Honda HRD536

Geschikt voor onder andere:

HRD536K3 HXE, HRD536K3 QXE, HRD536K4 HXEH en HRD536K4 QXEH.

Honda HRH536

Geschikt voor:

HRH536 HXE, HRH536 QXE, HRH536K1 HXE, HRH536K1 QXE, HRH536K2 HXE, HRH536K2 QXE, HRH536K3 HXE, HRH536K3 QXE, HRH536K4 HXEH en HRH536K4 QXEH.

Binnen deze machinefamilies wordt hetzelfde metalen frame gebruikt, ook al kan de textiele grasopvangzak per serie verschillen.

Dat laatste is belangrijk: hetzelfde frame betekent niet automatisch dat ook dezelfde zak op iedere HRD535, HRD536 en HRH536 hoort.

✅ Ook toepasbaar op …

Binnen de HRD536-serie komen ook regionale en latere typeaanduidingen voor zoals HRD536C2HXEE, HRD536C2TXEE, HRD536C3HXEH en HRD536C3TXEH waarbij dezelfde frameconstructie wordt gebruikt.

Binnen de HRH536K4-familie kom je daarnaast verschillende volledige typeaanduidingen tegen. Kijk daarom bij twijfel niet alleen naar de letters achter het model, maar eerst naar de Honda-machinefamilie en uitvoering.

Het frame wordt over verschillende Honda-generaties gedeeld. De zak die erop wordt gemonteerd moet echter altijd bij de betreffende machine worden gekozen.

✅ Montage & pasvorm

Begin niet met het monteren van de nieuwe graszak. Controleer eerst het frame zelf.

Haal het textiel van het oude frame en leg het kale frame op een vlakke werkbank of vloer.

Kijk vervolgens systematisch:

✅ Ligt het frame stabiel of wiebelt het?
✅ Zijn links en rechts nog gelijk van vorm?
✅ Staat één hoek of framebuis duidelijk omhoog?
✅ Zie je haarscheuren bij lassen?
✅ Is er roest ontstaan rond verbindingen of belastingspunten?
✅ Zijn de delen waarmee het frame aan de maaier hangt nog recht?

Een lichte vervorming is van bovenaf soms nauwelijks zichtbaar. Kijk daarom ook langs de lengte van het frame. Zo zie je verdraaiing veel sneller.

Hang daarna het kale frame, dus nog zonder zak, aan de maaier.

Dit is een belangrijke controle. Het frame moet aan beide zijden netjes zitten en de voorzijde moet gelijkmatig aansluiten. Kijk ook of de achterklep vrij beweegt en niet door een verkeerd staand frame wordt opgetild of scheefgedrukt.

Pas wanneer het kale frame goed zit, monteer je de grasopvangzak.

Schuif en leg het textiel rondom het frame zoals bij de oorspronkelijke montage en werk gelijkmatig rondom. Trek niet eerst één zijde volledig strak terwijl de andere kant nog los zit. Zo verdeel je de spanning over het doek en voorkom je dat een rand of naad onnodig wordt belast.

✅ Onderhoud & controle in de praktijk

Een metalen opvangframe vraagt weinig onderhoud, maar bij een oudere professionele maaier is een regelmatige controle zeker zinvol.

Let vooral op de plaatsen waar framebuizen samenkomen en op de punten waar het frame aan de machine hangt. Daar komen tijdens maaien, legen en manoeuvreren telkens krachten op.

Zie je oppervlakkige roest, pak die dan aan voordat het materiaal verder wordt aangetast.

Controleer ook regelmatig:

✅ Lassen op beginnende scheurtjes
✅ Framebuizen op vervorming
✅ Ophangpunten op slijtage
✅ De aansluiting op de maaier
✅ Of de complete opvang nog recht hangt

Een licht verbogen frame is soms voorzichtig terug te richten. Doe dat alleen wanneer het materiaal en de lassen nog gezond zijn.

Zijn meerdere delen krom, is een las gescheurd of heeft roest het metaal duidelijk verzwakt, dan is vervangen de betere oplossing. Een gerepareerd frame moet uiteindelijk niet alleen recht lijken, maar ook het gewicht van een volle grasopvang veilig kunnen dragen.

✅ Bumac Belofte

Natuurlijk - duurzaam verpakt & zorgvuldig gekozen.
Onderdelen - van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig - voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.

Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Dit metalen grasopvangframe wordt gebruikt op verschillende Honda HRD535, HRD536 en HRH536 grasmaaiers en vormt de draagconstructie voor de textiele vangzak.

Hangt de grasopvang scheef of sluit hij niet meer netjes aan, haal dan eerst de zak van het frame. Leg het kale frame vlak neer, controleer de lassen en hang het daarna zonder textiel aan de maaier.

Op die manier zie je snel of het probleem werkelijk in het frame zit.

Een belangrijk verschil met de grasopvangzak: dit frame wordt op meerdere Honda-machinefamilies gebruikt, terwijl de bijbehorende textiele zak niet bij iedere HRD- en HRH-uitvoering dezelfde is. Kies zak en frame daarom ieder op hun eigen toepassing.

✅ Bumac Werkplaatstip

Wil je weten of een nieuw frame echt nodig is? Verwijder eerst de zak en leg het oude frame op een vlakke vloer of werkbank. Duw niet meteen aan de buizen, maar kijk eerst langs beide zijden en vergelijk links met rechts.

Hang het frame daarna kaal aan de Honda. Dan zie je direct of de ophangpunten goed zitten, of de voorzijde netjes aansluit en of de achterklep vrij kan bewegen.

Pas als dat klopt, gaat de zak erop.

Dat is de juiste volgorde: eerst frame, dan aansluiting, daarna textiel. Zo voorkom je dat je een nieuwe grasopvangzak monteert op een kromme draagconstructie en vervolgens nog steeds met dezelfde klacht blijft zitten.
