Binnen deze bosmaaierfamilie van Stiga, Alpina, Castelgarden en Mountfield zijn verschillende luchtfilteruitvoeringen gebruikt. Dit vlakke, rechthoekige schuimfilter onderdeel met een opening in het midden komt onder andere voor op oudere uitvoeringen van de Stiga BC 535, BC 545, SBC 232 en SBC 242, de Alpina ABR 52, de Castelgarden XB 242 D en de Mountfield MB 33 D. Latere uitvoeringen kunnen een geplooid papieren luchtfilter onderdeel hebben. Controleer daarom vóór het bestellen altijd het aanwezige filteronderdeel en het typeplaatje van de machine.

✅ Technische specificaties

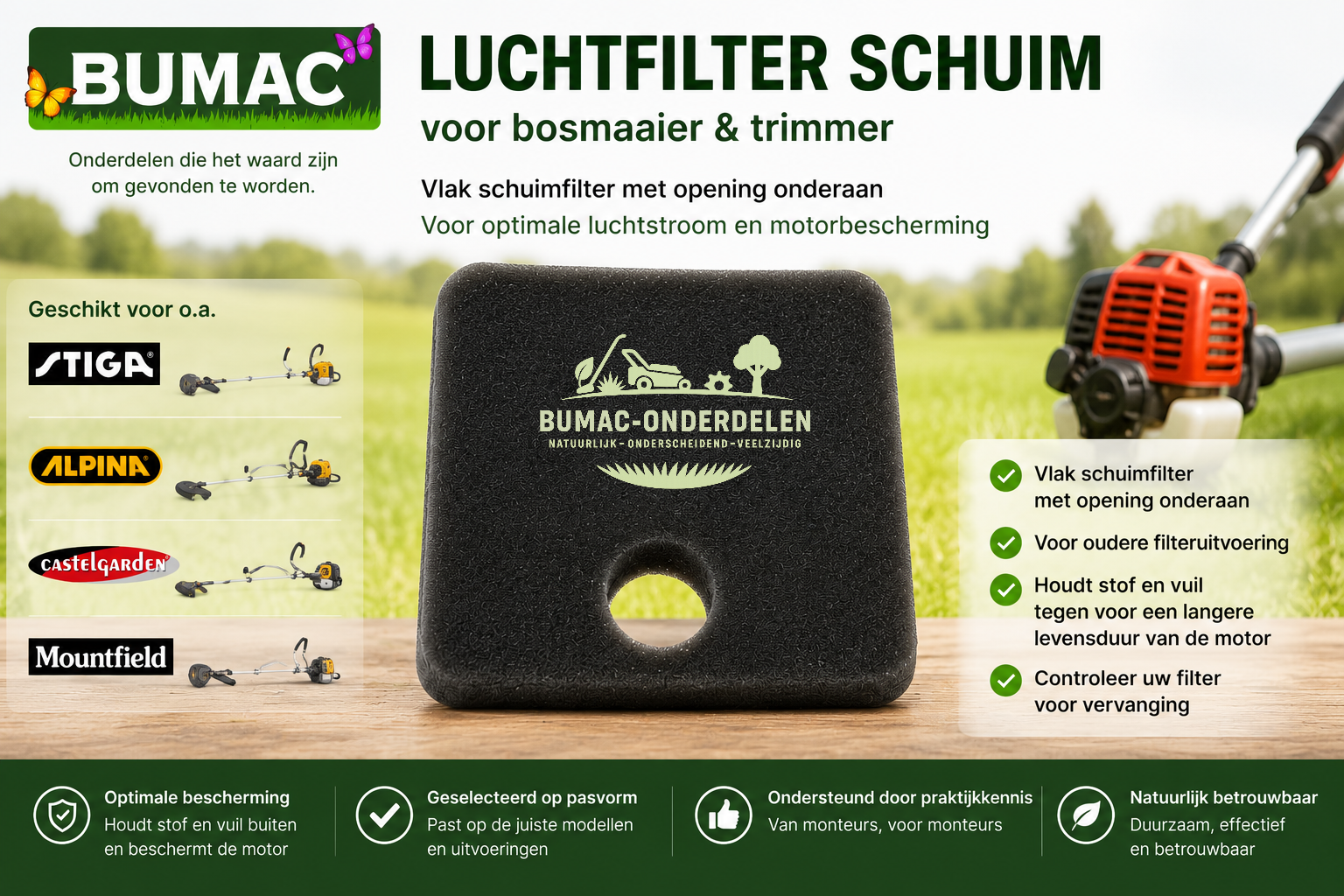

Dit Stiga luchtfilter onderdeel is uitgevoerd als een vlak en rechthoekig schuimfilter met afgeronde hoeken en een opening in het midden. Het onderdeel wordt rechtstreeks in de luchtfilterbehuizing geplaatst en wordt per stuk geleverd.

Uitvoering: vlak schuimfilter onderdeel
Vorm: rechthoekig met afgeronde hoeken
Opening: centraal in het filteronderdeel
Afmeting: circa 77 x 62 x 15 mm
Filtermedium: lucht
Materiaal: flexibel filterschuim
Levering: één luchtfilter onderdeel
Toepassing: benzinebosmaaier en benzinetrimmer
Montageplaats: onder het luchtfilterdeksel, vóór de carburateur

Omdat filterschuim zacht en samendrukbaar is, kan de gemeten maat iets afwijken. Bij dit onderdeel controleren we daarom niet alleen de buitenmaat, maar ook de dikte, vorm van de opening en aansluiting in het filterhuis.

Dit onderdeel hoort bij de oudere, vlakke schuimfilteruitvoering. Het is geen los voorfilter voor het latere papieren luchtfilter onderdeel en de twee uitvoeringen worden niet samen in dezelfde luchtfilterbehuizing geplaatst.

✅ Toepassing & functie
Het luchtfilter onderdeel zit direct onder het filterdeksel aan de carburateurzijde van de motor. Tijdens het maaien zuigt de motor voortdurend lucht aan. Zonder goed filteronderdeel zouden ook stof, zand, droge grasdeeltjes en klein maaisel rechtstreeks richting de carburateur en cilinder worden aangezogen.

Het schuim verdeelt de aangezogen lucht over het filteroppervlak en houdt vuil vast voordat het verder de motor in kan komen. Daarbij is niet alleen het midden van het onderdeel belangrijk. Ook de buitenrand en de aansluiting rond de centrale opening moeten goed tegen de luchtfilterbasis en het deksel aansluiten.

Bij deze filters zien we regelmatig dat het schuim er nog compleet uitziet, maar door ouderdom dunner, harder of blijvend ingedrukt is geraakt. Het onderdeel vult de ruimte onder het filterdeksel dan niet meer goed op. Langs een ingedrukte of gekrompen rand kan ongefilterde lucht worden aangezogen, ook wanneer het filteroppervlak zelf nog redelijk schoon lijkt.

Een sterk vervuild luchtfilter onderdeel beperkt de luchttoevoer naar de carburateur. De motor kan daardoor moeilijker starten, minder vlot op het gas reageren of onder belasting vermogen verliezen. Het filteronderdeel is bij deze klachten een logisch eerste controlepunt. Blijft de klacht na reiniging of vervanging bestaan, controleer dan ook de brandstof, bougie, carburateur en uitlaat.

✅ Geschikt voor
Dit schuim luchtfilter onderdeel wordt gebruikt binnen oudere filteruitvoeringen van verschillende Stiga bosmaaiers en trimmers.

Het onderdeel komt onder andere voor op de Stiga BC 535, Stiga BC 535 B, Stiga BC 545, Stiga BC 545 B en Stiga BC 555 R.

Binnen de SBC-machinefamilie wordt het onderdeel toegepast op uitvoeringen van de Stiga SBC 232, Stiga SBC 242 en Stiga SBC 243 D.

Bij deze modellen blijft de werkelijk gemonteerde filteruitvoering leidend. Onder het filterdeksel hoort een vlak rechthoekig schuimfilter onderdeel met een centrale opening aanwezig te zijn. Treft u een geplooid papieren luchtfilter onderdeel met een kunststof omlijsting aan, dan gebruikt de machine een andere uitvoering.

✅ Ook toepasbaar op
Dezelfde schuimfilteruitvoering komt ook voor op aanverwante bosmaaiers van Alpina, Castelgarden en Mountfield.

Het onderdeel wordt onder andere toegepast op de Alpina ABR 52, Castelgarden XB 242 D en Mountfield MB 33 D. Deze merken delen binnen verschillende machinegeneraties motor-, carburateur- en luchtfilteronderdelen met Stiga.

Dat betekent niet dat ieder model uit deze merken automatisch hetzelfde filteronderdeel gebruikt. Binnen een modelserie kan de luchtfilterbehuizing tijdens de productie zijn gewijzigd. Controleer daarom altijd de vorm van het aanwezige filter, de filterbasis en het typeplaatje van de machine.

Zit er nu een rechthoekig papieren filteronderdeel met geplooid filtermateriaal in de machine, dan hoort daar de latere papieren uitvoering bij. Dit schuimfilter onderdeel wordt daar niet overheen geplaatst en is daarvoor geen vervangend onderdeel.

✅ Montage & pasvorm
Maak het filterdeksel en het gebied rondom de luchtfilterbehuizing eerst vrij van gras, stof en los vuil. Bij deze bosmaaiers zit de luchtinlaat direct achter het filteronderdeel. Vuil dat tijdens het openen naar binnen valt, bevindt zich direct aan de schone zijde van het filtersysteem.

Verwijder het oude onderdeel voorzichtig en let erop hoe het in de behuizing heeft gelegen. Een goed passend schuimfilter laat meestal rondom een lichte en gelijkmatige afdruk zien. Is het schuim aan één zijde volledig plat, omgevouwen of nauwelijks geraakt, dan heeft het onderdeel mogelijk niet meer overal goed afgesloten.

Maak de luchtfilterbasis en de binnenzijde van het deksel schoon met een zachte borstel of een schone doek. Veeg vuil altijd van de carburateuropening af. Blaas geen harde perslucht richting de open luchtinlaat, omdat stof en grasresten dan juist verder naar binnen kunnen worden geblazen.

Vergelijk het nieuwe onderdeel vóór montage met het oude onderdeel. Controleer vooral de rechthoekige buitenvorm, dikte van het schuim en positie van de centrale opening. Plaats het filteronderdeel vlak in de behuizing. De buitenrand mag niet dubbelvouwen en de opening moet netjes rond de aansluiting van de luchtfilterbasis vallen.

Plaats het filterdeksel terug zonder het onderdeel te verschuiven. Controleer of het deksel rondom gelijkmatig aansluit. Een scheef geplaatst deksel kan het schuim aan één kant te ver indrukken en aan de andere kant ruimte laten ontstaan. Draai een kunststof bevestigingsknop alleen voldoende vast om het deksel goed gesloten te houden.

✅ Onderhoud/gebruik
Controleer dit schuimfilter onderdeel regelmatig op stof, grasresten en veroudering. Bij droog maaien, bermwerk en stoffige omstandigheden raakt het filter sneller vervuild dan bij licht gebruik rond huis.

Een nog soepel en onbeschadigd filteronderdeel kan voorzichtig worden gereinigd met lauw water en een mild reinigingsmiddel. Knijp het schuim rustig schoon, maar wring of trek het onderdeel niet. Door hard wringen kan de celstructuur beschadigen of kan de centrale opening uitscheuren.

Laat het onderdeel volledig aan de lucht drogen voordat het wordt teruggeplaatst. Monteer een vochtig filteronderdeel niet direct terug in de machine. Gebruik ook geen föhn, warmtepistool of sterke perslucht om het drogen te versnellen; warmte en harde lucht kunnen het schuim vervormen.

Gebruik geen benzine, remmenreiniger of agressief oplosmiddel. Deze middelen kunnen het filtermateriaal aantasten, waardoor het onderdeel later hard wordt, krimpt of begint af te brokkelen.

Behandel het filteronderdeel alleen met geschikte luchtfilterolie wanneer dit in de onderhoudsinstructie van de exacte machine-uitvoering wordt voorgeschreven. Gebruik niet willekeurig motorolie, mengsmering of kruipolie. Een te zwaar behandeld onderdeel beperkt de luchtstroom en laat vuil rondom de luchtinlaat aankoeken.

Vervang het onderdeel wanneer het schuim hard, gescheurd, gekrompen, vervormd, brokkelig of blijvend platgedrukt is. Kijk daarbij niet alleen naar de kleur. Een schoon ogend filteronderdeel kan technisch toch versleten zijn wanneer het niet meer terugveert of niet meer rondom aansluit.

Controleer bij stof of zand achter het filteronderdeel ook het filterdeksel, de luchtfilterbasis en de aansluiting bij de carburateur. Vuil aan de schone zijde betekent dat het filtersysteem ergens niet goed heeft afgesloten.

✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting
Dit schuim luchtfilter onderdeel hoort bij de oudere filteruitvoering van verschillende bosmaaiers van Stiga, Alpina, Castelgarden en Mountfield. Het onderdeel wordt onder andere toegepast op de Stiga BC 535, BC 545, SBC 232 en SBC 242, de Alpina ABR 52, de Castelgarden XB 242 D en de Mountfield MB 33 D.

Het filteronderdeel beschermt de carburateur en motor tegen stof, zand en maaisel. Voor een goede werking moet het schuim niet alleen schoon zijn, maar ook soepel blijven en rondom goed tegen de luchtfilterbasis en het deksel aansluiten.

Controleer vóór het bestellen altijd het aanwezige filteronderdeel. Een vlak, rechthoekig schuimfilter met een centrale opening hoort bij deze uitvoering. Een machine met een geplooid papieren luchtfilter onderdeel gebruikt een ander onderdeel.

✅ Tip
Druk bij controle voorzichtig op de buitenrand van het oude filteronderdeel. Goed filterschuim veert direct terug en neemt zijn oorspronkelijke vorm weer aan. Blijft de afdruk staan, voelt het schuim hard aan of komen er kleine deeltjes los, dan is het onderdeel versleten en is schoonmaken niet meer voldoende.

Maak bij twijfel een duidelijke foto van het filteronderdeel, de binnenzijde van de luchtfilterbehuizing en het typeplaatje van de machine. Daarmee is snel te controleren of de machine de oudere schuimfilteruitvoering of de latere papieren uitvoering gebruikt.

Schuim luchtfilter onderdeel voor oudere Stiga BC 535, BC 545, SBC 232 en SBC 242 bosmaaiers, ook voor Alpina, Castelgarden en Mountfield
