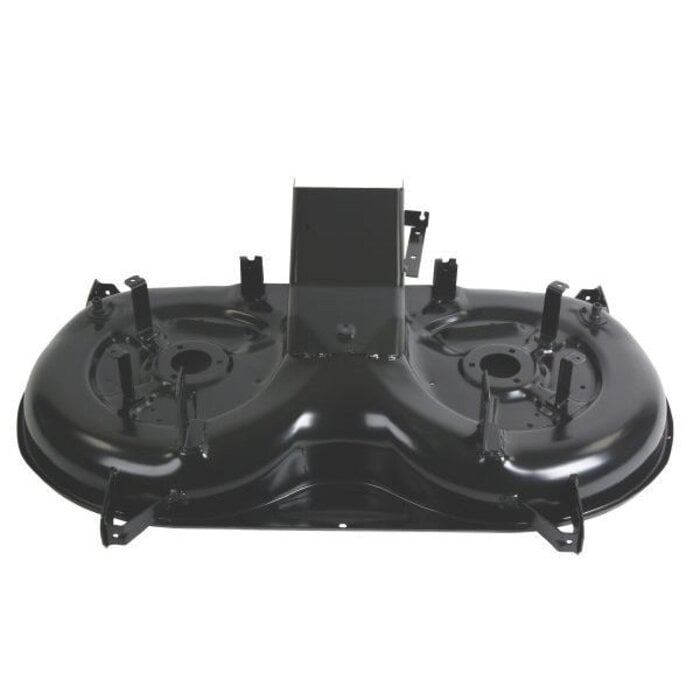

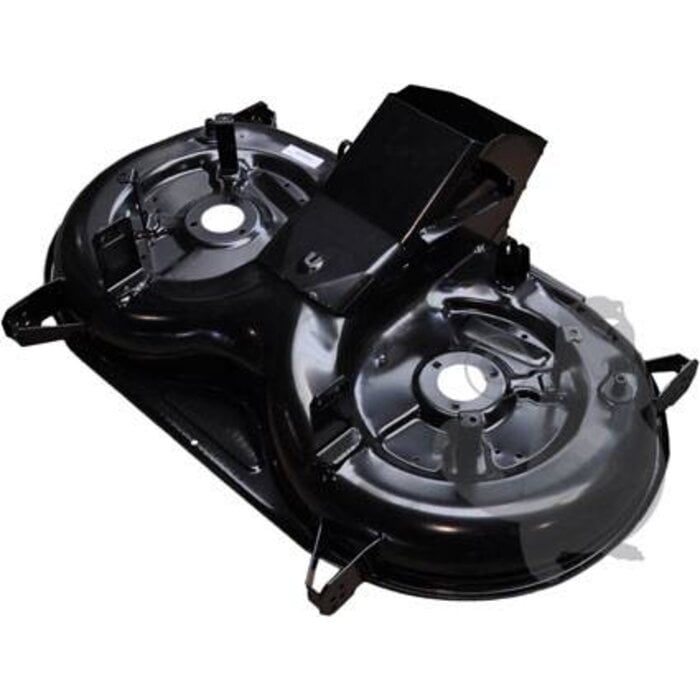

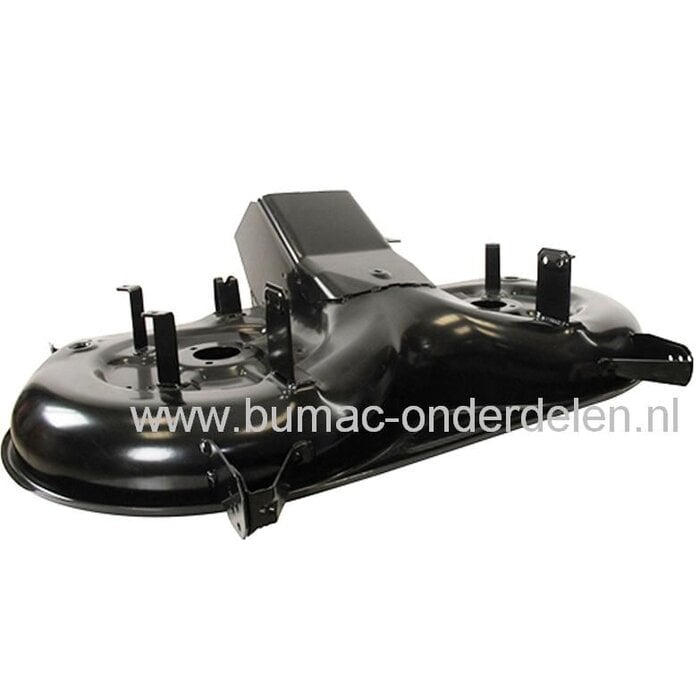

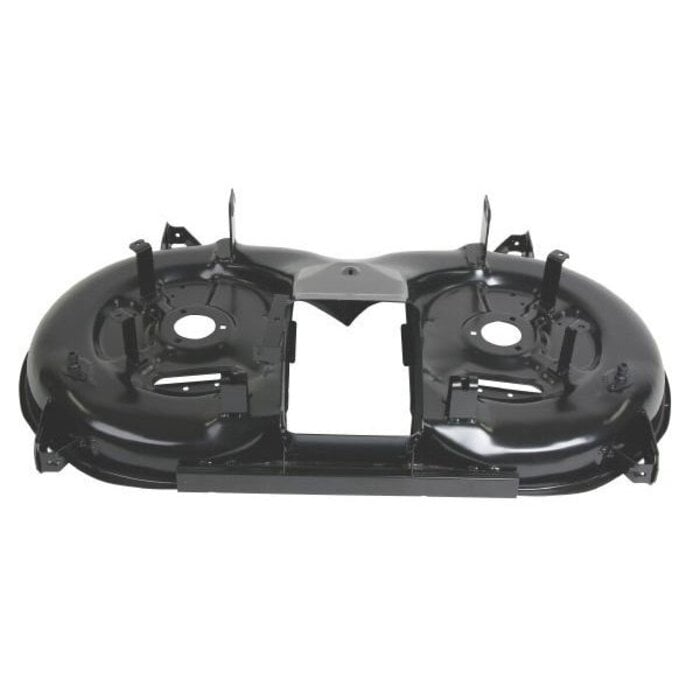

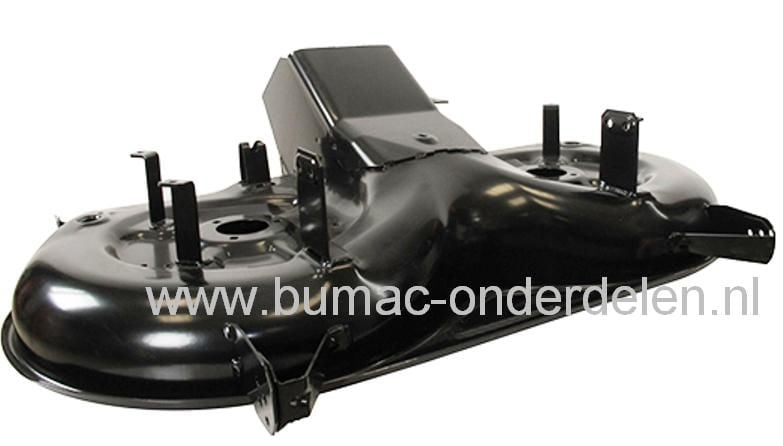

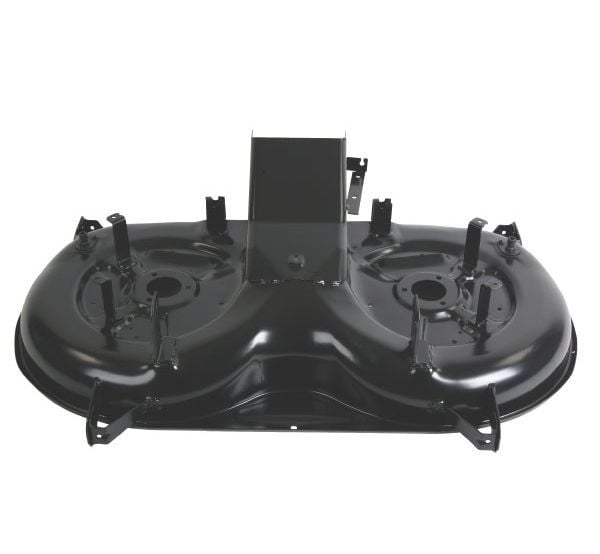

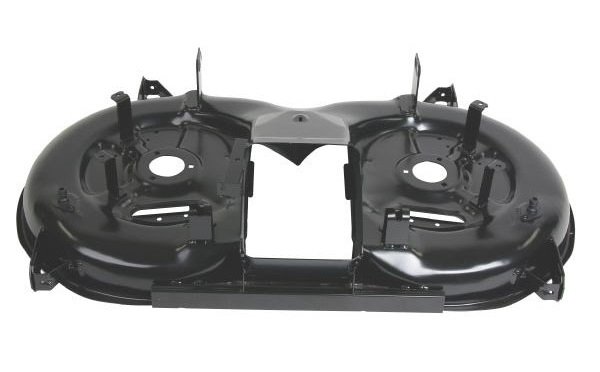

Maaidekbehuizing 102 cm onderdeel voor Stiga Estate Royal, Castelgarden TC102, Mountfield en Honda HF-zitmaaiers

Maaidekbehuizing, maaidek, maaikast, maaidekplaat, maaidekhuis, TwinCut-maaidek, 102 cm maaidek onderdeel, 40 inch maaidek onderdeel

Een doorgeroest maaidek hoeft niet het einde van een goede zitmaaier te betekenen. Wanneer de motor, aandrijving en rest van de machine nog betrouwbaar zijn, geeft deze kale 102 cm TwinCut-maaidekbehuizing de machine opnieuw de stevige en rechte basis die nodig is om goed te blijven maaien.

De maaidekbehuizing vormt het dragende hart van het complete maaidek. Op deze basis worden de mesassen, lagerhuizen, poelies, riemen, ophanging, uitwerptunnel en overige aanbouwdelen gemonteerd. Daarom kijken we bij Bumac niet alleen naar de merknaam op de motorkap, maar vooral naar de technische uitvoering die werkelijk onder de machine hangt.

Belangrijk om direct te herkennen: dit onderdeel hoort bij het oudere 102 cm TwinCut-platform met twee messen en achteruitworp naar een grasopvangbak, hoofdzakelijk gebruikt van ongeveer 2000 tot en met 2008.

Bij machines uit 2008 kunnen verschillende maaidekuitvoeringen voorkomen. Vergelijk daarom altijd de vorm, ophanging, uitwerptunnel en bestaande maaidekbehuizing voordat u bestelt.

Dit is een kale maaidekbehuizing. Messen, mesassen, lagerhuizen, poelies, riemen, spanrollen, uitwerptunnel, mulchafsluiting en andere aanbouwdelen worden niet meegeleverd.

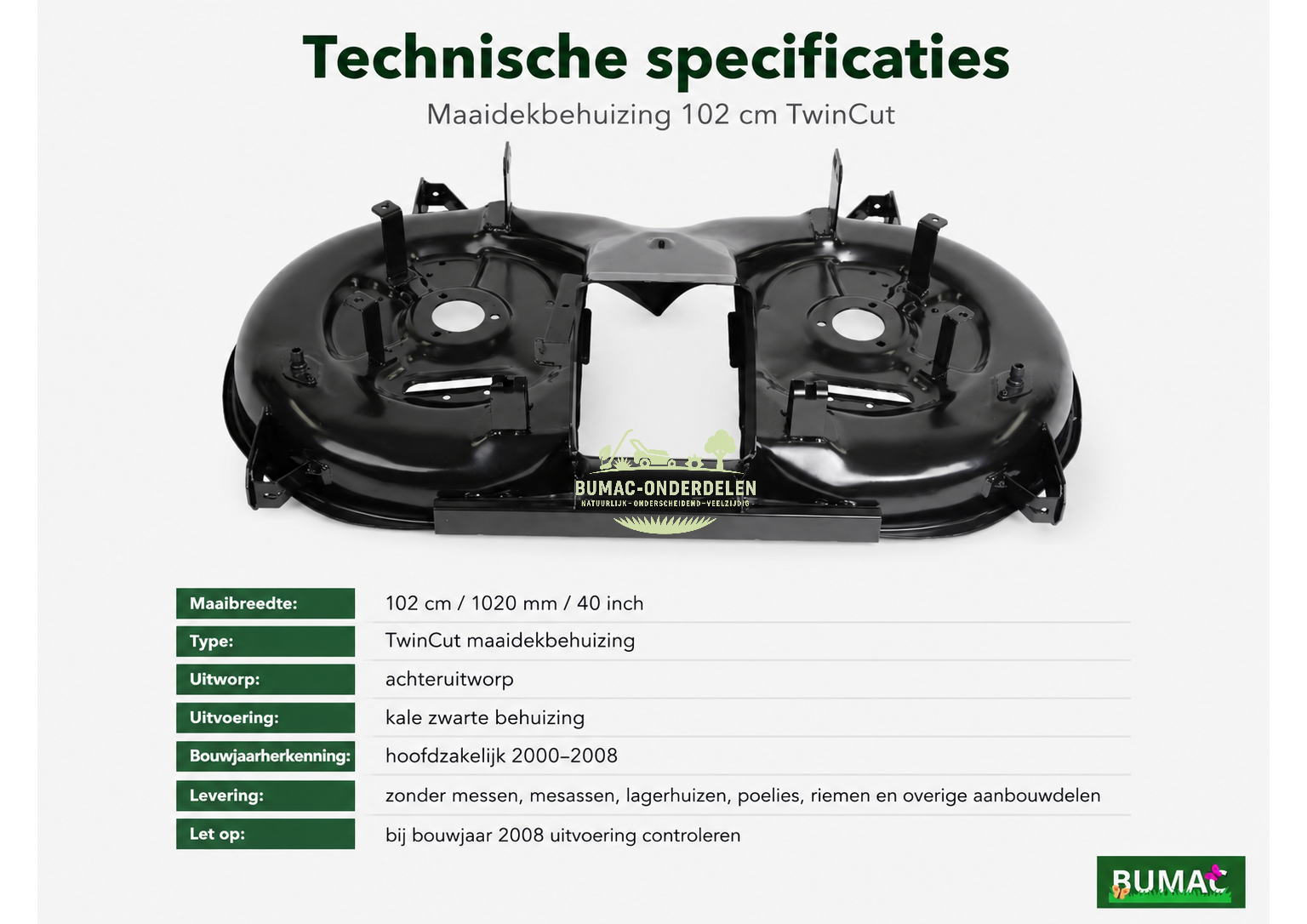

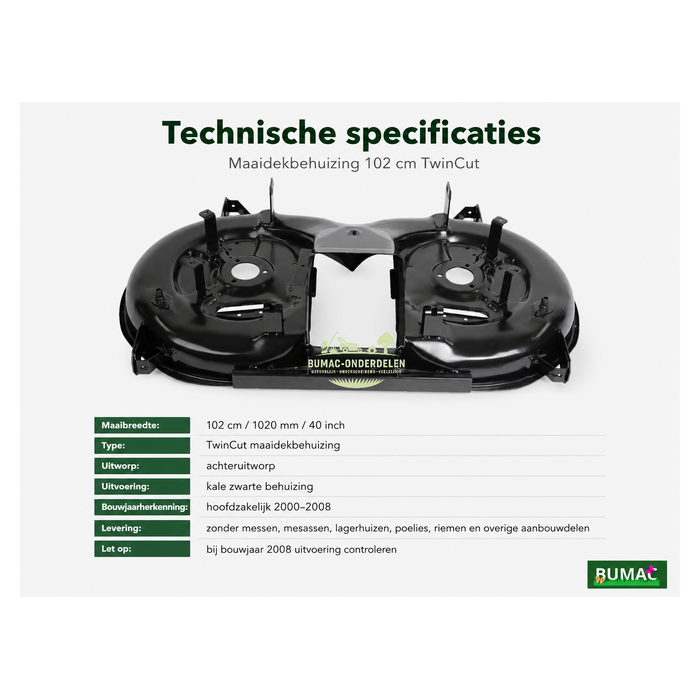

✅ Technische specificaties
Onderdeel: kale maaidekbehuizing voor zitmaaier of tuintractor
Maaibreedte: 1020 mm, 102 cm of 40 inch
Maaideksysteem: TwinCut-uitvoering met twee messen en twee mesassen
Uitworp: achteruitworp richting de grasopvangbak
Functie: basis voor opvang- en mulchopbouw, afhankelijk van de aanwezige aanbouwdelen
Machinegeneratie: oudere TC-, TCP-, XT- en Estate-platformen
Bouwjaarherkenning: hoofdzakelijk ongeveer 2000 tot en met 2008
Kleur: zwart
Levering: kale maaidekbehuizing zonder messen, mesassen, lagerhuizen, poelies, riemen, spanrollen, uitwerptunnel, mulchafsluiting en overige aanbouwdelen
Belangrijk technisch verschil: bij machines uit 2008 kunnen verschillende maaidekbehuizingen, ophangingen en uitwerptunnels zijn toegepast

✅ Toepassing & functie
De maaidekbehuizing is veel meer dan alleen het zwarte plaatwerk onder de zitmaaier. Dit onderdeel bepaalt de vaste positie van de mesassen, lagerhuizen, riemloop, ophanging en achteruitworp.

Wanneer de behuizing recht en stevig is, draaien beide messen op de juiste hoogte en blijft de aandrijving netjes in lijn. Wordt het plaatwerk rond een mesas, lagerhuis of ophangpunt dun, krom of gescheurd, dan kan een verder goede machine toch onrustig maaien, trillen of telkens opnieuw riemproblemen geven.

Wanneer vervangen logisch wordt
Bij oudere maaidekken begint de schade vaak aan de binnenzijde. Nat maaisel blijft tegen het staal zitten en tast vooral de zones rond de mesassen, ophangpunten en achteruitworp aan.

Doorgeroest plaatwerk: wanneer het staal zo dun is geworden dat lassen alleen tijdelijk helpt.
Scheuren rond mesassen of lagerhuizen: deze zones dragen de draaiende onderdelen en moeten vlak en stevig blijven.
Uitgescheurde ophangpunten: een maaidek dat niet stabiel onder de machine hangt, blijft moeilijk goed afstelbaar.
Vervorming na een aanrijding: een kromme basis kan ervoor zorgen dat beide messen niet meer in hetzelfde vlak draaien.
Lasreparaties die opnieuw scheuren: dit wijst meestal op verder verzwakt plaatwerk rondom de reparatie.

Een klein gat aan een niet-dragende buitenzijde is soms nog goed herstelbaar. Rond een mesas, lagerhuis of ophangpunt kijken we daar anders naar. Wanneer de basis daar niet meer vlak en stevig is, lossen nieuwe messen of een nieuwe riem het maaibeeld niet op.

Monteurskennis
Een maaidek dat aan één zijde lager maait, hoeft niet automatisch verkeerd afgesteld te staan. Speling in een mesas, een vervormd lagerhuis of dun geworden plaatwerk kan dezelfde klacht veroorzaken. Controleer daarom eerst de dragende basis voordat u alleen de afstelling verandert.

✅ Geschikt voor
Deze maaidekbehuizing wordt rechtstreeks toegepast binnen het oudere 102 cm TwinCut-platform met achteruitworp.

Castelgarden en GGP TC-serie
TC 102, TC 102 H, TC 12,5/102, TC 13,5/102, TC 14,5/102, TC 14,5/102 H, TC 15,5/102 en TC 15,5/102 H.

Castelgarden en GGP TCP-serie
TCP 102 en TCP 102 H, afhankelijk van bouwjaar en uitvoering.

Castelgarden en GGP XT-serie
XT 140, XT 140 HD, XT 160, XT 160 HD en XT 165 HD.

Stiga Estate-serie
Estate Pro 20, Estate Pro 20 K, Estate Royal, Estate Royal E en Estate Royal K.

Mountfield 102 cm-serie
1440M, 1440H, 1540M, 1640H, 1740H, 1840M, 1840H en 2040H.

Honda HF-serie
HF2213, HF2216 en verschillende HF2417-uitvoeringen met het overeenkomstige 102 cm maaidek.

Bij deze modellen blijft de technische uitvoering van het bestaande maaidek leidend. Controleer altijd de 102 cm maaibreedte, achteruitworp, bouwjaar, ophangpunten en aansluiting van de uitwerptunnel.

✅ Ook toepasbaar op
Hetzelfde technische maaidekplatform is onder verschillende merknamen en modelreeksen verkocht. Daardoor kan dit onderdeel ook passend zijn voor onderstaande machines, afhankelijk van bouwjaar, uitvoering en het bestaande maaidek.

Aanvullende Castelgarden- en GGP-series
TCR102, TCR102H, TCS102, TCS102H, TCB102, TCB102H, TCX102, TCX102H, TX102, TX102H, TS102 en TS102H.

Honda HF2415
Kan passend zijn bij uitvoeringen met het overeenkomstige 102 cm maaidek. Bij sommige uitvoeringen kunnen de ophanging of een bevestigingsbeugel verschillen. Vergelijk daarom nadrukkelijk met de bestaande behuizing.

Oleo-Mac
OM102C en verschillende OM102C/17- en OM102C/17,5-uitvoeringen.

Efco
EF102C en verschillende EF102C/16,5- en EF102C/18,5-uitvoeringen.

Viking
MT785. Ook MT740, MT745 en MT780 kunnen binnen verwante 102 cm-platformen voorkomen. Controleer daarbij het bouwjaar en de bestaande maaidekuitvoering.

John Deere
LR155, LR175, 102-13G, 102-15H, 102-17H en 102-17HB.

Iseki
CM2135H met het overeenkomstige 102 cm GGP-maaidek.

Sentar
Imola 2 en mogelijk Speedway-uitvoeringen met hetzelfde maaidekplatform.

Performance Power
PP12.5/102.

Vert Loisirs
VL156H40 en VL158H40P.

Alpina
Kougar 100, Kougar 110 H, One 102 Y, Skipper 102, Skipper Max 102 en Skipper One 102.

Massey Ferguson
MF2314 en MF3316HE.

Solo
571 Hydro en 579 Hydro met de overeenkomstige 102 cm TwinCut-uitvoering.

Lawnking
TC102 Hydro-uitvoeringen binnen dezelfde Castelgarden/GGP-machinefamilie.

Bij deze aanvullende toepassingen kijken we niet alleen naar de merknaam of modelsticker. De maaibreedte, achteruitworp, ophanging, mesasopeningen, uitwerptunnel en vorm van de bestaande behuizing bepalen uiteindelijk of het onderdeel klopt.

✅ Montage & pasvorm
Eerst herkennen, dan demonteren
Stel eerst vast welk maaidek werkelijk onder de machine hangt. Oudere zitmaaiers kunnen in de loop der jaren zijn voorzien van een ander maaidek of onder verschillende merknamen zijn verkocht.

Controleer de maaibreedte
Dit onderdeel hoort bij een 102 cm of 40 inch maaidek. De maaibreedte is niet hetzelfde als de totale buitenmaat van het plaatwerk.

Controleer de uitworp
Het gemaaide gras wordt via de achterzijde naar de grasopvangbak geleid. Een maaidek met zijuitworp hoort bij een andere technische uitvoering.

Controleer de uitwerptunnel
Bij veel machines binnen deze familie wordt een kunststof achteruitwerptunnel gebruikt. Vergelijk de aansluiting, vorm en bevestigingspunten met het bestaande maaidek.

Let extra op bij bouwjaar 2008
In dit bouwjaar kunnen verschillende maaidekuitvoeringen voorkomen. Controleer daarom niet alleen merk en model, maar ook de bestaande vorm, ophanging, uitwerptunnel en onderdelenopbouw.

Vergelijk de oude behuizing
Kijk naar de positie van de twee mesasopeningen, de ophangpunten, gelaste steunen, riemgeleiding en aansluiting van de uitwerptunnel.

Monteursadvies vóór demontage
Maak duidelijke foto’s van de volledige boven- en onderzijde voordat het maaidek uit elkaar gaat. Fotografeer vooral de riemloop, veren, kabels, spanrollen, remdelen, afstandsringen, bussen en uitwerptunnel.

Markeer de oorspronkelijke stand van verstelstangen en contramoeren. Wanneer deze tijdens de demontage worden verdraaid, moet het maaidek na montage opnieuw volledig worden uitgelijnd.

Werk onderdeel voor onderdeel over
Zet de oude en nieuwe maaidekbehuizing naast elkaar en bouw steeds één onderdeel tegelijk over. Zo blijft zichtbaar waar iedere beugel, bus, veer en afstandsring thuishoort.

Gooi de oude maaidekbehuizing pas weg wanneer de volledige opbouw, riemloop, ophanging en werking zijn gecontroleerd.

Controle tijdens het overbouwen
Een kale maaidekbehuizing geeft direct toegang tot vrijwel alle draaiende en dragende onderdelen. Dat is het juiste moment om de volledige maaidekopbouw te controleren.

Mesassen en lagers: controleer op voelbare speling, zwaar lopen en schrapende of brommende geluiden.
Lagerhuizen: controleer op scheuren, vervorming en uitgesleten bevestigingsgaten.
Poelies en spanrollen: deze moeten recht en vrij draaien en de riem netjes geleiden.
Riemen: controleer op rafels, droogtescheuren, glansplekken en een hard geworden loopvlak.
Messen: controleer op kromstand, scheuren en onbalans.
Ophangdelen: controleer bussen, pennen, gaten en verstelstangen op slijtage.

Controleer de montagevlakken
Verwijder roestschilfers, vuil en losse lak rond de mesasopeningen voordat de lagerhuizen worden gemonteerd. Een lagerhuis moet volledig vlak op de nieuwe behuizing aansluiten. Vuil of een vervormd lagerhuis kan ervoor zorgen dat een mesas scheef komt te staan.

Monteursadvies bij de messtand
Bij deze TwinCut-opbouw moeten de twee messen na montage correct ten opzichte van elkaar staan. Neem de bestaande riemloop en messtand zorgvuldig over en draai beide messen daarna volledig met de hand rond voordat de machine wordt gestart.

De messen mogen elkaar, de behuizing en de uitwerptunnel nergens raken.

Een nieuwe behuizing lost niet alles op
Een nieuwe maaidekbehuizing herstelt de dragende basis, maar lost geen versleten lager, scheve poelie, krom mes of uitgelopen ophangbus op. Controleer deze onderdelen nu het maaidek toch volledig uit elkaar ligt.

Controle na montage
Stel het maaidek op een vlakke ondergrond opnieuw af en controleer vooraf de bandenspanning. Een verschil in bandhoogte heeft direct invloed op de stand van het maaidek.

Draai de messen met uitgeschakelde motor en een veilig tegen starten beveiligde machine voorzichtig met de hand rond.

Test daarna de mesinschakeling, riemspanning en mesrem. De bediening moet soepel werken en de messen moeten na uitschakeling snel tot stilstand komen.

Maak eerst een korte proefrit en controleer daarna opnieuw de riemloop, bevestigingen en ophangpunten. Onderdelen kunnen zich tijdens de eerste minuten nog zetten.

✅ Onderhoud/gebruik
Vochtig gras is de grootste vijand
Een maaidek roest meestal van binnen naar buiten. Nat maaisel blijft vooral zitten rond mesassen, ophangpunten en de doorgang naar de grasopvang.

Verwijder daarom regelmatig opgehoopt gras van zowel de onderzijde als de bovenzijde van het maaidek.

Liever schoonmaken dan wegspuiten
Gebruik waar mogelijk eerst een kunststof schraper, borstel of perslucht. Richt een harde waterstraal niet rechtstreeks op lagers, afdichtingen en mesassen.

Goed laten drogen
Wanneer water wordt gebruikt, laat het maaidek daarna volledig drogen. Zet de machine niet met een nat maaidek direct weg in een afgesloten schuur.

Lakschade tijdig bijwerken
Steenslag en beschadigde lak vormen vaak het beginpunt van nieuwe roest. Werk beschadigingen bij voordat vocht verder onder de lak trekt.

Uitwerptunnel vrijhouden
Opgehoopt nat gras in de achteruitwerptunnel vermindert de afvoer naar de opvangbak en houdt langdurig vocht tegen het plaatwerk.

Wanneer de opvangbak minder goed vult, controleer dan niet alleen de messen en het toerental. Een deels verstopte uitwerptunnel kan dezelfde klacht veroorzaken.

Een paar keer per seizoen controleren
Bekijk de zones rond de mesassen, ophangpunten en achteruitworp. Controleer tegelijk de riemloop, spanrollen, lagerhuizen en bevestigingen.

Een klein probleem is eenvoudiger op te lossen voordat het plaatwerk opnieuw uitscheurt of vervormt.

✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik

Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting
Deze 102 cm maaidekbehuizing is het kale dragende onderdeel voor oudere TwinCut-zitmaaiers met twee messen en achteruitworp naar een grasopvangbak.

Het onderdeel wordt rechtstreeks toegepast binnen verschillende Castelgarden/GGP TC-, TCP- en XT-uitvoeringen en bij Stiga Estate Royal- en Estate Pro-modellen. Hetzelfde technische platform komt daarnaast voor bij verschillende machines van Mountfield en Honda.

Afhankelijk van bouwjaar en uitvoering kan het maaidek ook worden toegepast bij machines van Oleo-Mac, Efco, Viking, John Deere, Iseki, Sentar, Alpina, Massey Ferguson, Solo en andere merken die op hetzelfde GGP-platform zijn gebouwd.

De juiste controle bestaat uit zes punten: 102 cm maaibreedte, achteruitworp, bouwjaar, vorm van de uitwerptunnel, overeenkomstige ophangpunten en dezelfde technische maaidekuitvoering.

Bij machines uit 2008 moet extra zorgvuldig worden gecontroleerd, omdat in dat bouwjaar verschillende uitvoeringen kunnen voorkomen.

✅ Tip
Maak vóór demontage een serie duidelijke foto’s en leg bouten, ringen, afstandsbussen en veren per montageplek neer. Bij een kale maaidekbehuizing wordt vrijwel de volledige bestaande opbouw overgezet.

Zet de oude en nieuwe behuizing tijdens het overbouwen naast elkaar en werk één montageplek tegelijk af. Een paar goede foto’s en een rustige werkwijze besparen later veel twijfel.

Twijfelt u over de uitvoering? Stuur Bumac dan een foto van het typeplaatje, het volledige maaidek van boven en onder, de uitwerptunnel en de ophanging. Zo kan het juiste onderdeel veel gerichter worden gecontroleerd.
