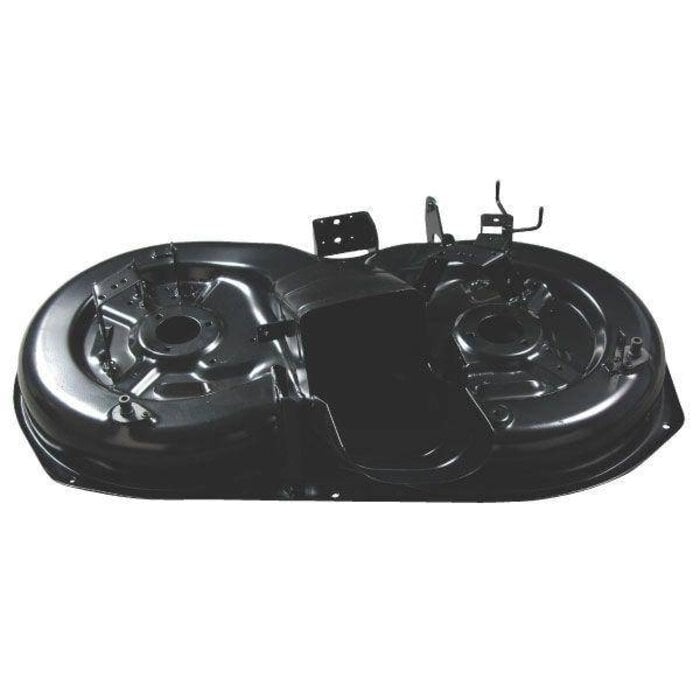

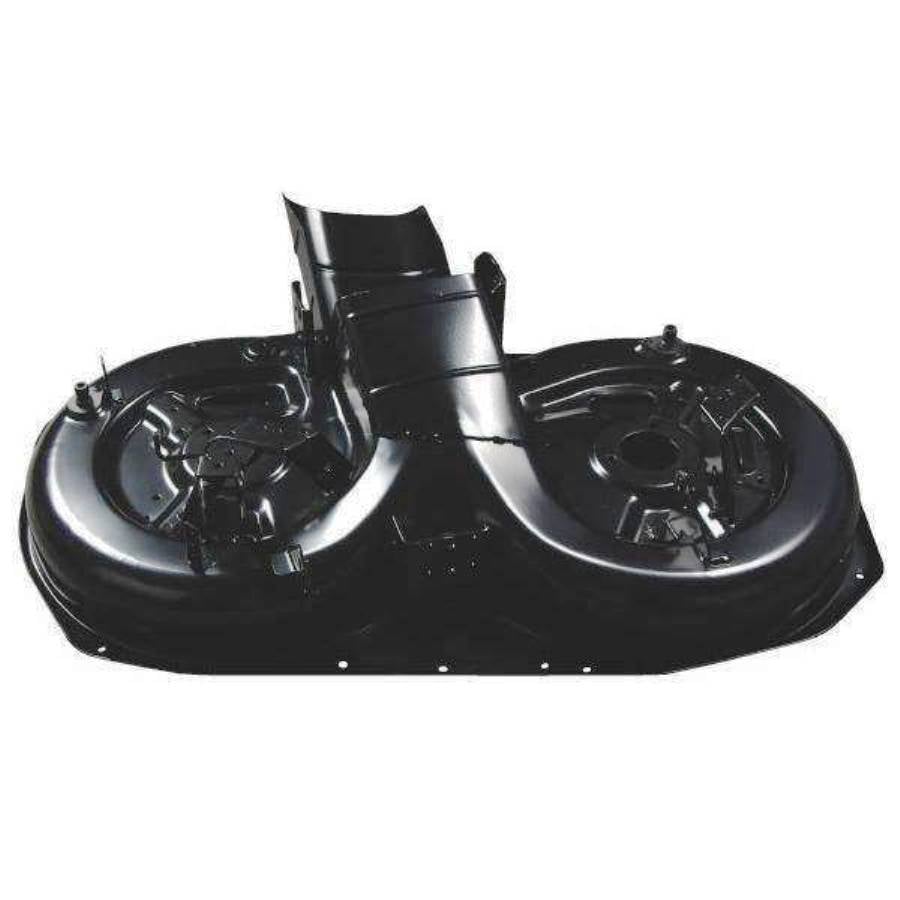

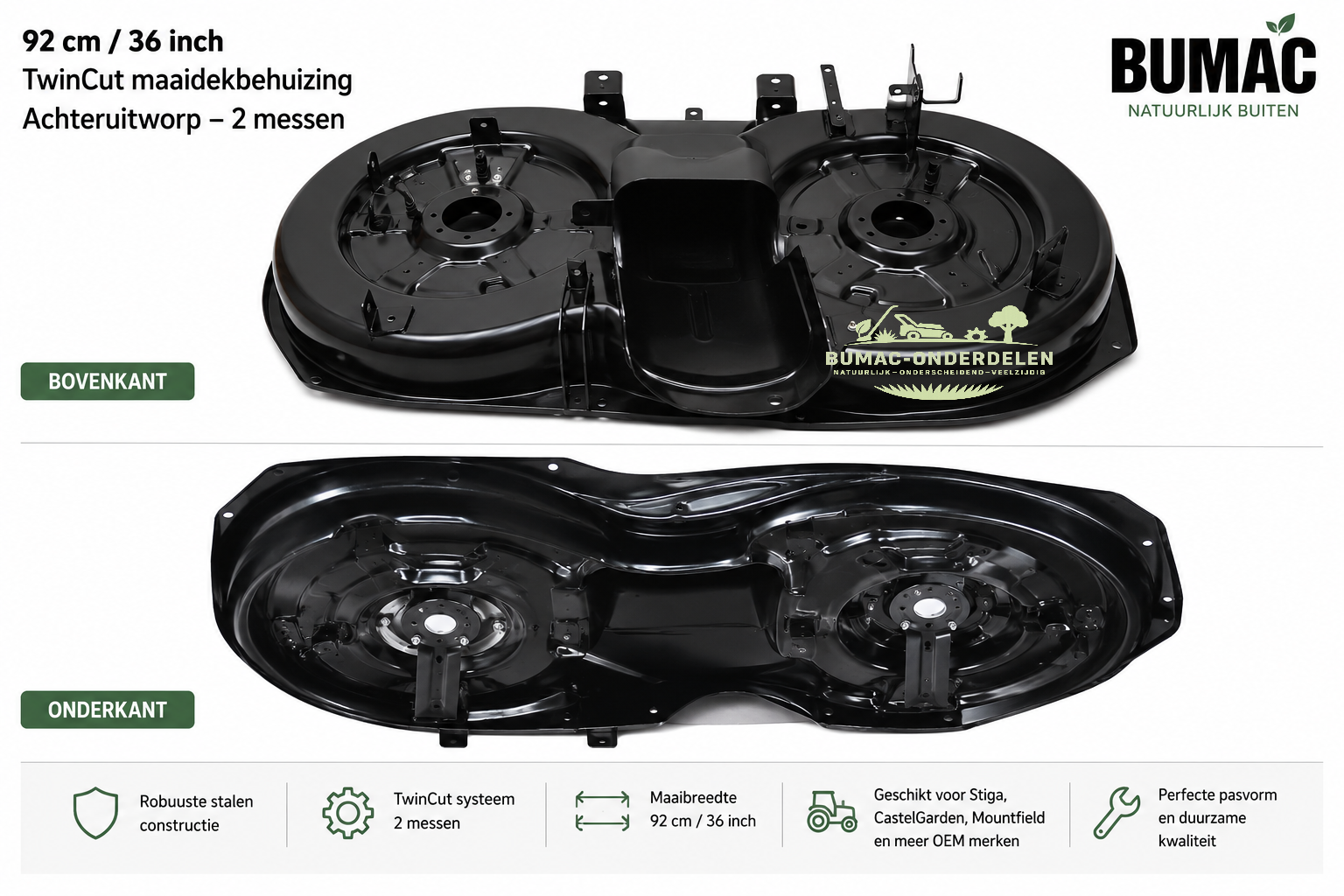

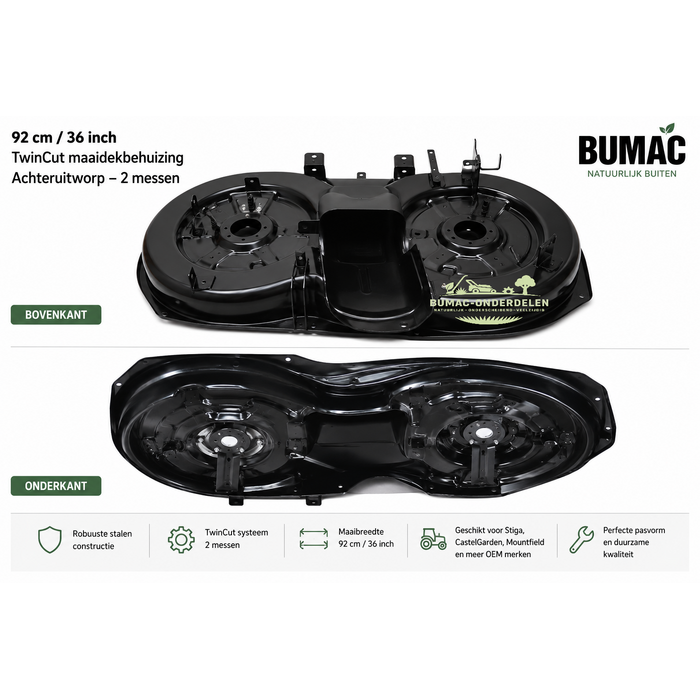

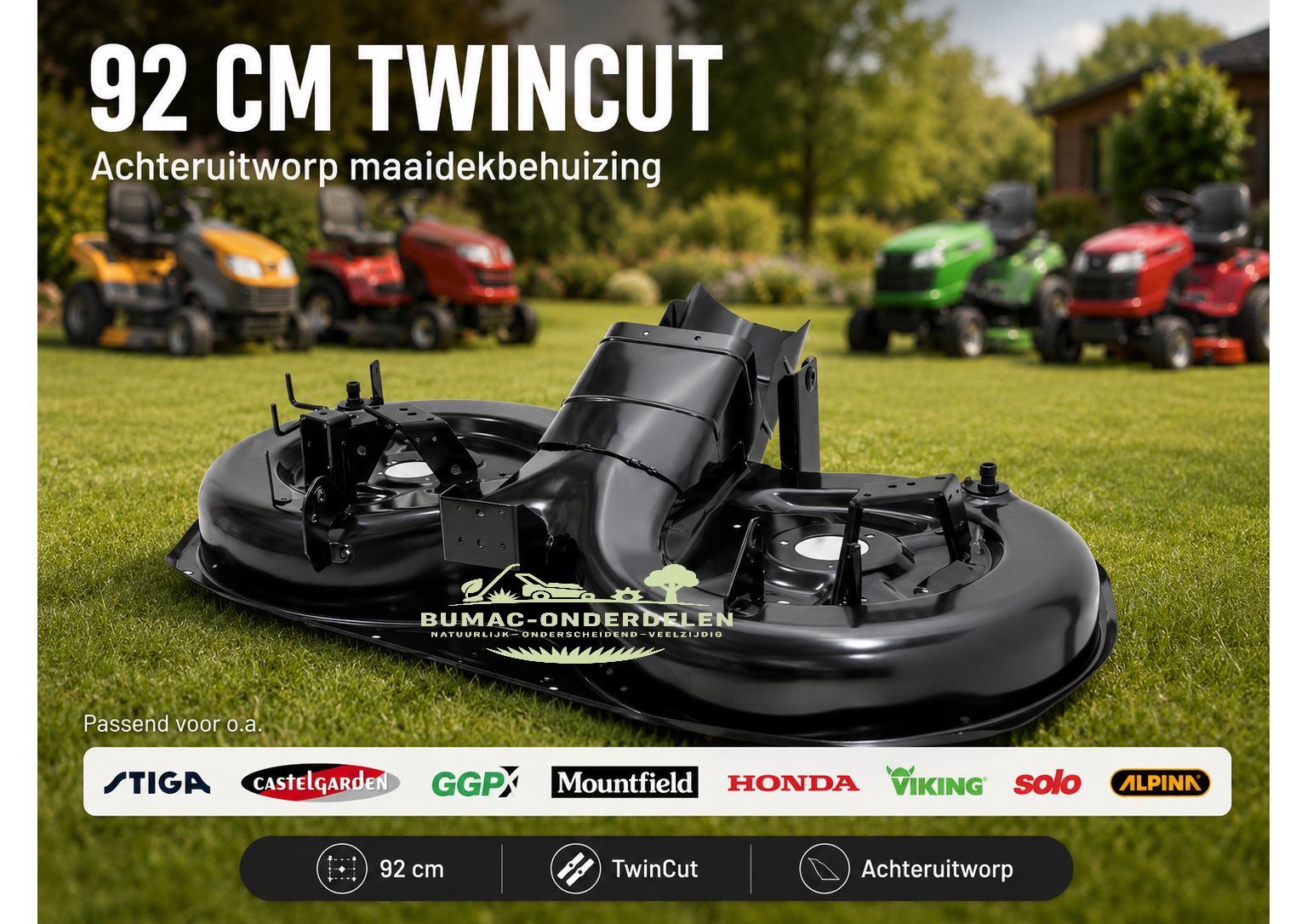

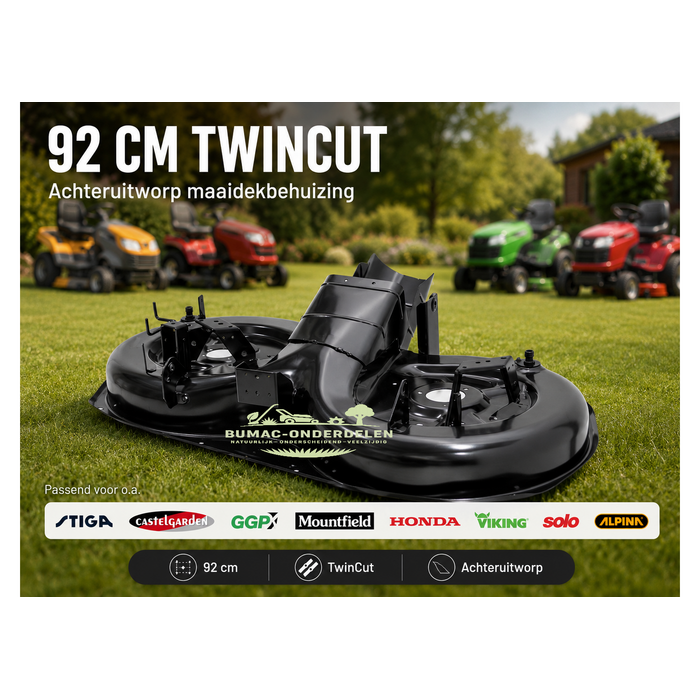

Maaidekbehuizing 92 cm onderdeel voor Stiga Estate President, Estate Senator en Castelgarden GGP J92 TwinCut

Maaidekbehuizing, maaidek, maaikast, maaidekplaat, maaidekhuis, TwinCut-maaidek, 92 cm maaidek onderdeel, 36 inch maaidek onderdeel

Een doorgeroest maaidek hoeft niet het einde van een goede zitmaaier te betekenen. Wanneer de motor, aandrijving en rest van de machine nog betrouwbaar zijn, geeft deze kale 92 cm TwinCut-maaidekbehuizing de machine weer de stevige en rechte basis die nodig is om goed te blijven maaien.

Dit onderdeel vormt het hart van het oudere TwinCut-maaidek met twee messen, achteruitworp en handmatige mesinschakeling. Op deze behuizing worden de mesassen, lagerhuizen, poelies, riemgeleiding, ophanging en achteruitworp opgebouwd. Juist daarom kijken we niet alleen naar de merknaam op de motorkap, maar naar het complete technische maaidekplatform.

Belangrijk om direct te herkennen: deze uitvoering hoort bij een 92 cm maaidek met achteruitworp en mechanische mesinschakeling. Niet verwarren met een 102 cm maaidek, een uitvoering met zijuitworp of een later maaidek met elektrische meskoppeling.

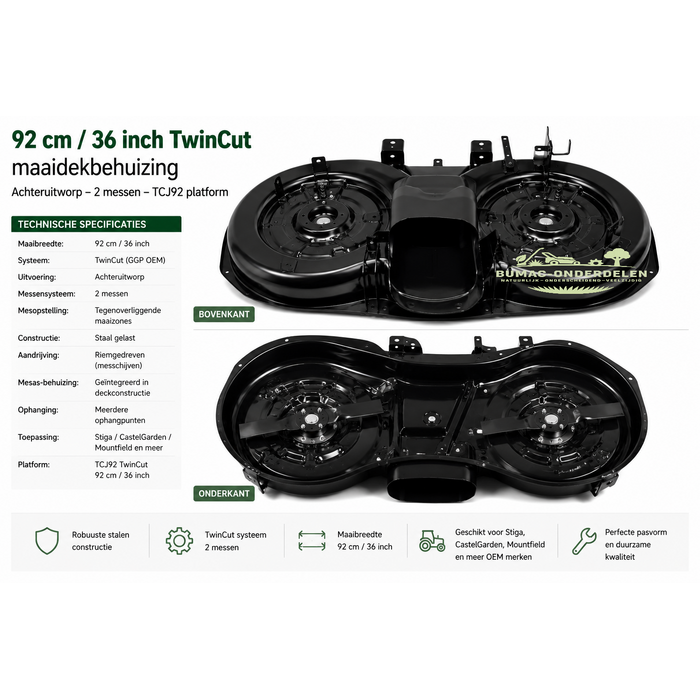

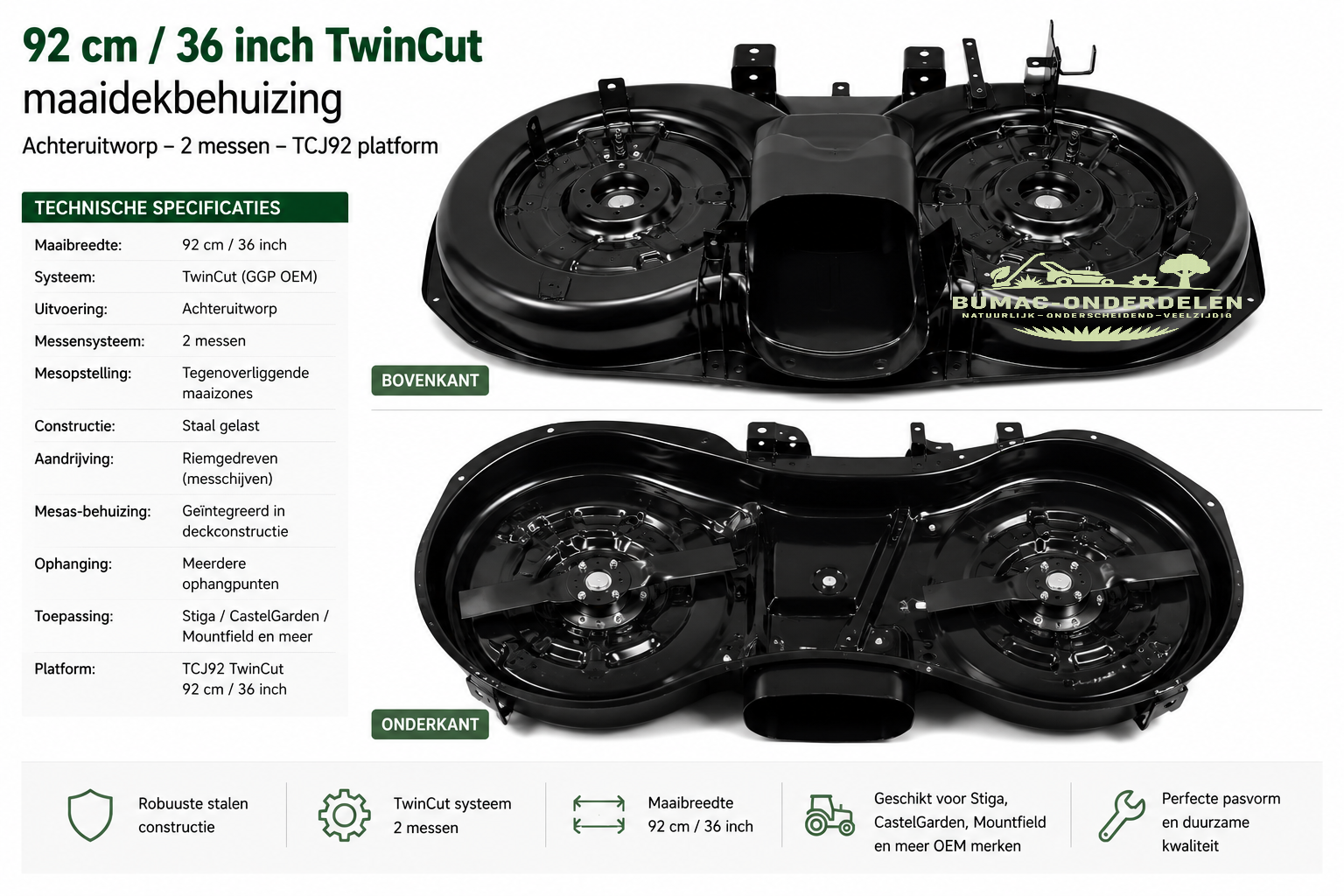

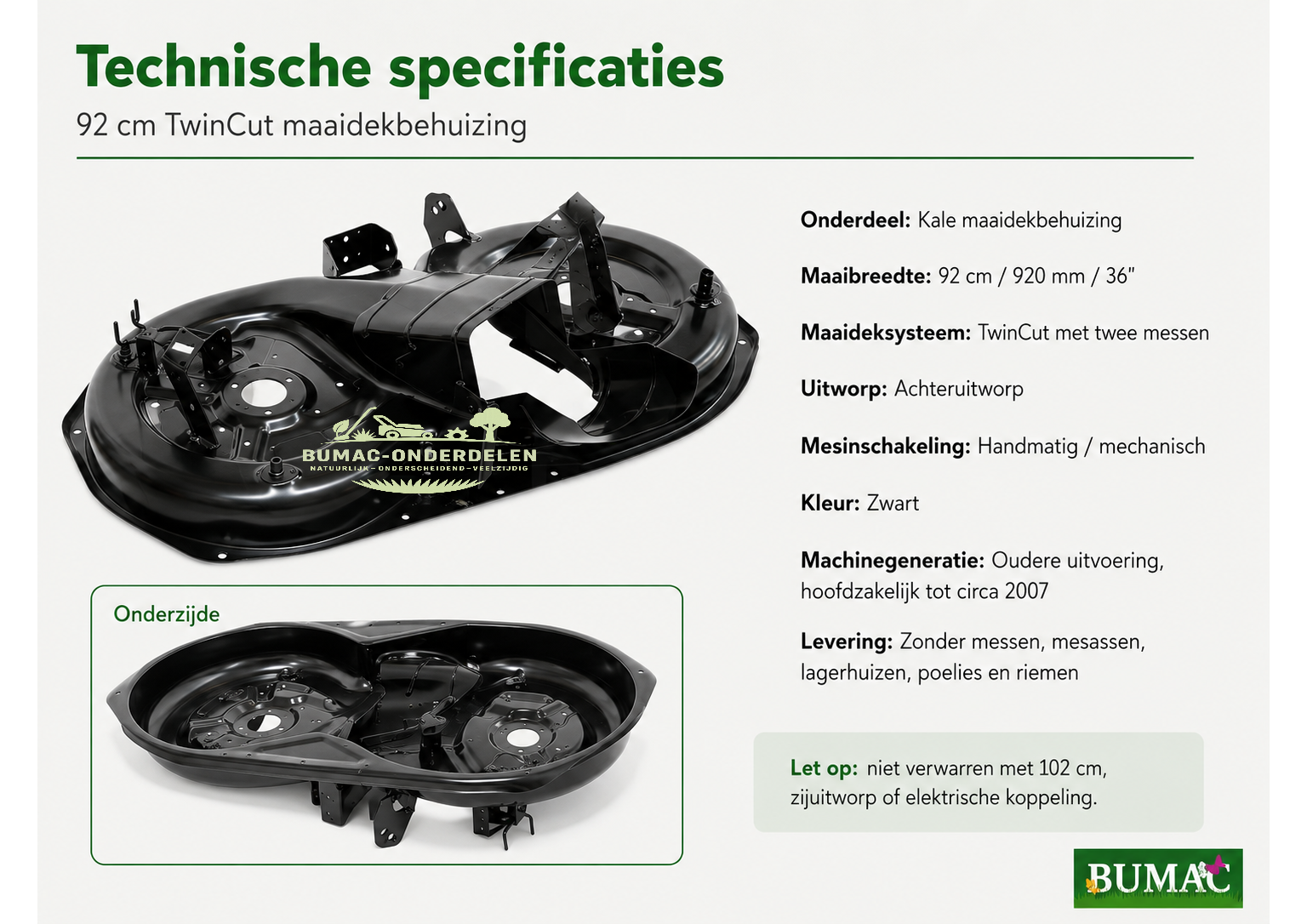

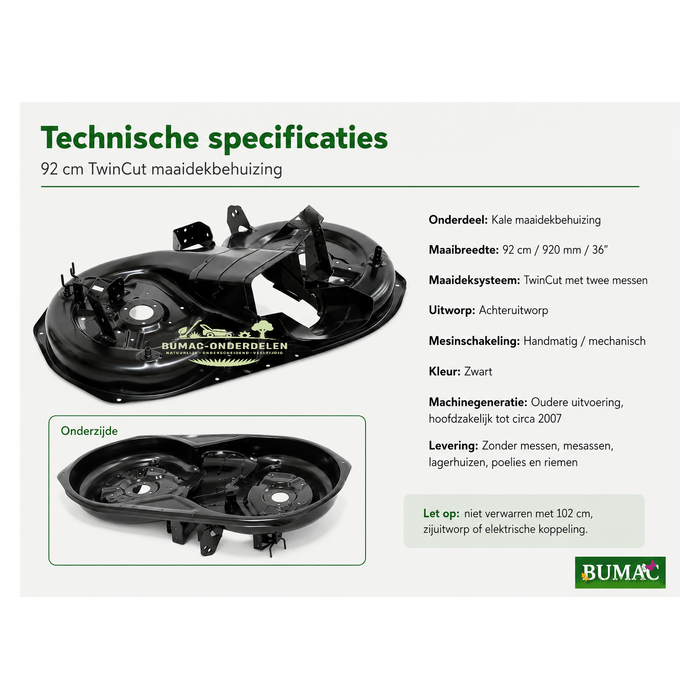

✅ Technische specificaties
Onderdeel: kale maaidekbehuizing voor zitmaaier of tuintractor
Maaibreedte: 920 mm, 92 cm of 36 inch
Maaideksysteem: TwinCut-uitvoering met twee messen en twee mesassen
Uitworp: achteruitworp richting de grasopvangbak
Mesinschakeling: handmatige, mechanische bediening met hendel
Machinegeneratie: oudere J92-, TCJ92- en Estate-uitvoeringen
Bouwjaarherkenning: hoofdzakelijk machines tot circa 2007
Veelvoorkomende periode: ongeveer 2003 tot en met 2007
Kleur: zwart
Levering: kale maaidekbehuizing zonder messen, mesassen, lagerhuizen, poelies, riemen, spanrollen, kabels en overige losse aanbouwdelen
Belangrijk technisch verschil: een latere 92 cm uitvoering met elektrische meskoppeling kan een andere ophanging, aandrijving en maaidekbehuizing hebben

✅ Toepassing & functie
De maaidekbehuizing is niet zomaar het plaatwerk onder de zitmaaier. Dit onderdeel houdt de mesassen, lagerhuizen, riemloop en ophanging op de juiste plaats en bepaalt hoe het gemaaide gras via de achterzijde naar de opvangbak wordt geleid.

Wanneer de behuizing recht en stevig is, kunnen beide messen op de juiste hoogte draaien en blijft de riemloop netjes in lijn. Wordt het plaatwerk rond een mesas, lagerhuis of ophangpunt dun, krom of gescheurd, dan kan een verder goede machine toch onrustig of ongelijk gaan maaien.

Wanneer vervangen technisch verstandig is
Bij oudere maaidekken begint schade vaak aan de binnenzijde. Vochtig maaisel blijft tegen het staal zitten en tast vooral de zones rond de mesassen, ophangpunten en achteruitworp aan.

Doorgeroest plaatwerk: wanneer het staal zo dun is geworden dat opnieuw lassen alleen tijdelijk helpt.
Scheuren rond mesassen of lagerhuizen: deze zones dragen de draaiende onderdelen en moeten vlak en stevig blijven.
Uitgescheurde ophangpunten: een maaidek dat niet meer stabiel onder de machine hangt, blijft moeilijk goed afstelbaar.
Vervorming na een aanrijding: een kromme basis kan ervoor zorgen dat beide messen niet meer in hetzelfde vlak draaien.
Lasreparaties die opnieuw scheuren: dit wijst meestal op verder verzwakt plaatwerk rondom de reparatie.

Een klein gat aan een niet-dragende zijde is soms nog goed herstelbaar. Rond een mesas, lagerhuis of ophangpunt kijken we daar anders naar. Wanneer de basis daar niet meer vlak is, lossen nieuwe messen of een nieuwe riem het maaibeeld niet op.

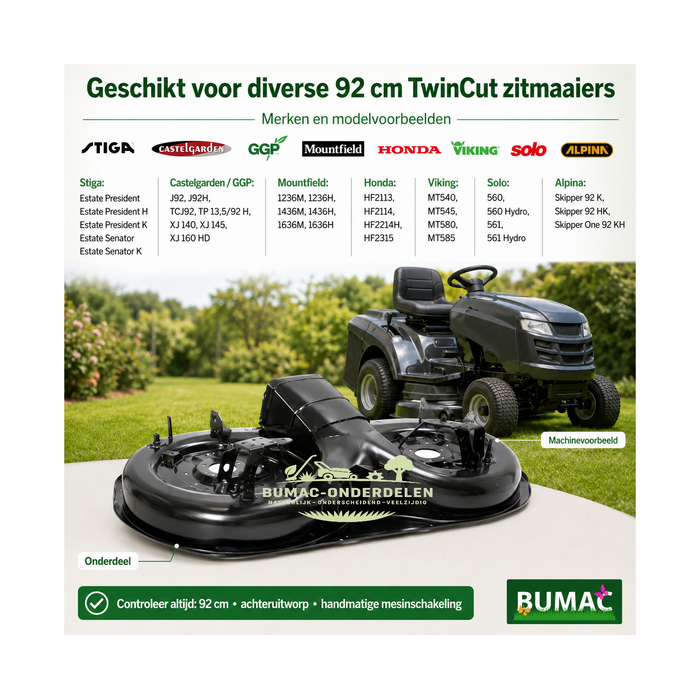

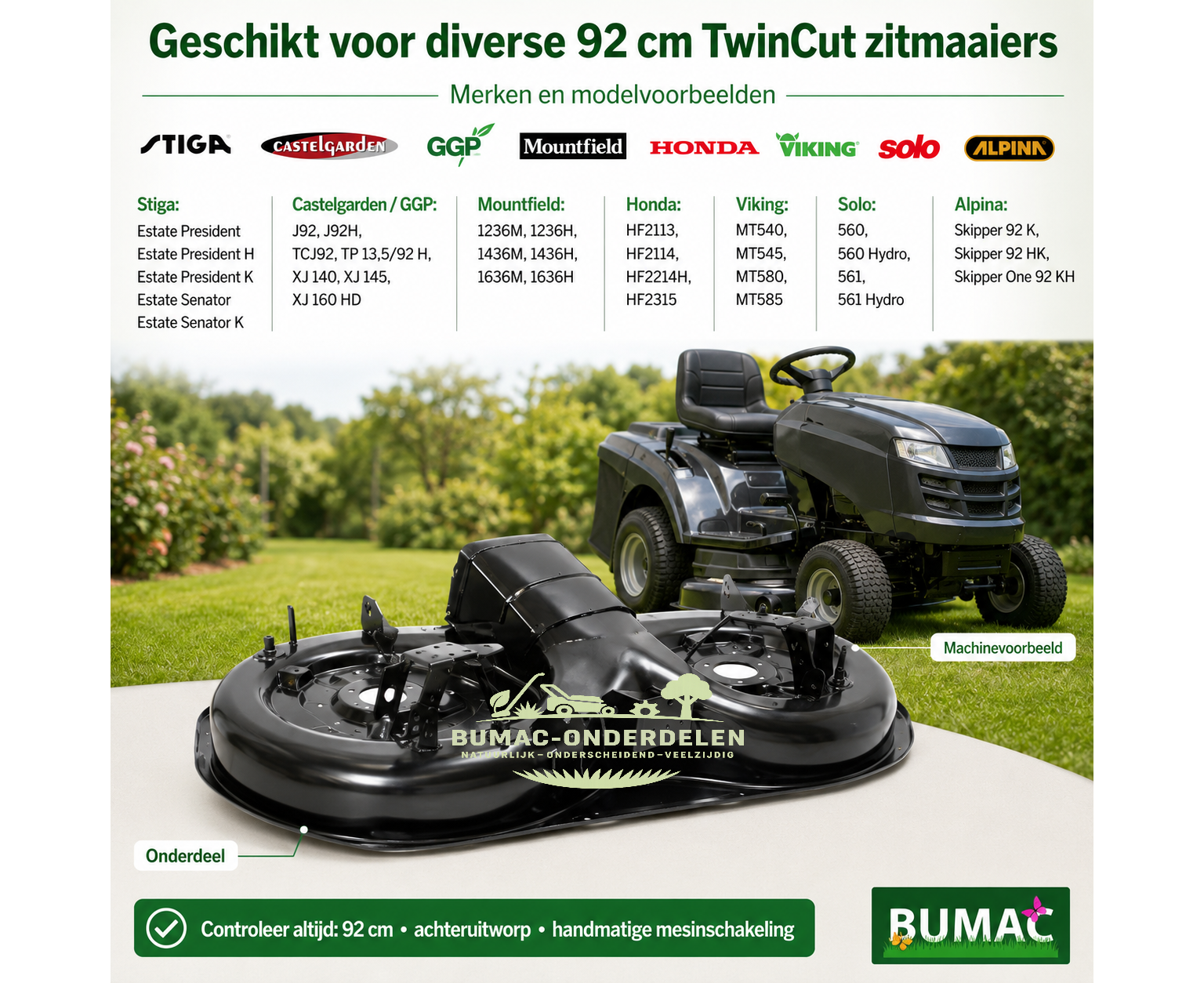

✅ Geschikt voor
Deze maaidekbehuizing wordt toegepast binnen het oudere 92 cm TwinCut-platform met achteruitworp en handmatige mesinschakeling.

Castelgarden en GGP J92-serie
J92, J92H, JB92, JB92 Hydro, JP92, JP92 Hydro, JR92, JR92 Hydro, JT92, JT92 Hydro, JTP92, JX92 en JX92 Hydro.

Castelgarden en GGP TC-serie
TCJ92, TC 12,5/92 H en TP 13,5/92 H.

Castelgarden en GGP XJ-serie
XJ 140, XJ 140 HD, XJ 145, XJ 145 HD en XJ 160 HD.

Stiga Estate-serie
Estate President, Estate President H, Estate President K, Estate Senator en Estate Senator K.

Bij deze modellen blijft de technische uitvoering van het maaidek leidend. De machine moet zijn voorzien van het 92 cm TwinCut-maaidek met achteruitworp en mechanische mesinschakeling.

✅ Ook toepasbaar op
Hetzelfde technische maaidekplatform is onder verschillende merknamen verkocht. Daardoor kan dit onderdeel ook passend zijn voor onderstaande machines, afhankelijk van bouwjaar, maaibreedte en uitvoering.

Mountfield
1236M, 1236H, 1436M, 1436H, 1636M en 1636H.

De modellen 1536H en 1540H kunnen eveneens met verwante maaidekken voorkomen. Controleer bij deze modellen nadrukkelijk of de machine werkelijk is uitgevoerd met een 92 cm maaidek met achteruitworp. Binnen dezelfde modelnaam kunnen verschillende maaibreedtes en uitvoeringen voorkomen.

Honda
HF2113, HF2113S, HF2114, HF2114S, HF2214H en oudere HF2315-uitvoeringen met een 92 cm maaidek en handmatige mesinschakeling.

Honda HF2213
Dit onderdeel kan passend zijn voor een HF2213 met een 92 cm maaidek. Er bestaan ook HF2213-uitvoeringen met een 102 cm maaidek. Voor die uitvoering is deze maaidekbehuizing niet geschikt.

Viking
MT540, MT545, MT580 en MT585.

Solo
560, 560 Hydro, 561 en 561 Hydro.

Alpina
Skipper 92 K, Skipper 92 HK en Skipper One 92 KH.

Oleo-Mac
OM 90C/11,5 M, OM 92C/13,5 M en OM 92C/13,5 H.

Efco
EF 90C/11,5 M, EF 92C/13,5 M en EF 92C/13,5 H.

Sabo
92-13H.

Brill
Duo-Cut Junior.

Iseki
CM 7114 H, JU 2135 en JU 2135 H.

John Deere
LR135-uitvoeringen met het overeenkomstige 92 cm TwinCut-maaidek.

Stiga Estate Tornado
Kan passend zijn op oudere uitvoeringen met een 92 cm maaidek, achteruitworp en handmatige mesinschakeling. Andere Tornado-uitvoeringen kunnen zijuitworp, een andere maaibreedte of een afwijkende aandrijving hebben.

Atco
Oudere 92 cm TwinCut-zitmaaiers binnen dezelfde GGP-machinefamilie.

Motec
MTA600-uitvoeringen met het overeenkomstige 92 cm maaidek.

Aanvullende modellen binnen hetzelfde platform
Bestgreen BM12M92EJA, Garden Fox TP 13,5/92 H, Mac Allister MAC 12592H-AP, Sentar Monza, Sentar Suzuka, Vert Loisirs VL125.36J, VL136.36J, VL136H36J en Sabre 1336 HR.

Bij deze aanvullende toepassingen kijken we niet alleen naar de merknaam op de motorkap. De maaibreedte, uitworp, mesinschakeling, ophangpunten en vorm van de bestaande behuizing bepalen uiteindelijk of het onderdeel klopt.

✅ Montage & pasvorm
Eerst herkennen, dan demonteren
Bij oudere zitmaaiers is het verstandig eerst goed vast te stellen welk maaidek werkelijk onder de machine hangt. Machines zijn in de loop der jaren soms voorzien van een ander onderdeel of zijn onder meerdere merknamen verkocht.

Controleer de maaibreedte
Dit onderdeel hoort bij een 92 cm of 36 inch maaidek. De opgegeven maaibreedte is niet hetzelfde als de totale buitenmaat van het plaatwerk.

Controleer de uitworp
Het gemaaide gras wordt via de achterzijde naar de opvangbak geleid. Een maaidek met zijuitworp hoort bij een andere technische uitvoering.

Controleer de mesinschakeling
Bij deze generatie worden de messen met een mechanische hendel ingeschakeld. Zit er een elektrische koppeling onder de motor, dan moet eerst worden gecontroleerd of er een latere maaidekuitvoering onder de machine zit.

Vergelijk de oude behuizing
Kijk naar de positie van de twee mesasopeningen, de ophangpunten, de gelaste steunen, de riemgeleiding en de aansluiting op de uitwerptunnel.

Monteursadvies vóór demontage
Maak duidelijke foto’s van de boven- en onderzijde voordat het maaidek uit elkaar gaat. Fotografeer vooral de riemloop, veren, kabels, spanrollen, remdelen, afstandsringen en bussen.

Leg onderdelen tijdens demontage in dezelfde volgorde neer als waarin ze van het oude maaidek komen. Dat voorkomt zoeken en verwisselen tijdens het opnieuw opbouwen.

Controle tijdens het overbouwen
Een kale maaidekbehuizing geeft direct toegang tot vrijwel alle draaiende en dragende onderdelen. Dat is het juiste moment om de volledige maaidekopbouw te controleren.

Mesassen en lagers: controleer op voelbare speling, zwaar lopen en schrapende of brommende geluiden.
Lagerhuizen: controleer op scheuren, vervorming en uitgesleten bevestigingsgaten.
Poelies en spanrollen: deze moeten recht en vrij draaien en de riem netjes geleiden.
Riemen: controleer op rafels, droogtescheuren, glansplekken en een hard geworden loopvlak.
Messen: controleer op kromstand, scheuren en onbalans.

Monteursadvies
Een nieuwe maaidekbehuizing lost een ongelijk maaibeeld niet op wanneer een mesas speling heeft, een lagerhuis scheef staat of een poelie niet meer recht loopt. Controleer deze onderdelen daarom voordat het maaidek opnieuw wordt opgebouwd.

Controle na montage
Stel het maaidek op een vlakke ondergrond opnieuw af en controleer vooraf de bandenspanning. Een verschil in bandhoogte beïnvloedt direct de stand van het maaidek.

Draai de messen met uitgeschakelde motor en losgenomen bougiekabel voorzichtig met de hand rond. De messen mogen elkaar en de maaidekbehuizing nergens raken.

Test daarna de mesinschakeling, riemspanning en mesrem. De bediening moet soepel werken en de messen moeten na uitschakeling snel tot stilstand komen.

✅ Onderhoud/gebruik
Vochtig gras is de grootste vijand
Een maaidek roest meestal van binnen naar buiten. Nat maaisel blijft vooral zitten rond mesassen, ophangpunten en de doorgang naar de grasopvang.

Verwijder daarom regelmatig opgehoopt gras van zowel de onderzijde als de bovenzijde van het maaidek.

Liever schoonmaken dan wegspuiten
Gebruik waar mogelijk eerst een kunststof schraper, borstel of perslucht. Richt een harde waterstraal niet rechtstreeks op lagers, afdichtingen en mesassen.

Goed laten drogen
Wanneer water wordt gebruikt, laat het maaidek daarna volledig drogen. Zet de machine niet met een nat maaidek direct weg in een afgesloten schuur.

Lakschade tijdig bijwerken
Steenslag en beschadigde lak vormen vaak het beginpunt van nieuwe roest. Werk beschadigingen bij voordat vocht verder onder de lak trekt.

Een paar keer per seizoen controleren
Bekijk de zones rond de mesassen, ophangpunten en achteruitworp. Controleer tegelijk de riemloop, spanrollen en bevestigingen. Een klein probleem is eenvoudiger op te lossen voordat het plaatwerk opnieuw uitscheurt of vervormt.

✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting
Deze 92 cm maaidekbehuizing is het kale dragende onderdeel voor oudere TwinCut-zitmaaiers met twee messen, achteruitworp en handmatige mesinschakeling.

Het onderdeel wordt rechtstreeks toegepast binnen de Castelgarden- en GGP J92-familie en verschillende Stiga Estate President- en Senator-uitvoeringen. Hetzelfde technische platform komt ook voor bij machines van onder andere Mountfield, Honda, Viking, Solo, Alpina, Oleo-Mac, Efco, Sabo, Brill, Iseki en John Deere.

De juiste controle bestaat uit vijf punten: 92 cm maaibreedte, achteruitworp, handmatige mesinschakeling, overeenkomstige ophangpunten en dezelfde technische maaidekuitvoering.

Bij Honda HF2213 en verschillende Mountfield-uitvoeringen moet extra goed worden gekeken of de machine een 92 cm of 102 cm maaidek heeft.

✅ Tip
Maak vóór demontage een serie duidelijke foto’s en leg bouten, ringen, afstandsbussen en veren per montageplek neer. Bij een kaal maaidek wordt vrijwel de hele bestaande opbouw overgezet. Een paar goede foto’s besparen later veel twijfel en helpen voorkomen dat links, rechts of verschillende afstandsdelen worden verwisseld.

Twijfelt u over de uitvoering? Stuur Bumac dan een foto van het typeplaatje, het volledige maaidek van boven en onder en de bediening waarmee de messen worden ingeschakeld. Zo kan het juiste onderdeel veel gerichter worden gecontroleerd.
