Meshouder onderdeel 25 mm voor Castelgarden Mac Garda GB504 M504 en NG504

meshouder onderdeel, mesadapter onderdeel, mesnaaf onderdeel, maaimeshouder onderdeel, mesmeenemer onderdeel, blade adapter en blade hub.

Trilt je Castelgarden GB504, M504 of NG504 nadat het maaimes een steen, wortel of stoeprand heeft geraakt? Zit er speling op het maaimes, is de oude meshouder uitgeslagen of draait het mes niet meer mooi rustig? Dan zit de oorzaak mogelijk in de verbinding tussen krukas, meshouder en maaimes. Deze meshouder onderdeel voor Castelgarden en Mac Garda is de 25 mm-uitvoering voor onder andere GB504, M504 en NG504, inclusief verschillende TR- en TRE-uitvoeringen.

Deze uitvoering herken je aan het asgat van ca. 25 mm, een totale hoogte van ongeveer 48,7–49 mm, een insteekdiepte van circa 26–27 mm en de 18 × 13 mm mesopname aan de onderzijde. Juist die combinatie is belangrijk, want binnen dezelfde Castelgarden-machinefamilie bestaan andere 25 mm-meshouders die er sterk op lijken maar technisch niet hetzelfde zijn.

Heb je de oude meshouder al verwijderd? Leg oud en nieuw dan naast elkaar. Niet alleen kijken of hij hetzelfde lijkt: meten of hij werkelijk hetzelfde is.

✅ Technische specificaties

Onderdeel: meshouder onderdeel / mesadapter onderdeel
Diameter asgat: ca. 25 mm, fysiek gecontroleerd
Mesopname onderzijde: ca. 18 × 13 mm, fysiek gecontroleerd
Totale hoogte: ca. 48,7–49 mm, fysiek gecontroleerd
Insteekdiepte / schachtdiepte: ca. 26–27 mm
Spiebaan: aanwezig

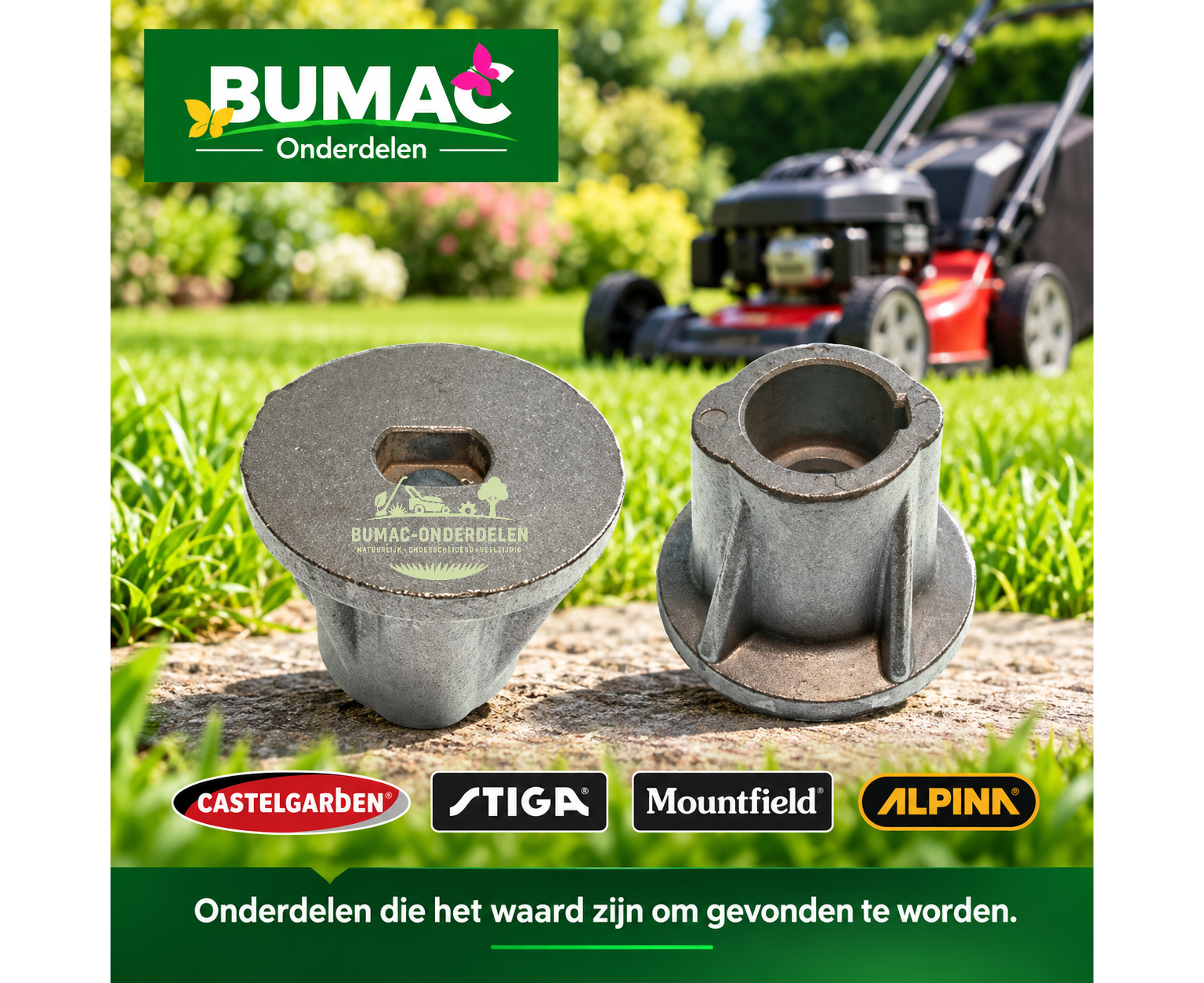

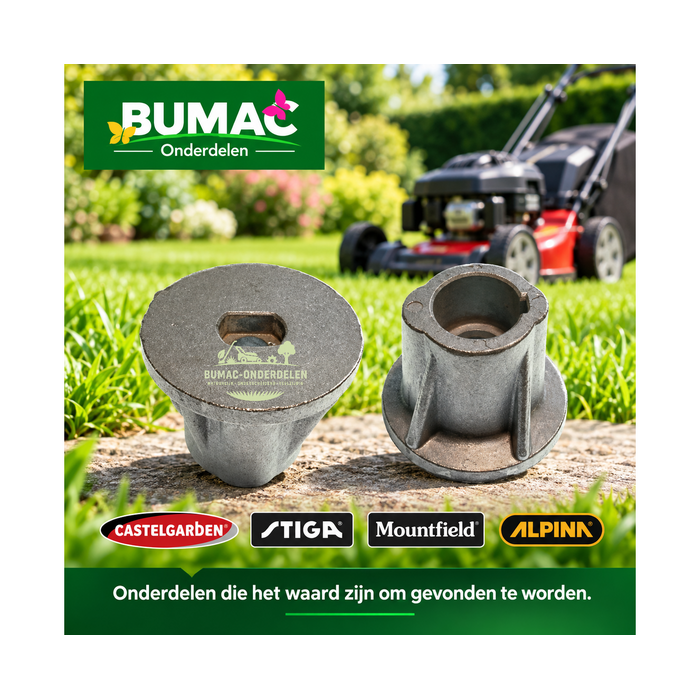

Constructie: gegoten metalen meshouder met verhoogde centrale asopname
Toepassing: verbinding tussen krukas en maaimes
Machinegroep: loopmaaier / benzinegrasmaaier

Begin bij het vergelijken met het 25 mm asgat, maar stop daar niet. Controleer ook de totale hoogte, de diepte van de centrale opname en vooral de 18 × 13 mm aansluiting aan de onderzijde.

Een andere Castelgarden-meshouder kan eveneens over een 25 mm krukas passen, terwijl de hoogte of mesbevestiging anders is. Dat merk je soms pas wanneer het maaimes verkeerd komt te liggen. Daarom meten we hier meer dan alleen de as.

✅ Toepassing & functie

De meshouder onderdeel zit rechtstreeks op het onderste uiteinde van de krukas. De draaiende krukas neemt de meshouder mee en de meshouder brengt die beweging vervolgens over op het maaimes.

De passing moet daarom aan twee kanten kloppen: op de krukas én aan het maaimes.

Voel je speling aan het maaimes, hoor je na een klap meer geluid of begint de maaier ineens sterk te trillen? Trek dan niet meteen de conclusie dat alleen het maaimes krom is. Een uitgeslagen meshouder, beschadigde spiebaan of versleten mesopname kan eveneens voor beweging en onbalans zorgen.

Bekijk de oude meshouder goed voordat je hem weggooit. Blank geschuurd metaal, een uitgeslagen rand of slijtage aan één zijde van de opname vertelt vaak waar beweging heeft gezeten.

Heeft het maaimes een hard voorwerp geraakt, controleer dan ook het maaimes, de bevestiging en het onderste uiteinde van de krukas. Een nieuwe meshouder op een krom mes of beschadigde krukas haalt de trilling niet weg.

✅ Geschikt voor …

Castelgarden / Mac Garda: GB504, GB504TR, GB504TRE, M504, M504TR, M504TRE, NG504, NG504TR en NG504TRE.

Deze modellen zijn rechtstreeks teruggevonden binnen dezelfde meshouderfamilie.

Toch blijft het oude onderdeel belangrijk. Machines uit dezelfde modelreeks kunnen over meerdere bouwjaren zijn geleverd en kleine constructiewijzigingen zijn bij tuinmachines niet ongebruikelijk. Controleer daarom naast het typeplaatje ook altijd de meshouder die daadwerkelijk onder de machine vandaan komt.

✅ Ook toepasbaar op …

Deze meshouder onderdeel hoort bij de bredere Castelgarden / GGP-constructiefamilie, maar een andere machine nemen we niet automatisch mee omdat er toevallig ook een 25 mm krukas onder zit.

Staat jouw uitvoering niet letterlijk hierboven? Controleer dan minimaal:

Asgat: ca. 25 mm
Totale hoogte: ca. 48,7–49 mm
Insteekdiepte: ca. 26–27 mm
Mesopname: ca. 18 × 13 mm
Spiebaan: dezelfde vorm en positie
Complete bouwvorm: gelijk aan de oude meshouder onderdeel

Zelfde merk en dezelfde asdiameter betekent nog niet hetzelfde onderdeel.

Juist bij deze Castelgarden-meshouders kan een paar millimeter verschil bepalen hoe hoog het maaimes uiteindelijk onder het maaidek komt te draaien.

✅ Montageadvies & pasvorm

Maak voordat je onder de maaier werkt de bougiekabel los en zet de machine stevig neer. Trek werkhandschoenen aan; een maaimes hoeft niet scherp genoeg meer te zijn om goed te maaien om nog steeds flink te kunnen snijden.

Verwijder eerst het maaimes.

Kijk voordat je de rest demonteert hoe de bevestiging is opgebouwd. Leg eventuele ringen, bussen en bevestigingsdelen in dezelfde volgorde naast elkaar. Dat voorkomt later twijfel over wat waar zat.

Nu komt de meshouder onderdeel vrij.

Zit de oude meshouder vast op de krukas? Begin dan niet direct met hard slaan of aan één zijde wrikken. Maak eerst de overgang tussen krukas en meshouder schoon. Laat bij roest zo nodig wat kruipolie inwerken en probeer de houder daarna zo recht mogelijk van de as te trekken. Een passende kleine trekker werkt bij een hardnekkig vastzittende meshouder meestal netter dan steeds meer geweld.

Is de oude meshouder verwijderd, maak dan eerst de krukas goed schoon.

Roest, vuil of een kleine braam rond de as of spiebaan kan voldoende zijn om een nieuwe meshouder halverwege te laten vastlopen.

Leg oud en nieuw nu naast elkaar en controleer:

25 mm asopname
vorm en positie van de spiebaan
ca. 48,7–49 mm totale hoogte
ca. 26–27 mm insteekdiepte
18 × 13 mm mesopname aan de onderzijde

Schuif de nieuwe meshouder vervolgens rustig over de krukas.

De houder hoort recht en zonder geweld op zijn plaats te komen.

Nieuwe meshouder past niet op de krukas? Stop dan met monteren. Controleer eerst opnieuw of de as schoon is en kijk naar roest, beschadiging of een braam.

Trek de meshouder niet met de mesbout verder over de as en sla hem niet met een hamer op zijn plaats. Een verkeerde passing wordt door extra kracht niet de juiste passing.

Past de houder wel op de as, maar sluit het maaimes niet mooi aan? Controleer dan de 18 × 13 mm mesopname. De aansluiting van het maaimes is net zo belangrijk als de diameter van de krukas.

Draai na montage het maaimes met de hand een volledige omwenteling door het maaidek. Het mes moet rondom vrijlopen.

Raakt het mes het maaidek? Start de machine dan niet. Controleer opnieuw of de meshouder volledig op zijn plaats zit, of de hoogte overeenkomt en of het maaimes recht is.

Gebruik bij de definitieve montage het voorgeschreven aanhaalmoment van de betreffende machine.

✅ Onderhoud & controle in de praktijk

Heb je het maaimes er toch af voor slijpen of vervangen? Kijk dan meteen naar de meshouder onderdeel.

Een beetje oppervlakteroest aan de buitenzijde maakt een meshouder niet automatisch versleten. De interessante plekken zitten juist waar de onderdelen op elkaar passen en niet ten opzichte van elkaar horen te bewegen.

Bekijk het 25 mm asgat, de spiebaan en de 18 × 13 mm mesopname.

Is de spiebaan aan één zijde breder geworden? Zie je een opvallend glimmende rand, uitgeslagen metaal of een plek die duidelijk anders afgesleten is dan de rest? Dan heeft daar waarschijnlijk beweging gezeten.

Controleer daarnaast op scheuren in het gietwerk, vervorming van de centrale opname, beschadiging van de mesopname en bewegingssporen tussen maaimes en meshouder.

Speling op het maaimes? Ga dan niet automatisch onderdelen bestellen voordat je weet waar de ruimte vandaan komt. Houd het geheel vast en controleer stap voor stap mes, mesbevestiging, meshouder en krukas.

Maaier trilt na een klap? Werk dan in deze volgorde:

Eerst: controleer of het maaimes recht is.
Daarna: controleer meshouder, mesopname en spiebaan.
Vervolgens: controleer de krukas.

Zo voorkom je dat je een nieuwe meshouder monteert terwijl het echte probleem nog in de machine zit.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.

Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Deze meshouder onderdeel voor Castelgarden en Mac Garda wordt gebruikt op onder andere GB504, GB504TR, GB504TRE, M504, M504TR, M504TRE, NG504, NG504TR en NG504TRE.

Heb je trillingen na een klap, speling op het maaimes, een uitgeslagen meshouder of een nieuwe meshouder die niet goed op de krukas schuift, controleer dan niet alleen het onderdeel dat zichtbaar problemen geeft. Kijk ook naar maaimes, spiebaan, passing en krukas.

De belangrijkste controlematen van deze uitvoering zijn ca. 25 mm asgat, ca. 48,7–49 mm totale hoogte, ca. 26–27 mm insteekdiepte en een 18 × 13 mm mesopname.

25 mm alleen is niet genoeg. Vergelijk oud en nieuw voordat je gaat monteren.

✅ Bumac Werkplaatstip

Heeft het maaimes een steen, boomwortel of ander hard voorwerp geraakt en is de meshouder daarna beschadigd? Monteer dan niet meteen de nieuwe houder.

Haal eerst maaimes en oude meshouder onderdeel van de krukas.

Draai daarna de kale krukas langzaam met de hand rond. Kijk vanaf de zijkant naar het onderste uiteinde en gebruik een vast punt van het maaidek als referentie.

Blijft de afstand tijdens een volledige omwenteling gelijk, dan loopt het uiteinde visueel recht.

Zie je het uiteinde duidelijk heen en weer bewegen, controleer dan eerst de krukas voordat je verder monteert.

Schuift de nieuwe meshouder vervolgens niet netjes over een schone en braamvrije 25 mm as?

Niet slaan. Niet aantrekken met de mesbout. Eerst opnieuw meten en vergelijken.
