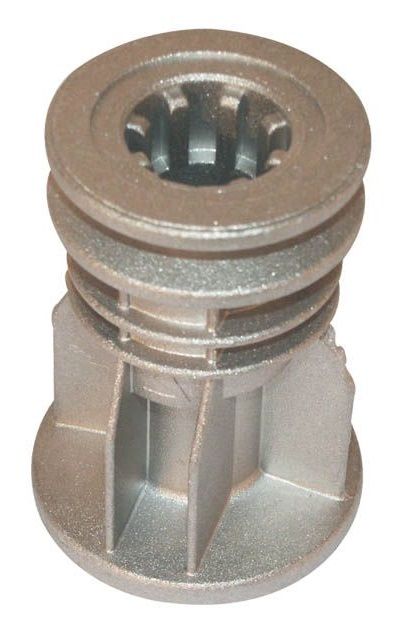

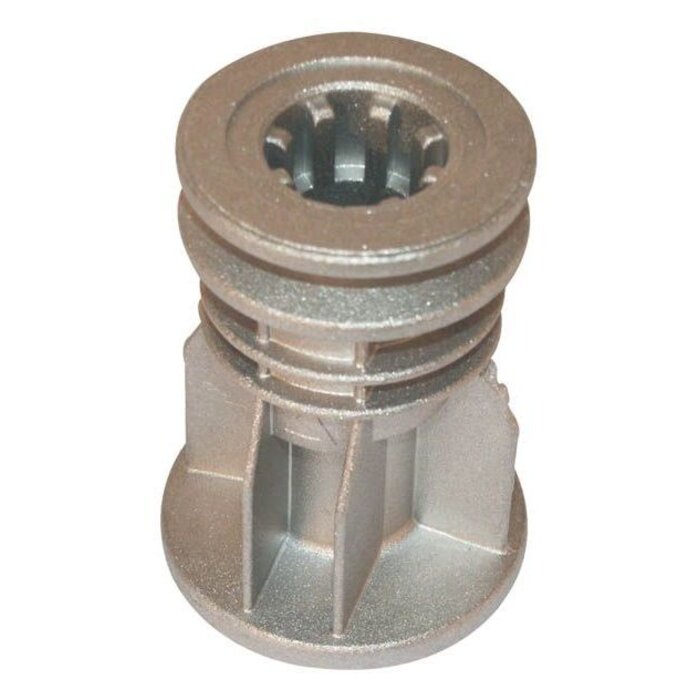

Meshouder onderdeel met poelie voor Castelgarden PA504 PA504TR en PA504TRE 22,2 mm
Meshouder, mesadapter, mesnaaf, meshouder met poelie, maaimeshouder, blade boss, blade adapter
Trilt je maaier sinds het mes een steen, wortel of stoeprand heeft geraakt? Voel je speling aan het maaimes, hoor je meer geluid uit de aandrijving of zie je dat mes of poelie niet meer mooi recht lopen? Kijk dan niet alleen naar het maaimes. De krukas, meshouder, poelie en het maaimes werken hier als één geheel. Een klap op het mes kan zijn kracht verder de constructie in doorgeven.
Deze meshouder hoort bij uitvoeringen uit de Castelgarden / Mac Garda PA504-familie met een Ø22,2 mm krukasopname. Bij deze oudere machines is de modelnaam alleen niet voldoende om op te bestellen. Er bestaan uitvoeringen die uiterlijk sterk op elkaar lijken, maar technisch verschillen in boring, hoogte of poelie. Pak daarom de oude houder erbij en vergelijk hem voordat je gaat opbouwen.

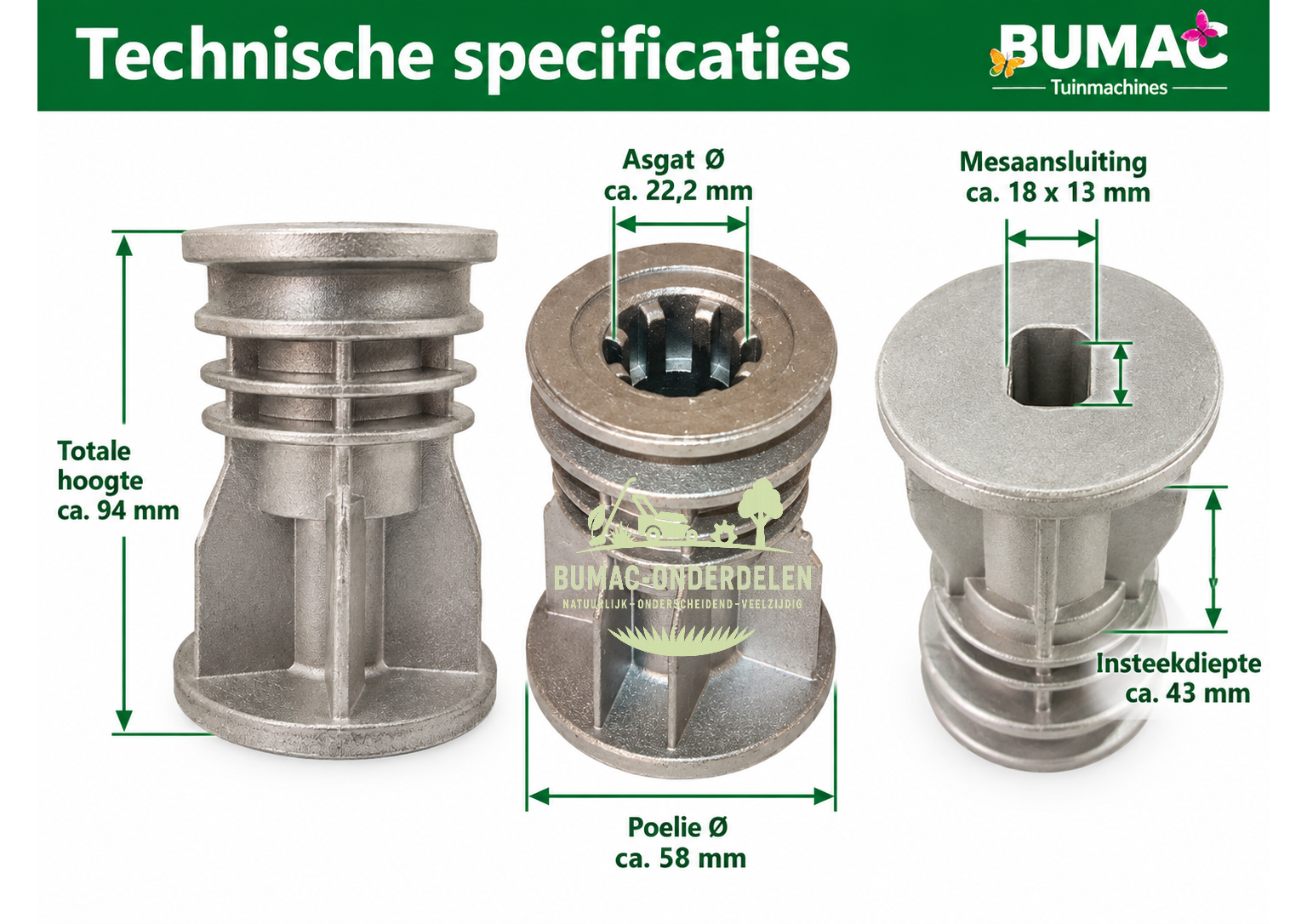

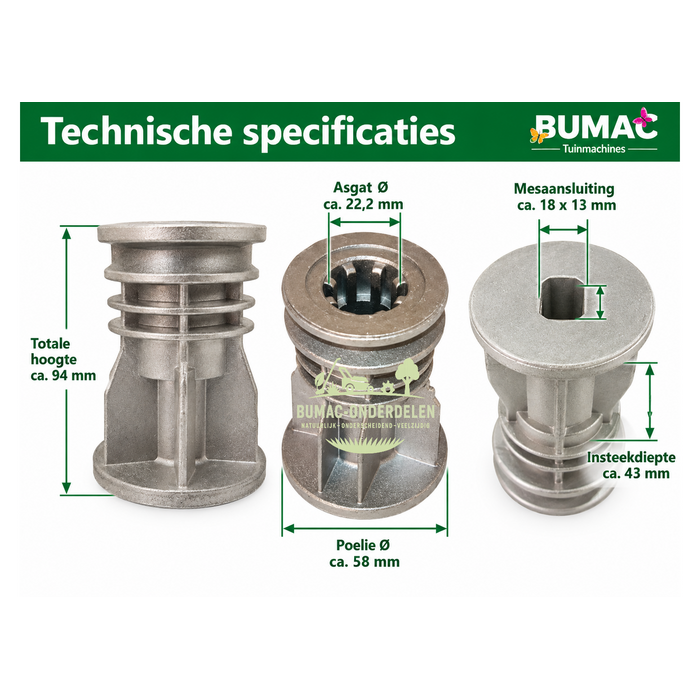

✅ Technische specificaties
Diameter asgat: Ø22,2 mm
Totale hoogte: 94 mm
Insteekdiepte: 43 mm
Diameter poelie: Ø58 mm
Maatvoering: 18 × 13 mm, fysiek gemeten
Uitvoering: meshouder met geïntegreerde poelie
Materiaal: metaal
Toepassing: loopmaaier / benzinemaaier
✅ Toepassing & functie
Deze meshouder schuift rechtstreeks over de krukas van de motor. Onder aan de houder wordt het maaimes meegenomen; bovenin vormt de geïntegreerde poelie een deel van de aandrijving. Daardoor moet niet één maat, maar de hele opbouw kloppen.
Begin bij de Ø22,2 mm asopname. Die passing hoort netjes om de krukas te vallen. Zit er merkbare ruimte tussen as en houder, dan kan de houder gaan bewegen en krijg je niet alleen trillingen, maar ook extra slijtage aan de passing. Schuift hij juist helemaal niet over de as, dan is de oplossing niet harder duwen of hem met de bevestigingsbout naar binnen trekken. Eerst uitzoeken waarom hij niet past.
De totale hoogte van 94 mm is minstens zo belangrijk. Die maat bepaalt mede waar het maaimes onder het maaidek komt te draaien en waar de poelie ten opzichte van de riem uitkomt. Een houder die er hetzelfde uitziet maar een andere bouwhoogte heeft, kan het mes en de riem daardoor op een verkeerde positie zetten.
Ook de Ø58 mm poelie moet overeenkomen. De riem hoort na montage recht door zijn aandrijflijn te lopen. Staat de poelie hoger, lager of heeft hij een andere diameter, dan kan de riem scheef lopen, overmatig slijten of niet meer correct worden aangedreven.
Daarom meten we deze houder niet op één punt. Ø22,2 mm, 94 mm, 43 mm en Ø58 mm horen bij elkaar.

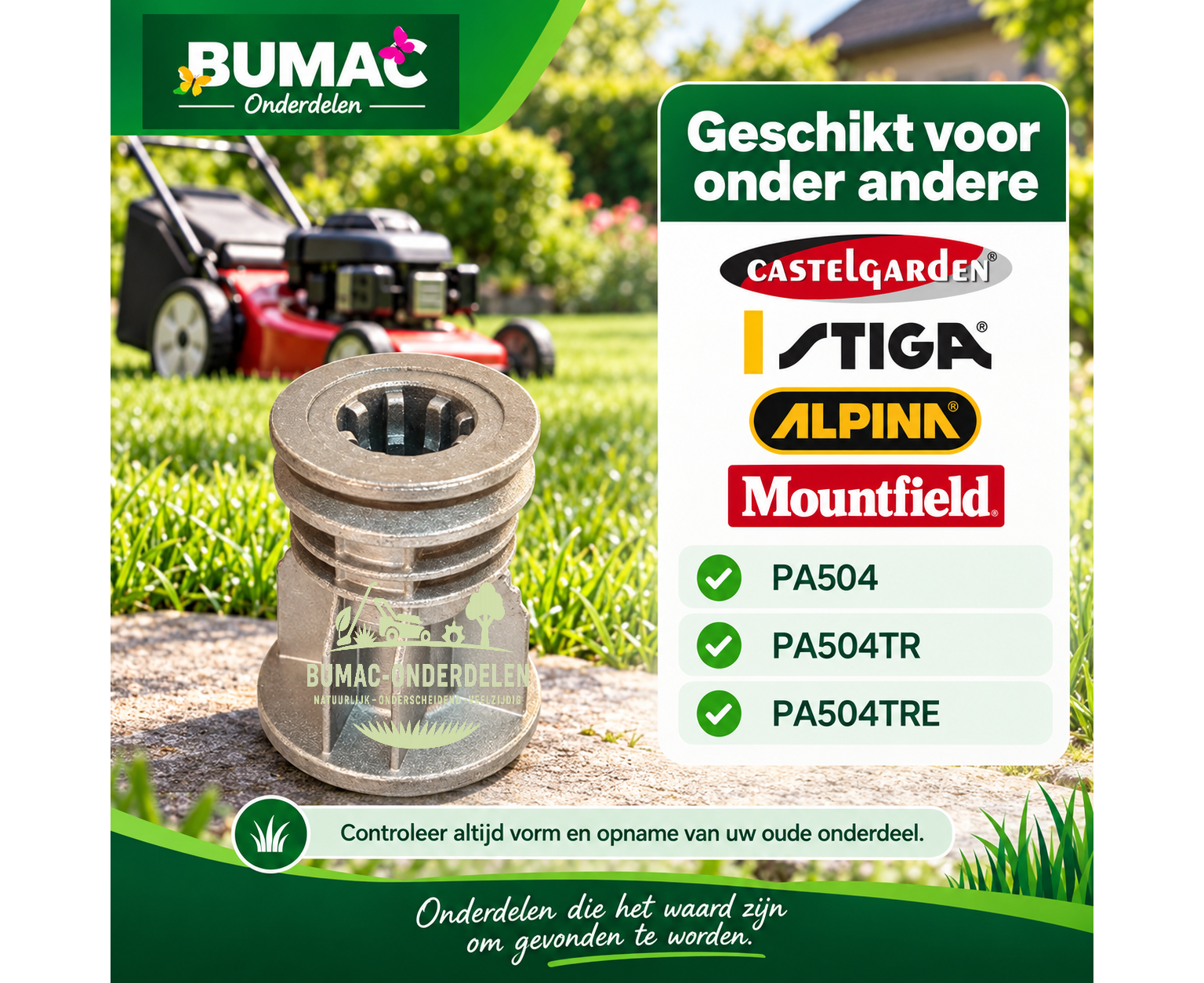

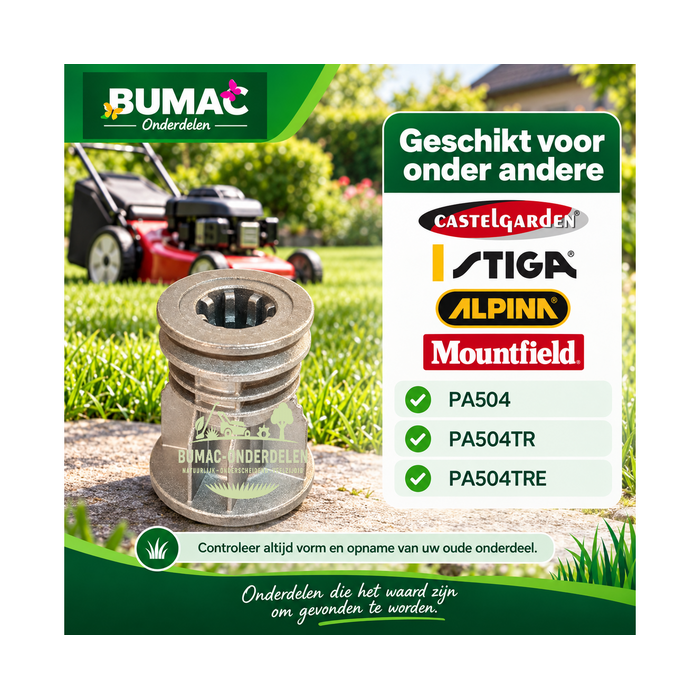

✅ Geschikt voor …
Deze uitvoering wordt gebruikt binnen de Castelgarden / Mac Garda PA504-familie:
PA504
PA504TR
PA504TRE / PA504TR-E
Voor de PA504 rond bouwjaar 1996–1997 wordt deze uitvoering specifiek genoemd.
Heb je zo'n oudere PA504, kijk dan vóór bestelling ook onder de machine. Een typeaanduiding op de kap vertelt niet altijd welke uitvoering er na tientallen jaren nog gemonteerd zit. Vergelijk daarom de oude houder met de Ø22,2 mm boring, 94 mm hoogte, 43 mm insteekdiepte en Ø58 mm poelie.
✅ Ook toepasbaar op …

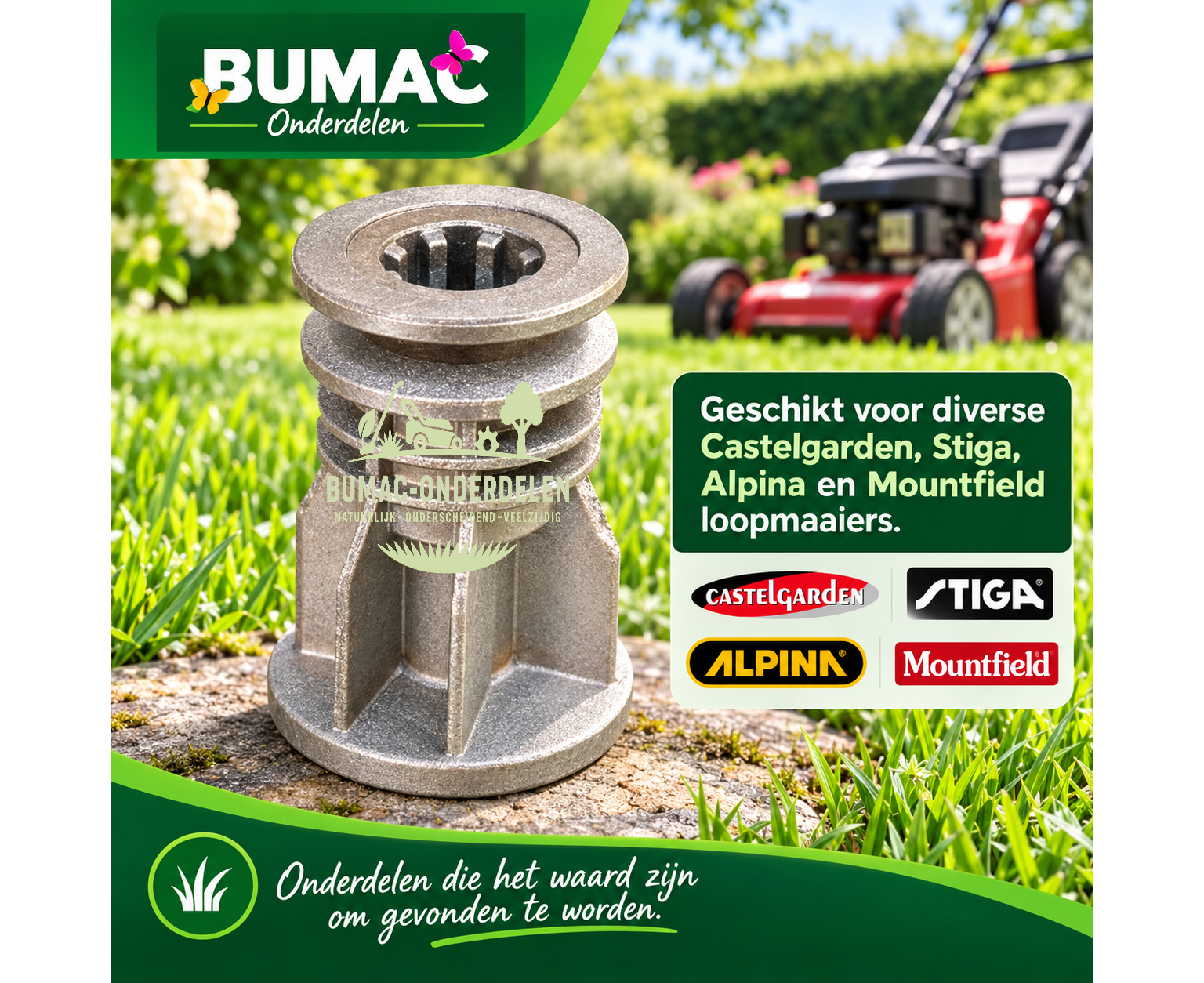

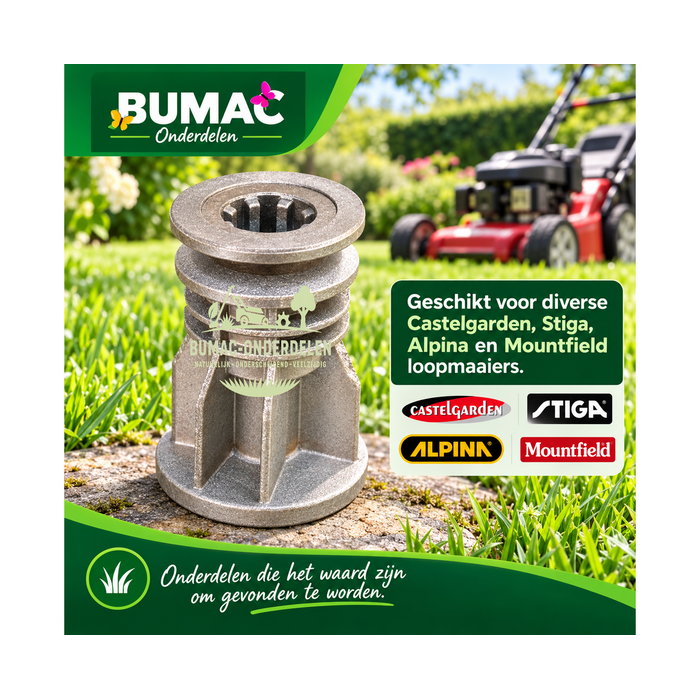

Dezelfde onderdeelnummerfamilie komt ook terug bij Stiga, Alpina en Mountfield. Dat is nuttige informatie wanneer je naar onderdelen zoekt, maar het betekent niet dat iedere maaier van deze merken automatisch deze meshouder gebruikt.
Heb je een Stiga, Alpina of Mountfield, haal dan de oude houder erbij en vergelijk eerst de techniek. Kijk naar de vorm, meet het asgat en controleer hoogte, insteekdiepte en poelie. Voor Alpina PRO 50 en PRO 55 komt deze onderdeelfamilie eveneens terug in onderdeleninformatie.
Bij Stiga en Mountfield houden we het bewust bij het merk zolang we het exacte machinemodel niet hard aan deze uitvoering hebben gekoppeld. Zo voorkomen we dat een houder op basis van alleen een merknaam als passend wordt besteld.
Twijfel je na het meten nog? Een duidelijke foto van de oude meshouder, het typeplaatje van de machine en de gemeten boring zegt ons veel meer dan alleen “het is een Stiga” of “het is een Castelgarden”.
✅ Montageadvies & pasvorm
Begin niet meteen met demonteren. Kijk eerst wat de machine je vertelt.
Neem de bougiekabel los en beweeg het maaimes voorzichtig. Voel je beweging terwijl de mesbout zelf vastzit, kijk dan waar die beweging vandaan komt. Zit de speling tussen mes en houder, tussen houder en krukas, of beweegt de hele as mee? Dat verschil bepaalt waar je straks verder moet zoeken.
Kijk ook naar de poelie en riem voordat je alles uit elkaar haalt. Een riem die aan één kant glanzend of rafelig is, kan erop wijzen dat de poelie niet meer mooi in lijn heeft gelopen.
Verwijder daarna het maaimes. Controleer de meshouder nog terwijl hij op de as zit. Een houder die duidelijk zijdelings over de krukas kan bewegen, heeft geen nette passing meer.
Bij een oude machine kan de houder behoorlijk vastzitten. Dat is niet vreemd: vocht, vuil en corrosie hebben jarenlang tussen as en houder kunnen werken. Ga dan niet meteen slaan. Maak de aansluiting schoon, gebruik zo nodig kruipolie en probeer de houder recht van de as te trekken. Een passende trekker werkt veel gecontroleerder dan één kant loswrikken.
Wanneer de houder eraf is, maak je de krukas eerst goed schoon. Voel met je vinger langs de as. Een kleine braam of roestrand kan al voldoende zijn om een nieuwe houder halverwege te laten vastlopen.
Schuif de nieuwe houder daarna zonder geweld over de as. Hij hoort recht naar zijn positie te gaan.
Stopt hij eerder dan de oude? Haal hem er weer af.
Dan wil je eerst weten waarom hij stopt. Is de as nog vuil? Zit er een braam? Is de boring daadwerkelijk Ø22,2 mm? Of heb je ondanks de uiterlijke gelijkenis een andere uitvoering?
Gebruik de mesbout niet om het laatste stuk “er wel op te trekken”. Een bout is bedoeld om een correct gemonteerd geheel vast te zetten, niet om een verkeerde passing passend te maken.
✅ Onderhoud & controle in de praktijk
Is het probleem begonnen nadat het maaimes iets hards heeft geraakt, werk dan van buiten naar binnen: maaimes, meshouder, krukas.
Controleer eerst het maaimes. Een krom mes veroorzaakt zelf al flinke trillingen. Kijk ook rond de centrale bevestiging; een beschadigde opname kan ervoor zorgen dat het mes niet meer netjes tegen de houder ligt.
Daarna komt de meshouder. Kijk naar de boring, de voet en de poelie. Een uitgeslagen boring, vervorming of een poelie die zichtbaar scheef staat, is reden om verder te onderzoeken.
Blijft de machine na een impact verdacht, haal dan mes én houder van de krukas. Nu kun je de as zelf controleren.
Draai de kale krukas langzaam rond en gebruik een vast punt van het maaidek als referentie. Kijk naar de afstand tussen dat punt en het uiteinde van de as. Blijft die tijdens het ronddraaien gelijk, dan loopt de as op het oog netjes rond. Zie je de afstand duidelijk groter en kleiner worden, dan kan de krukas uitloop hebben of verbogen zijn.
Dat onderscheid is belangrijk. Een nieuwe meshouder kan een versleten of beschadigde houder oplossen, maar hij maakt een kromme krukas niet recht.
Controleer bij een aangedreven maaier tegelijk de aandrijfriem. Heeft de poelie langere tijd scheef gelopen, dan kan de riem al ongelijk zijn afgesleten. Monteer je alleen een nieuwe houder en laat je een beschadigde riem zitten, dan heb je maar de helft van het probleem aangepakt.
Na de montage draai je het maaimes eerst met de hand een volledige omwenteling. Het mes moet vrij blijven van het maaidek en de aandrijving moet zonder vreemde weerstand lopen. Pas daarna sluit je de bougiekabel weer aan.
Gebruik voor het definitief vastzetten het voorgeschreven aanhaalmoment van de betreffende machine of motor. We noemen hier bewust geen universele waarde: de juiste bevestiging hoort bij de specifieke constructie.
✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.
✅ Samenvatting
Deze meshouder is bedoeld voor uitvoeringen uit de Castelgarden / Mac Garda PA504-familie met een Ø22,2 mm krukasopname, 94 mm totale hoogte, 43 mm insteekdiepte en een Ø58 mm poelie.
Kijk bij een oudere maaier niet alleen naar de modelnaam. Leg de oude houder op de werkbank en vergelijk de belangrijkste maten en de vorm. Een meshouder die er bijna hetzelfde uitziet kan technisch toch een andere uitvoering zijn.
Controleer na een harde klap bovendien niet alleen het onderdeel dat je wilt vervangen. Kijk ook naar het maaimes, de passing op de as, de krukas en bij een aangedreven machine naar de riem. Zo vervang je niet zomaar een onderdeel, maar pak je de oorzaak van het probleem aan.
✅ Bumac Werkplaatstip
Begin bij trillingen niet met bestellen, maar met vaststellen waar de beweging ontstaat.
Neem de bougiekabel los, verwijder het maaimes en controleer eerst mes en meshouder. Haal daarna de houder van de krukas wanneer de oorzaak nog niet duidelijk is.
Met de kale krukas voor je kun je veel beter beoordelen of de basis nog recht loopt. Pas als dat in orde is, heeft het zin om een nieuwe meshouder te monteren.
Maak de as schoon, leg oud en nieuw naast elkaar en vergelijk Ø22,2 mm asgat, 94 mm hoogte, 43 mm insteekdiepte, Ø58 mm poelie en de gemeten 18 × 13 mm maatvoering.
Zo sleutel je niet op goed geluk, maar weet je vóór de montage waarom deze houder bij jouw machine hoort.
