Meshouder onderdeel 25 mm met 4-punts ster voor MTD Wolf-Garten Cub Cadet en Yard Machines
meshouder onderdeel, mesadapter onderdeel, mesnaaf onderdeel, maaimeshouder onderdeel, mesmeenemer onderdeel, blade adapter en blade hub.
Deze meshouder onderdeel wordt gebruikt op verschillende Europese benzinegrasmaaiers uit de MTD-machinefamilie. De uitvoering herken je aan de nominale 25 mm asopname, de 4-punts stervormige mescentrering en de opgegeven asafstand van ongeveer 64 mm. Bij Bumac hebben we het onderdeel zelf op de werkbank gehad en de belangrijkste pasvormmaten gecontroleerd.

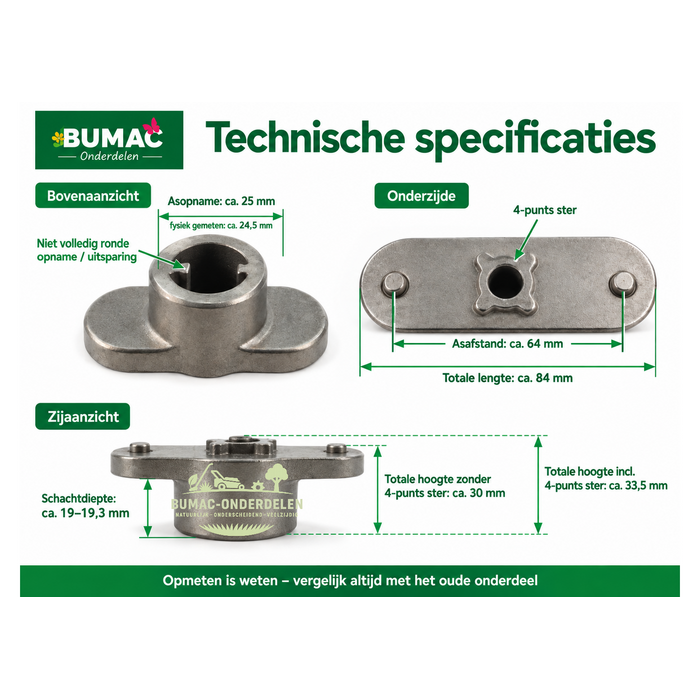

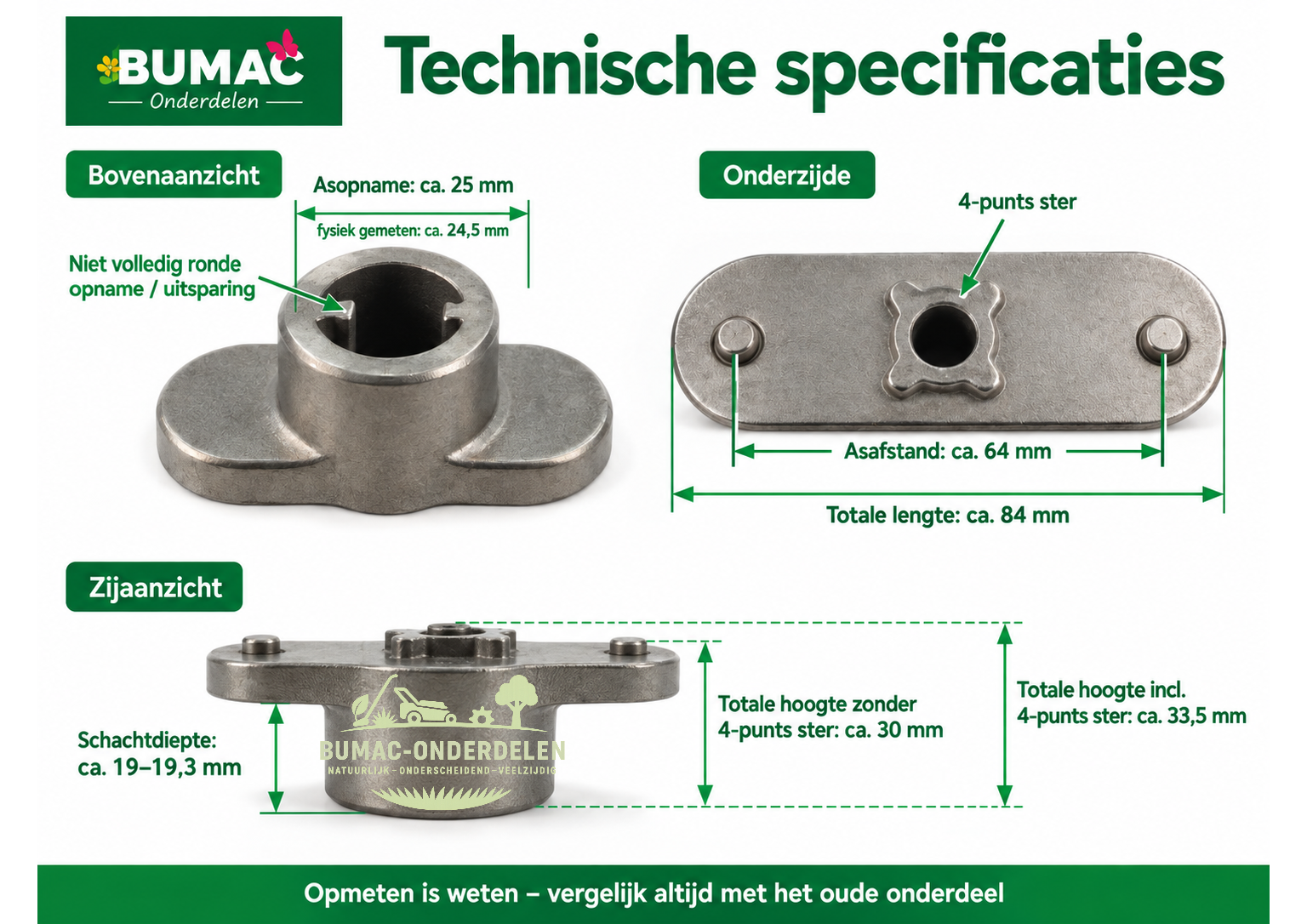

✅ Technische specificaties
Onderdeel: meshouder onderdeel / mesadapter onderdeel / blade adapter
Nominale asopname: ca. 25 mm
Fysiek gemeten asopname: ca. 24,5 mm op het ronde gedeelte
Vorm asopname: niet volledig rond, met uitsparing / spiebaan
Mescentrering:4-punts stervorm
Asafstand: ca. 64 mm volgens technische onderdeelspecificatie
Schachtdiepte / insteekdiepte: ca. 19–19,3 mm
Totale hoogte zonder uitstekende 4-punts ster: ca. 30 mm, fysiek gecontroleerd
Totale hoogte inclusief 4-punts ster: ca. 33,5 mm, fysiek gecontroleerd
Totale lengte onderdeel: ca. 84 mm, fysiek gecontroleerd
Materiaal: metaal
Toepassing: verbinding tussen krukas en maaimes
Machinegroep: loopmaaier / duwmaaier / zelfrijdende benzinegrasmaaier
Zonder de uitstekende 4-punts ster meten we een totale hoogte van ongeveer 30 mm. Meet je de ster mee, dan komt de totale hoogte uit op ongeveer 33,5 mm. Zo kun je de oude meshouder onderdeel op hetzelfde meetpunt controleren.
De asopname vraagt extra aandacht. De nominale maat is 25 mm, maar op het ronde gedeelte meten wij ongeveer 24,5 mm. De opname is niet volledig rond. Controleer daarom niet alleen de diameter, maar ook de vorm van de uitsparing / spiebaan.
✅ Toepassing & functie
Deze meshouder onderdeel zit rechtstreeks op het onderste uiteinde van de krukas. De krukas neemt de meshouder mee en de meshouder brengt die draaiende beweging over op het maaimes.
De 4-punts stervorm centreert het maaimes. De centrale opname moet daarom netjes op de krukas aansluiten en mag niet uitgeslagen zijn.
Heeft het maaimes een steen, boomwortel, stoeprand of ander hard voorwerp geraakt, kijk dan niet alleen naar de beschadigde meshouder onderdeel. Controleer ook het maaimes, de mesbout en de krukas.
Een nieuwe meshouder onderdeel op een krom maaimes of een kromme krukas haalt de oorzaak van trillingen niet weg.
✅ Geschikt voor …
MTD: 46PHM, 46SPB, 46SPH, 53SP, CC46, CC53, HB53, MBR18053H, MF21SB, MF21SK, 11A-030E000, 11A-033F000, 11A-034R200, 11A-109Q597, 11A-A06N778, 11A-A12N701, 11A-A25F799 en 11A-A2AQ897.
Cub Cadet: 11A-A2AQ710, 11A-A92J756, 11A-A9M5710, 11A-B92J710, 11A-B9M5756 en 11A-109Q710.
Wolf-Garten: Ambition 48 HW, Blue Power 48 HW, Blue Power 48 AHWES, Blue Power 53 AHW en Blue Power 53 AHWES.
Yard Machines: verschillende 21 inch grasmaaiers binnen deze MTD-machinefamilie.
Bij deze meshouder onderdeel blijft het volledige typeplaatje belangrijk. Binnen een merk of modelreeks kunnen verschillende bouwjaren en technische uitvoeringen voorkomen.
✅ Ook toepasbaar op …
Deze meshouder onderdeel hoort bij een bredere MTD-machinefamilie en kan ook op andere Europese machines voorkomen die technisch uit hetzelfde platform stammen.
We zetten zulke machines niet automatisch als passend neer omdat het merk of uiterlijk overeenkomt. Bij een machine die hierboven niet letterlijk genoemd staat, vergelijken we eerst de oude meshouder onderdeel.
Controleer daarbij:
Asopname: ca. 25 mm
Vorm opname: niet volledig rond, met dezelfde uitsparing / spiebaan
Mescentrering: 4-punts stervorm
Asafstand: ca. 64 mm
Schachtdiepte: ca. 19–19,3 mm
Totale hoogte zonder ster: ca. 30 mm
Totale hoogte inclusief ster: ca. 33,5 mm
Totale lengte: ca. 84 mm
Hier geldt echt: oude onderdeel eraf, meten en naast elkaar leggen. Dat voorkomt verwarring met een sterk gelijkende MTD-meshouder onderdeel uit een andere familie.
✅ Montageadvies & pasvorm
Maak de bougiekabel los voordat je onder het maaidek werkt en zet de machine stabiel neer. Verwijder daarna het maaimes en haal de oude meshouder onderdeel van de krukas.
Maak het onderste uiteinde van de krukas goed schoon. Roest, vuil en bramen zitten juist op de plaats waar de nieuwe meshouder onderdeel moet aansluiten.
Leg oud en nieuw naast elkaar. Begin bij de centrale opname. Vergelijk niet alleen de diameter, maar ook de vorm van de uitsparing / spiebaan. Kijk daarna naar de 4-punts ster, de hoogte en de volledige vorm van het onderdeel.
De meshouder onderdeel hoort recht en zonder geweld over de krukas te schuiven.
Past hij niet, trek hem dan niet met de mesbout verder op de as en ga er niet op slaan. Controleer eerst of de krukas schoon en onbeschadigd is en meet de opname opnieuw.
Zit de oude meshouder onderdeel muurvast, maak de aansluiting schoon en laat zo nodig kruipolie inwerken. Trek hem zo gelijkmatig mogelijk los. Een geschikte kleine trekker werkt hierbij beter dan zwaar aan één zijde wrikken.
Controleer vóór montage ook de krukas. Draai de kale krukas rustig met de hand rond en kijk vanaf de zijkant naar het uiteinde. Dat hoort tijdens één omwenteling niet zichtbaar heen en weer te lopen.
Na montage draai je het maaimes eerst met de hand een volledige ronde door het maaidek. Het mes moet overal vrijlopen.
Gebruik voor het definitieve vastzetten het voorgeschreven aanhaalmoment van de betreffende machine.
✅ Onderhoud & controle in de praktijk
Controleer deze meshouder onderdeel wanneer het maaimes er toch af is voor slijpen of vervangen.
Kijk vooral naar de centrale asopname, uitsparing / spiebaan, 4-punts ster en het draagvlak van het maaimes.
Oppervlakteroest hoeft op zichzelf geen probleem te zijn. Let vooral op uitgeslagen metaal, vervorming van de opname, beschadigde sterpunten, scheuren en blank gepolijste bewegingssporen.
Voel je speling aan het maaimes, dan hoeft de meshouder onderdeel niet automatisch de oorzaak te zijn. Controleer ook de mesbout, het maaimes en de krukas.
Heeft de maaier iets hards geraakt en trilt de machine daarna, controleer eerst het maaimes. Haal bij twijfel maaimes en meshouder onderdeel weg en draai de kale krukas rustig rond.
Blijft de machine na reparatie ongewoon trillen, werk er dan niet mee door. Zoek eerst uit waar de onbalans vandaan komt.
✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.
✅ Samenvatting
Deze meshouder onderdeel is bedoeld voor verschillende MTD-, Cub Cadet-, Wolf-Garten- en Yard Machines benzinegrasmaaiers met de passende 25 mm krukasopname en 4-punts stervorm.
Op ons fysieke onderdeel meten we ongeveer 24,5 mm op het ronde gedeelte van de asopname, een totale lengte van ongeveer 84 mm, ongeveer 30 mm totale hoogte zonder de ster en ongeveer 33,5 mm inclusief de uitstekende 4-punts ster.
Controleer vóór bestelling niet alleen merk of model. Vergelijk ook de centrale opname, uitsparing, stervorm, hoogte en de oude meshouder onderdeel.
✅ Bumac Werkplaatstip
Heeft het maaimes iets hards geraakt en is daarna de meshouder onderdeel beschadigd? Monteer de nieuwe meshouder dan niet direct.
Haal eerst het maaimes en de oude meshouder onderdeel weg en draai de kale krukas langzaam met de hand rond. Kijk vanaf de zijkant naar het uiteinde en gebruik een vast punt van het maaidek als referentie.
Zie je het uiteinde tijdens het draaien heen en weer lopen, controleer dan eerst de krukas.
Schuift de nieuwe meshouder onderdeel niet vanzelf op zijn plaats terwijl hij er hetzelfde uitziet? Stop dan. Niet slaan en niet aantrekken met de mesbout. Meet de as opnieuw en vergelijk vooral de vorm van de centrale opname.
