Meshouder onderdeel met dubbele riemschijf 22,2 mm voor Murray, Snapper en Simplicity grasmaaiers

meshouder, mesadapter, mesnaaf, blade adapter, meshouder met poelie en meshouder met dubbele riemschijf.

Dit meshouder onderdeel met dubbele riemschijf wordt gebruikt op verschillende Murray, Snapper en Simplicity grasmaaiers, gazonmaaiers en loopmaaiers. Bekende toepassingen zijn onder andere Murray MX450, MX500, MX550, MXH650, MXH675 en MXTH675, Snapper ERDS19700, ERDS19700HW en SP19550EX en Simplicity ERDS19675 en ERDV19675HW.

Het meshouder onderdeel vormt de verbinding tussen de motoras, het maaimes en de riemaandrijving. Bij vervanging kijken we daarom niet alleen naar de 22,2 mm asopname, maar ook naar de poelie, bevestigingspunten, riemloop en de omliggende onderdelen. Zo controleer je niet alleen of het onderdeel past, maar ook of de rest van de constructie nog goed samenwerkt.

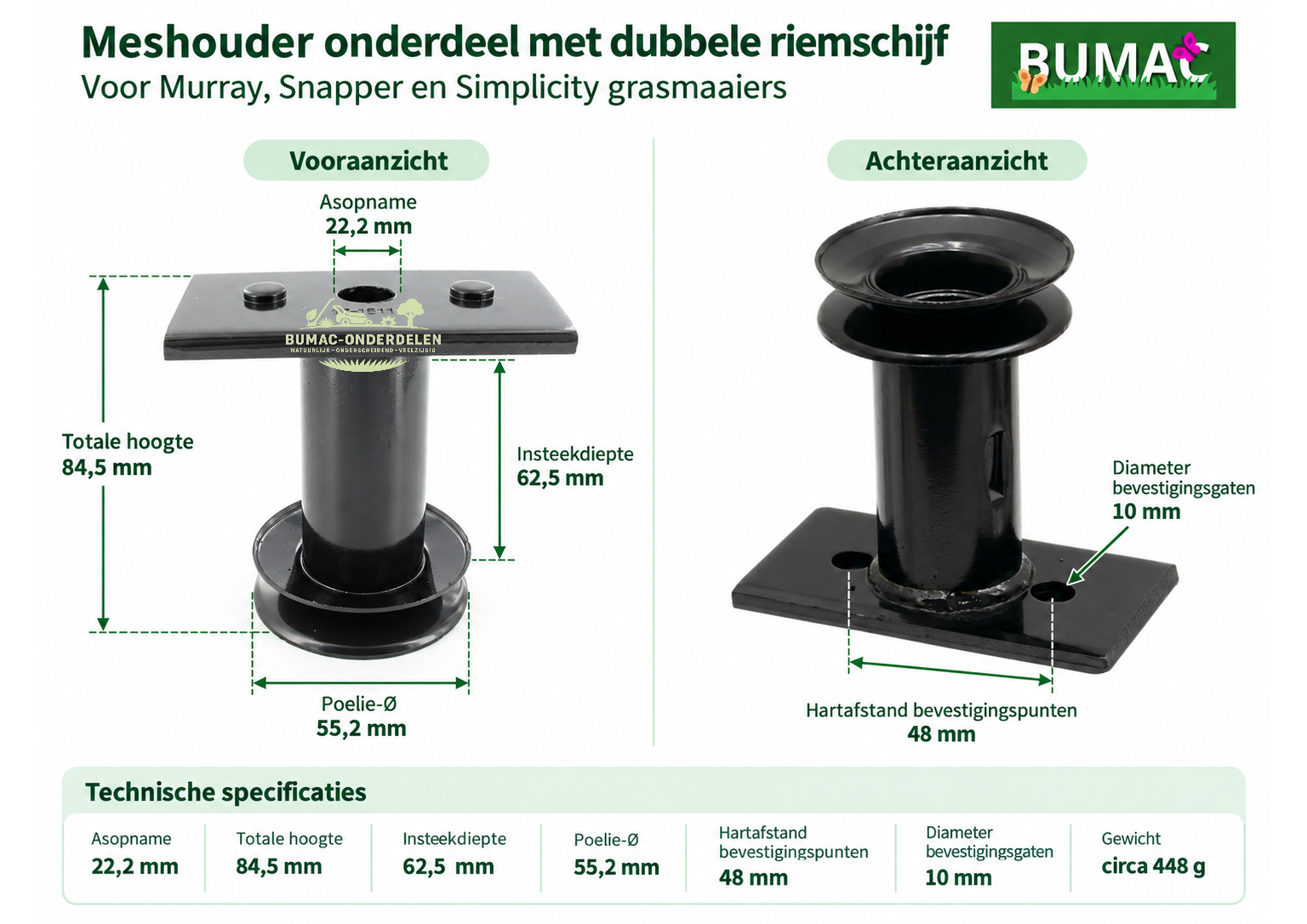

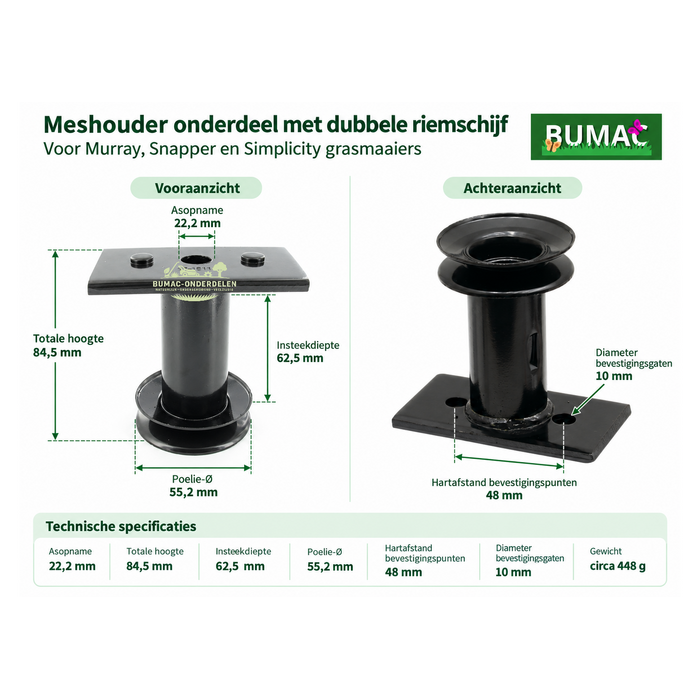

✅ Technische specificaties

Onderdeel: meshouder / mesadapter met dubbele riemschijf
Asopname: 22,2 mm
Totale hoogte: 84,5 mm
Insteekdiepte: 62,5 mm
Poelie-Ø: 55,2 mm
Hartafstand bevestigingspunten: 48 mm
Diameter bevestigingsgaten: 10 mm
Gewicht: circa 448 g
Machinegroep: grasmaaiers, gazonmaaiers en loopmaaiers
Merken: Murray / Snapper / Simplicity

✅ Toepassing & functie

Deze meshouder zit direct op de motoras en draagt het maaimes. Tegelijk vormt de geïntegreerde riemschijf een onderdeel van de aandrijving van de loopmaaier. Daarmee heeft één onderdeel dus twee belangrijke functies: het maaimes goed op zijn plaats houden én zorgen dat de aandrijfriem netjes over de poelie kan lopen.

Juist daarom kijken we bij slijtage verder dan alleen naar de opname voor het maaimes. Een uitgeslagen asopname, ingesleten riemgroef, beschadigde bevestigingspunten of vervormde meshouder kan zorgen voor speling, trillingen, onrust in het maaimes of een riem die niet meer netjes loopt.

✅ Geschikt voor …

Murray

550 Champion
CXM 550
MX 450
MX 500
MX 550
MXH 550
MXH 650
MXH 675
MXM 500
MXMH 575 EX
MXMH 625
MXMH 650 E
MXMH 850 EX
MXTH 675
MXTH 675 EX
MXU 16550 E
MXMU 19675 E

Simplicity

ERDP16550
ERDS16550
ERDS19675
ERDV19675HW
ERDV19675EXHW

Snapper

ERDP16575EX
ERDS16675
ERDS17550
ERDS17550E
ERDS19700
ERDS19700HW
ERDV16675
ERDV16675EX
ERDV19675
ERDV19675EX
ERDV19850EHW
S19550FC/EX
SP19550EX
SP196750FC

✅ Ook toepasbaar op …

Murray

880419X51N
880422X51N
880499X51N
880595X51N
880752X51N
880805X51N
880806X51N
880891X51N
884066
884067
884142
884143
884146
884147
SLX550

Murray - controleer uitvoering en maatvoering

CXM 550 E
MX 500 E
MXM 550
MXMH 500
MXMH 625 E
MXMH 850 E

Yardking - mogelijke toepassing

MX450
MX550

Bij deze mogelijke en aanvullende toepassingen altijd het bestaande onderdeel vergelijken. Controleer minimaal de 22,2 mm asopname, 84,5 mm totale hoogte, 55,2 mm poelie, bevestigingspunten en uitvoering van de riemschijf. Alleen dezelfde maaibreedte of hetzelfde motortype is niet voldoende om de juiste meshouder te bepalen.

✅ Montageadvies & pasvorm

Leg de oude en nieuwe meshouder vóór montage naast elkaar. Controleer de 22,2 mm asopname, totale hoogte, insteekdiepte, poelie, bevestigingspunten en positie van de riemgroeven. Meshouders kunnen op het eerste gezicht sterk op elkaar lijken terwijl één maat of de hoogte van de poelie anders is.

De 22,2 mm opname moet netjes op de motoras passen zonder voelbare zijdelingse speling. Zit de oude meshouder los op de as, controleer dan niet alleen de meshouder. Kijk ook of de motoras zelf niet is ingesleten of beschadigd.

Controleer tijdens demontage direct het maaimes, de mesbout, ring, V-snaar, riemgeleiding en de poelie van de oude meshouder. Slijtage aan één onderdeel kan invloed hebben op de rest van de constructie.

Zit de oude meshouder na jaren gebruik vast op de motoras, ga dan niet hard aan de poelie wrikken of erop slaan. Vuil en corrosie kunnen ervoor zorgen dat de meshouder stevig vastzit. Maak de verbinding schoon, laat eventueel kruipolie inwerken en gebruik indien nodig een passende trekker.

Heeft de grasmaaier een steen, boomwortel, putdeksel of ander hard voorwerp geraakt, controleer dan vóór montage van het nieuwe onderdeel ook het maaimes en de motoras. Een krom maaimes of een motoras die slingert blijft trillingen veroorzaken, ook wanneer de meshouder nieuw is.

Gebruik bij montage altijd de montagevolgorde en het aanhaalmoment die bij de exacte machine horen.

✅ Onderhoud & controle in de praktijk

Kijk bij deze meshouder ook naar de riemgroef van de poelie. Een sterk ingesleten groef kan ervoor zorgen dat de V-snaar te diep loopt of niet meer netjes op de flanken wordt gedragen.

Controleer daarom meteen de V-snaar. Let op rafels, scheuren, versmalde zijkanten, glanzende flanken en zwart riemstof rond de poelie. Dit zijn aanwijzingen dat de aandrijving niet meer optimaal loopt.

Controleer ook de mesbout en ring. Een beschadigde bout, vervormde ring of verkeerde bevestiging kan ervoor zorgen dat het maaimes niet goed tegen de meshouder wordt geklemd.

Blijft de machine na vervanging trillen, begin dan opnieuw bij de basis en controleer stap voor stap: motoras, passing van de meshouder, maaimes, mesbevestiging en riemloop. Een nieuw onderdeel kan een kromme motoras of een verkeerd gemonteerd maaimes niet corrigeren.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Dit meshouder onderdeel met dubbele riemschijf heeft een 22,2 mm asopname, een totale hoogte van 84,5 mm en een poelie van 55,2 mm. Het onderdeel wordt gebruikt op verschillende Murray, Snapper en Simplicity grasmaaiers, gazonmaaiers en loopmaaiers.

Omdat deze meshouder zowel het maaimes als de riemaandrijving raakt, controleren we bij vervanging altijd verder. Kijk ook naar maaimes, mesbout, ring, motoras, V-snaar, riemgeleiding en de toestand van de poelie. Daarmee voorkom je dat een nieuwe meshouder wordt gemonteerd terwijl de werkelijke oorzaak van speling, trillingen of riemslijtage ergens anders zit.

✅ Bumac Werkplaatstip

Moet deze meshouder worden vervangen omdat de riemschijf is ingesleten? Pak dan ook de oude V-snaar even in de hand. Zijn de flanken glad, hard, versmald of gerafeld, kijk dan kritisch of het verstandig is die oude snaar opnieuw over de nieuwe poelie te laten lopen.

Is de meshouder beschadigd geraakt na een harde klap, controleer dan vóór montage of maaimes en motoras nog recht lopen. Draai de motoras rustig rond en let op zichtbare slingering. Een nieuwe meshouder op een kromme motoras lost de oorzaak niet op.
