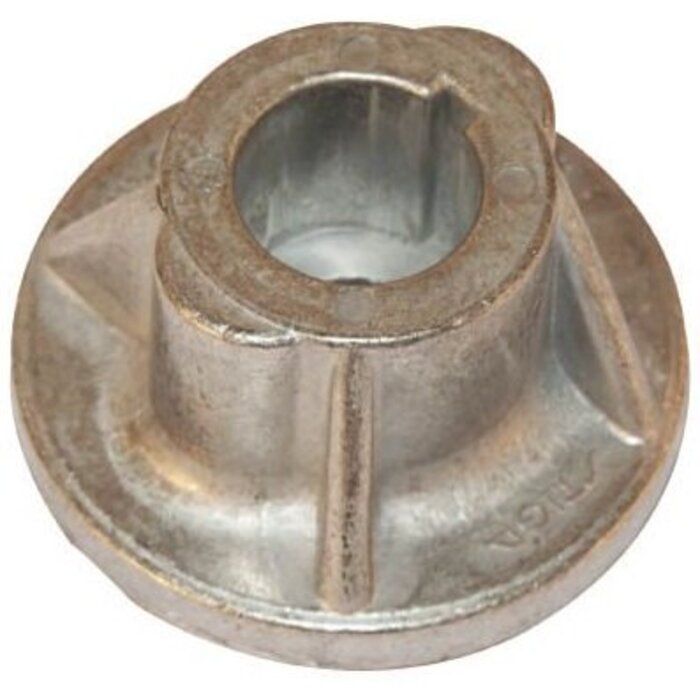

Meshouder onderdeel 22,2 mm voor Stiga Castelgarden Mountfield en Alpina grasmaaiers

meshouder onderdeel, mesadapter onderdeel, mesnaaf onderdeel, maaimeshouder onderdeel, mesmeenemer onderdeel, blade adapter en blade hub.

Deze meshouder onderdeel voor Stiga, Castelgarden, Mountfield en Alpina zit rechtstreeks op de krukas en draagt het maaimes. Je komt deze uitvoering onder andere tegen op Stiga Dino 45, Dino 45 Euro, Dino 47 en Multiclip 46, maar ook op verschillende Castelgarden P504-uitvoeringen en verwante machines uit dezelfde familie.

Heb je het maaimes al verwijderd en blijkt de oude meshouder uitgeslagen, vastgeroest of beschadigd? Dan begint de controle hier. Deze uitvoering herken je aan het 22,2 mm asgat, de 4 mm spiebaan, de 36 mm uitwendige hoogte en de 19,5 mm insteekdiepte.

Pak de oude meshouder erbij en leg hem naast de nieuwe. Kijk niet alleen naar de vorm of het merk op de motorkap, maar vergelijk de asopname, spiebaan, hoogte en passing. Binnen Stiga, Castelgarden, Mountfield en Alpina bestaan meerdere meshouders die op een foto bijna hetzelfde kunnen lijken, maar technisch toch anders zijn.

✅ Technische specificaties

Onderdeel: meshouder onderdeel / mesadapter onderdeel
Diameter asgat:22,2 mm
Spiebaan:4 mm
Hoogte uitwendig:36 mm
Hoogte inwendig / insteekdiepte:19,5 mm

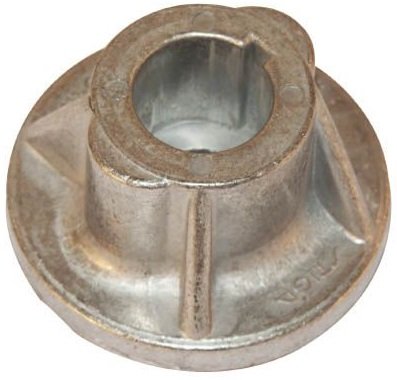

Constructie: ronde gegoten meshouder met centrale verhoogde asopname en verstevigingsribben
Toepassing: verbinding tussen krukas en maaimes
Machinegroep: loopmaaier / benzinegrasmaaier

Let bij het meten goed op het verschil tussen uitwendige hoogte en insteekdiepte. De meshouder zelf meet uitwendig ongeveer 36 mm hoog. De krukas valt ongeveer 19,5 mm in de centrale opname.

Daarna kijk je naar de 4 mm spiebaan. Alleen vaststellen dat de krukas ongeveer 22,2 mm meet is niet voldoende. De spiebaan en de vorm van de centrale opname moeten eveneens overeenkomen met de oude meshouder.

✅ Toepassing & functie

De meshouder zit onder aan de krukas van de motor. Zodra de motor draait, neemt de krukas de meshouder mee en brengt de meshouder die draaiende beweging over op het maaimes.

Daarom moet hij recht, volledig en zonder ongewenste speling op de as zitten.

Kijk bij de oude meshouder vooral in de centrale opname. Is de spiebaan aan één zijde uitgeslagen, zie je blank geschuurd metaal of heeft de houder merkbare ruimte op de krukas gekregen, dan heeft daar beweging gezeten terwijl de verbinding juist vast hoort te zijn.

Heeft het maaimes een steen, boomwortel, stoeprand of dikke tak geraakt? Vervang dan niet automatisch alleen het onderdeel dat zichtbaar beschadigd is. Controleer ook het maaimes, de spie en spiebaan, de bevestiging en het onderste uiteinde van de krukas.

Een nieuwe meshouder op een krom maaimes of beschadigde krukas lost de oorzaak van trillingen niet op.

✅ Geschikt voor …

Stiga: Dino 45, Dino 45 Euro, Dino 47, Multiclip 46.
Castelgarden / Mac Garda: P504, P504TR, P504TRE.

Dit zijn de toepassingen die rechtstreeks binnen deze meshouder- en referentiefamilie terugkomen.

Toch blijft ook hier het oude onderdeel belangrijk. Zeker bij oudere grasmaaiers kunnen binnen dezelfde modelnaam verschillende bouwjaren of uitvoeringen voorkomen.

✅ Ook toepasbaar op …

Binnen dezelfde meshouderfamilie komen daarnaast toepassingen voor op:

Stiga: Duoclip, Starclipper 46, Tornado 45.
Castelgarden / Mac Garda: PAN504.
Mountfield: 46 M.

Heb je een Mountfield, Alpina, Stiga of Castelgarden die niet letterlijk hierboven staat? Dan beoordelen we de pasvorm niet alleen op merknaam.

Controleer dan de oude meshouder op:

Asgat: 22,2 mm
Spiebaan: 4 mm
Uitwendige hoogte: 36 mm
Inwendige hoogte / insteekdiepte: 19,5 mm
Vorm: ronde gegoten flens met centrale verhoogde opname

Lijkt hetzelfde is nog niet automatisch past hetzelfde.

Juist bij meshouders kan een kleine afwijking in hoogte, boring of spiebaan voldoende zijn om een onderdeel ongeschikt te maken.

✅ Montageadvies & pasvorm

Maak voordat je onder het maaidek werkt de bougiekabel los en zet de maaier stabiel neer. Trek werkhandschoenen aan; ook een bot maaimes kan nog behoorlijk scherp zijn.

Verwijder eerst het maaimes.

Kijk voordat je verder demonteert goed hoe de bevestiging opgebouwd zit. Leg losse delen in dezelfde volgorde neer waarin ze van de machine komen. Dat voorkomt dat je bij het terugbouwen moet gokken waar een ring, bus of ander bevestigingsdeel hoorde.

Nu ligt de meshouder vrij.

Zit de oude meshouder vast op de krukas? Begin dan niet meteen met hard wrikken of slaan. Maak eerst de overgang tussen krukas en meshouder schoon. Zit daar roest tussen, laat dan zo nodig wat kruipolie inwerken.

Probeer de meshouder daarna zo recht mogelijk van de krukas te trekken. Wanneer hij echt vastzit, werkt een passende kleine trekker doorgaans beter dan kracht aan één zijde.

Is de oude meshouder verwijderd, maak dan eerst de krukas schoon.

Verwijder roest, vuil en eventuele bramen rond de as en spiebaan. Een braam van een oude beschadiging kan al genoeg zijn om de nieuwe meshouder halverwege te laten vastlopen.

Leg vervolgens oud en nieuw naast elkaar.

Controleer achtereenvolgens:

22,2 mm asopname
4 mm spiebaan
36 mm uitwendige hoogte
19,5 mm insteekdiepte
vorm van de centrale opname
vorm en hoogte van de complete meshouder

Schuif de nieuwe meshouder daarna rustig over de krukas.

Hij hoort recht en zonder geweld op zijn plaats te komen.

Loopt hij halverwege vast?

Stop dan.

Niet met een hamer verder slaan en ook niet proberen de laatste millimeters met de mesbout naar binnen te trekken. Haal hem terug en controleer opnieuw op roest, bramen, beschadiging van de as of een afwijkende opname.

De juiste meshouder hoeft niet met geweld passend gemaakt te worden.

Controleer voordat het maaimes teruggaat ook het mes zelf. Leg het indien nodig op een vlakke ondergrond en kijk of het zichtbaar vervormd is. Controleer tevens het gedeelte waarmee het maaimes tegen de meshouder komt.

Monteer daarna alles volgens de constructie van de betreffende machine.

Draai vóór het starten het maaimes met de hand een volledige omwenteling. Het moet overal vrij door het maaidek bewegen en mag nergens raken.

Gebruik voor het definitief vastzetten het voorgeschreven aanhaalmoment van de betreffende machine. Een willekeurig universeel aanhaalmoment hoort hier niet thuis.

✅ Onderhoud & controle in de praktijk

Wanneer je het maaimes verwijdert om het te slijpen of vervangen, ligt ook de meshouder goed bereikbaar. Dat is het moment om hem even mee te nemen in de controle.

Begin bij de centrale opname en de spiebaan.

Zie je dat de spiebaan aan één kant wijder is geworden of opvallend blank en glimmend is? Dan heeft de meshouder waarschijnlijk ten opzichte van de krukas bewogen.

Controleer daarnaast op scheuren in het gietwerk, vervorming van de centrale opname, uitgeslagen materiaal rond de spiebaan en duidelijke bewegingssporen op de passing.

Een beetje oppervlakteroest aan de buitenzijde hoeft geen reden tot vervanging te zijn. De toestand van de passing op de krukas is technisch veel belangrijker.

Voel je speling aan het maaimes, vervang dan niet blind alleen de meshouder. Controleer ook het maaimes, de bevestiging, spie en krukas.

Heeft de maaier iets hards geraakt en trilt hij daarna sterk? Werk dan systematisch:

eerst maaimes,
daarna meshouder en spiebaan,
daarna krukas.

Zo voorkom je dat een nieuwe meshouder wordt gemonteerd terwijl de echte oorzaak nog in de machine zit.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Deze meshouder onderdeel voor Stiga, Castelgarden, Mountfield en Alpina wordt gebruikt op verschillende loopmaaiers, waaronder Stiga Dino 45, Dino 45 Euro, Dino 47 en Multiclip 46 en Castelgarden P504, P504TR en P504TRE.

De belangrijkste pasvormmaten zijn:

Asgat: 22,2 mm
Spiebaan: 4 mm
Uitwendige hoogte: 36 mm
Inwendige hoogte / insteekdiepte: 19,5 mm

Klopt het machinemodel én komen deze maten en de vorm overeen met de oude meshouder, dan zit je in de juiste meshouderfamilie.

Niet alleen kijken. Meten. Bij een meshouder kunnen een paar millimeter of een andere spiebaan bepalen of het onderdeel werkelijk past.

✅ Bumac Werkplaatstip

Heeft het maaimes een steen, boomwortel of ander hard voorwerp geraakt en is daarna de meshouder beschadigd? Monteer dan niet meteen het nieuwe onderdeel.

Haal eerst maaimes en oude meshouder van de krukas.

Draai vervolgens de kale krukas langzaam met de hand rond. Kijk vanaf de zijkant naar het onderste uiteinde en gebruik een vast punt van het maaidek als referentie.

Blijft de afstand tijdens één volledige omwenteling gelijk, dan loopt het uiteinde visueel recht.

Zie je de krukas duidelijk heen en weer bewegen, controleer dan eerst de krukas voordat je een nieuwe meshouder monteert.

En schuift de nieuwe meshouder niet netjes over een schone en braamvrije as?

Niet slaan. Niet aantrekken met de mesbout. Eerst opnieuw meten en vergelijken.
