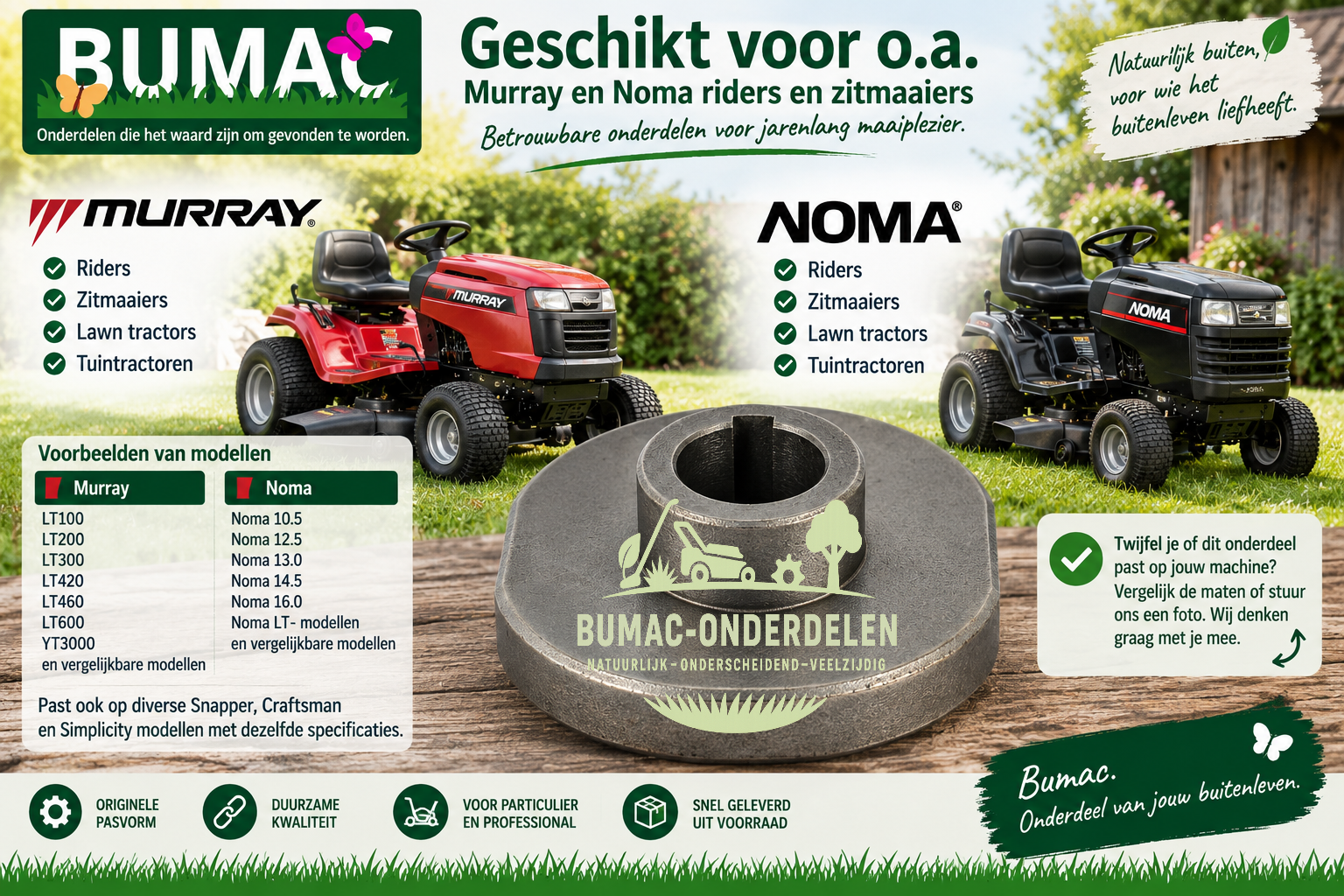

Meshouder onderdeel 15,8 mm voor Murray en Noma riders en zitmaaiers

meshouder, mesadapter, mesnaaf, maaimeshouder, blade adapter, blade hub, Murray onderdeel, Noma onderdeel, rider onderdeel en zitmaaier onderdeel.

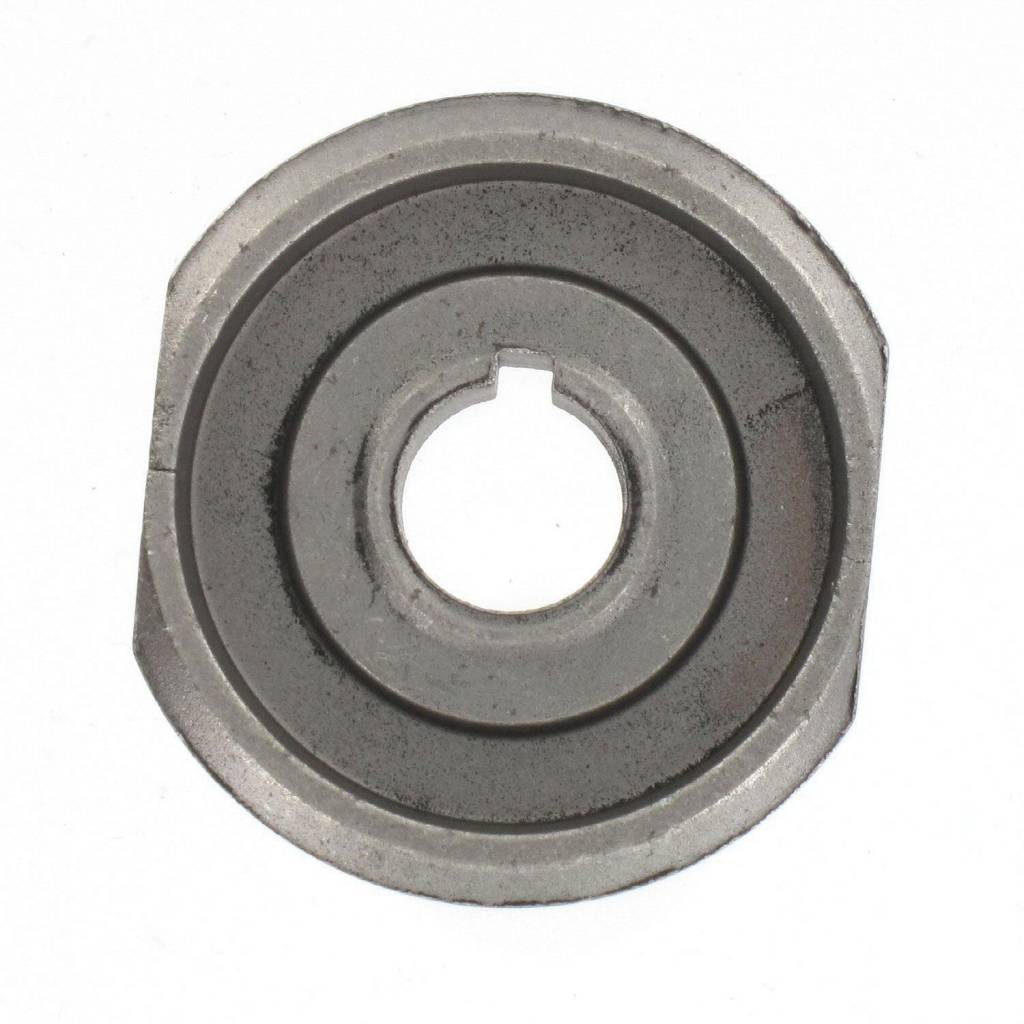

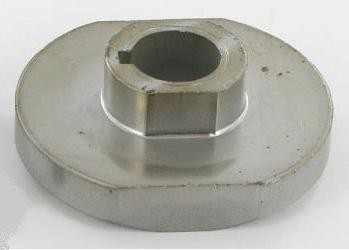

Deze meshouder onderdeel voor Murray en Noma riders en zitmaaiers hoort bij de bekende 20617 / 454211-meshouderfamilie en wordt onder andere toegepast op Murray 2-30104, 3-25002, 3-31704, 4-36500, 4-36504, 7-36561 en 9-3697. De houder zit op een mesas van ongeveer 15,8 mm en vormt de verbinding tussen de mesas en het maaimes.

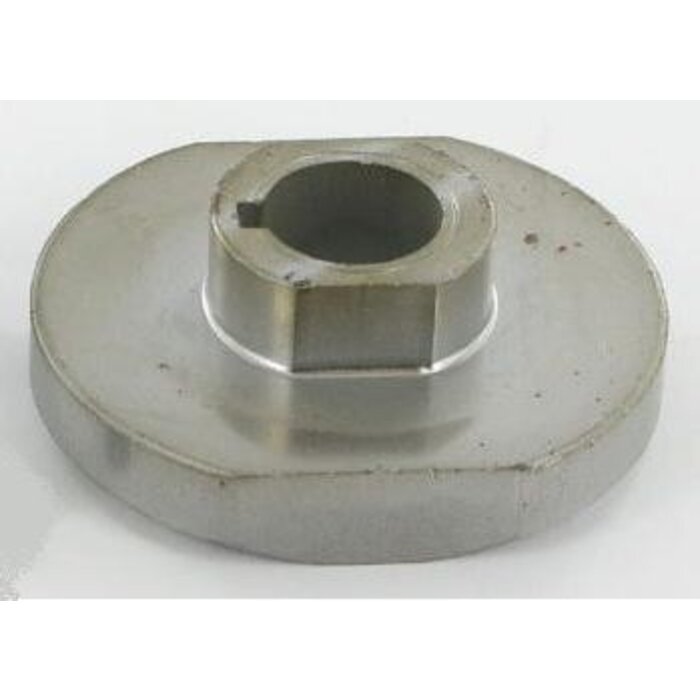

Bij Bumac kennen we deze uitvoering al langer als meshouder voor Murray en Noma zitmaaiers, voor lagerblok 20617 en 454211. We hebben de houder daarnaast zelf op de werkbank gehad en nagemeten. Het huis is ongeveer 18 mm hoog; meet je over de verdikte rand rond de naaf, dan kom je ongeveer op 20 mm. Dat verschil zit dus in de plek waar je de schuifmaat neerzet.

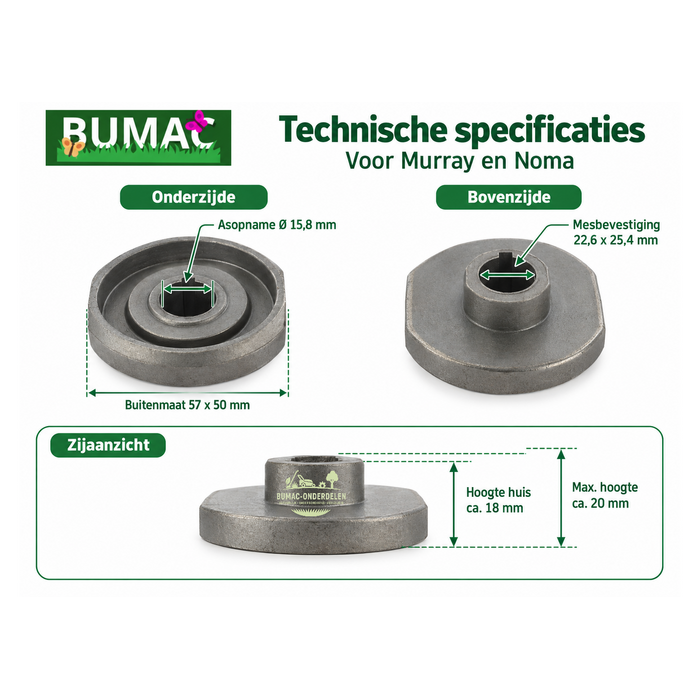

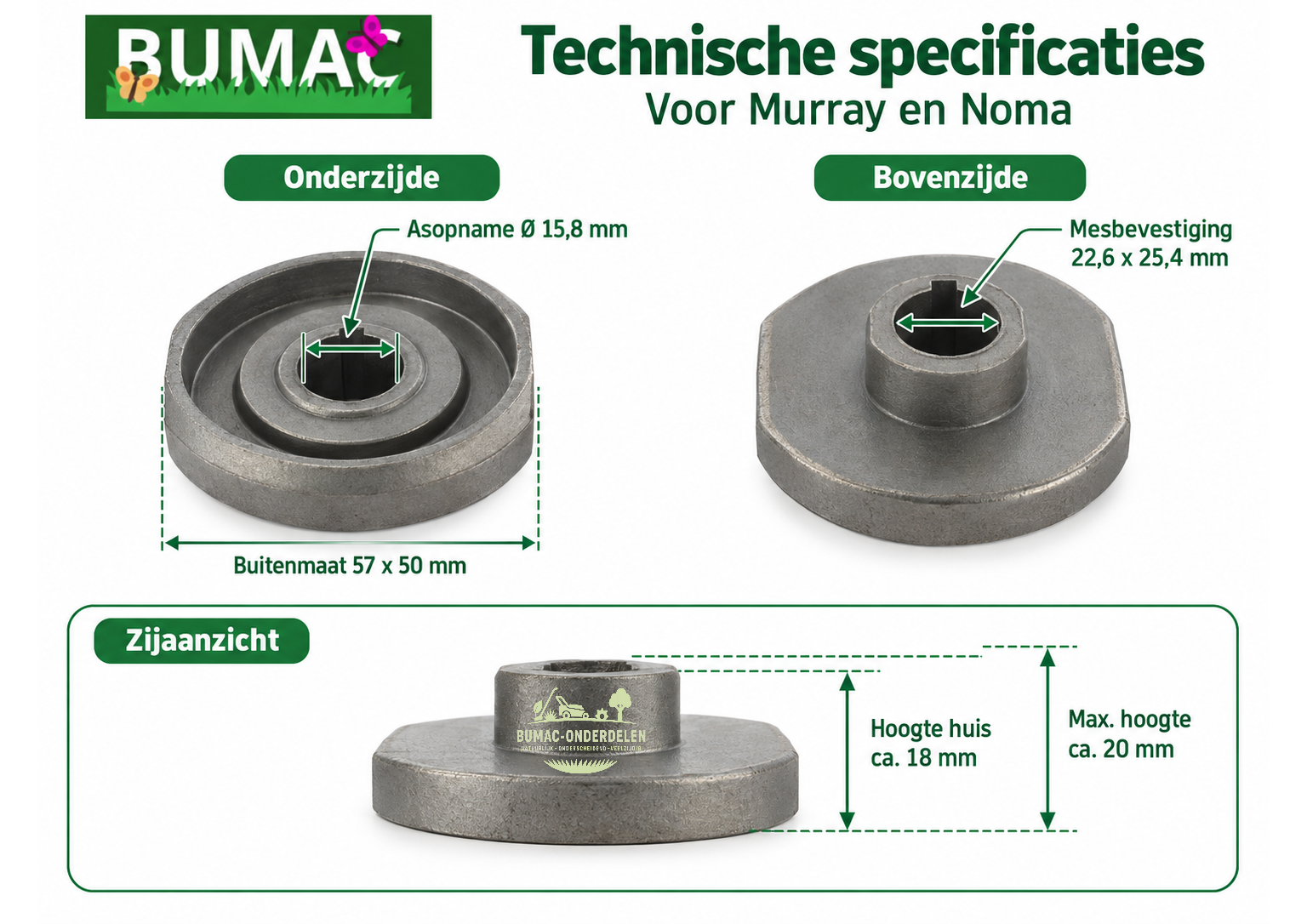

✅ Technische specificaties

Onderdeel: meshouder / mesadapter / blade adapter
Asopname: ca. 15,8 mm / 5/8 inch
Mesbevestiging:22,6 x 25,4 mm
Buitenmaat: ca. 57 x 50 mm
Hoogte huis: ca. 17,9–18 mm
Maximale hoogte inclusief verdikte rand: ca. 20 mm
Uitvoering: metalen meshouder met verdikte rand rond de centrale naaf
Toepassing: verbinding tussen mesas en maaimes
Machinegroep: rider / zitmaaier / tuintrekker
Merken:Murray en Noma

Meet je de oude houder na en kom je op ongeveer 18 mm, terwijl je elders 20 mm tegenkomt, dan hoeft dat dus geen andere uitvoering te zijn. Meet eerst nog een keer over de verdikte rand rond de naaf.

✅ Toepassing & functie

De meshouder zit onder het maaidek op de mesas en onder het maaimes. De mesas draait de houder mee en de houder neemt vervolgens het maaimes mee.

Dat betekent ook dat deze plek een flinke klap krijgt wanneer het maaimes een steen, wortel, dikke tak of ander hard voorwerp raakt. Is daarna de meshouder beschadigd, kijk dan niet alleen naar het onderdeel dat je in je hand hebt.

Draai de mesas met de hand rond en kijk of hij slingert. Pak hem vast en voel of er speling op de lagering zit. Een nieuwe meshouder op een kromme as of versleten lagering haalt de oorzaak niet weg.

Kijk bij de oude houder ook naar de centrale opname. Zie je uitgeslagen metaal, een ovaal geworden passing, een scheur of duidelijke sporen dat de houder op de as heeft bewogen, dan hoort die houder vervangen te worden.

✅ Geschikt voor …

Murray

2-30104
3-25002
3-31704
4-36500
4-36504
7-36561
9-3697

Heb je een andere oudere Murray rider of zitmaaier, leg de oude houder dan eerst naast deze uitvoering. Alleen een as van ongeveer 15,8 mm zegt nog niet alles.

Controleer ook de 22,6 x 25,4 mm mesbevestiging, de 57 x 50 mm buitenmaat, de hoogte en vooral de vorm van de centrale opname.

✅ Ook toepasbaar op …

Noma

Deze meshouder wordt ook gebruikt op oudere Noma riders en zitmaaiers uit dezelfde Murray/Noma-onderdelenfamilie.

Bij Noma zouden wij nooit alleen naar het merk op de motorkap kijken. Daar zijn in de loop der jaren verschillende mesas- en meshouderconstructies gebruikt.

Pak daarom de oude houder erbij en controleer:

Asopname: ca. 15,8 mm
Mesbevestiging: 22,6 x 25,4 mm
Buitenmaat: ca. 57 x 50 mm
Hoogte huis: ca. 18 mm
Hoogte over de verdikte rand: ca. 20 mm
Vorm van de asopname: gelijk aan de oude houder

Bij onder andere de Noma 10/30 komen afwijkende meshouder-/asuitvoeringen voor. Een Noma-machine is dus niet automatisch een match omdat het merk klopt. Oude onderdeel eraf, meten en naast elkaar leggen is hier de veilige route.

✅ Montageadvies & pasvorm

Haal de oude houder van de machine en maak de mesas eerst goed schoon. Roest en aangekoekt vuil zitten precies op de plek waar je straks wilt meten en vergelijken.

Leg oud en nieuw naast elkaar.

Begin bij de 15,8 mm asopname. Kijk daarna naar de 22,6 x 25,4 mm mesbevestiging en vergelijk de buitenvorm en hoogte.

Kijk ook naar de spie en spiebaan. Is de spie beschadigd of de spiebaan uitgeslagen, dan kan een nieuwe meshouder alsnog gaan werken op de as.

Zit de oude houder muurvast? Ga dan niet meteen zwaar op de mesas slaan. Maak de verbinding schoon, laat zo nodig kruipolie inwerken en kijk eerst hoe alles geborgd zit. Een oude meshouder kan na jaren behoorlijk vast zitten; een beschadigde of kromgeslagen mesas erbij maken schiet niets op.

Controleer voordat het maaimes weer gemonteerd wordt ook de as. Draai hem rustig rond en kijk vanaf de zijkant naar het uiteinde. Dat uiteinde hoort tijdens het draaien niet heen en weer te lopen.

Voel meteen aan de lagering. De as moet soepel draaien zonder duidelijke zijwaartse speling, haken of korrelig gevoel.

Na montage draai je het maaimes eerst met de hand een volledige ronde door het maaidek. Het mes moet overal vrij blijven.

✅ Onderhoud & controle in de praktijk

Pak bij onderhoud het maaimes aan beide uiteinden vast en voel of er ongewenste beweging in de constructie zit.

Voel je speling, dan hoeft de meshouder niet automatisch de boosdoener te zijn. Kijk ook naar de mesas, lagers en het lagerhuis.

Bij de meshouder zelf letten wij vooral op de centrale opname en de plaats waar het maaimes wordt gedragen.

Blank gepolijste bewegingssporen, een uitgeslagen asgat, beschadiging rond de mesopname, een scheur of zichtbare vervorming vertellen meer dan wat oppervlakteroest aan de buitenkant.

Heeft het maaimes iets hards geraakt, kijk dan ook naar het maaimes zelf. Een krom mes kan opnieuw trillingen veroorzaken, ook wanneer de meshouder en mesas nog goed zijn.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Deze meshouder onderdeel voor Murray en Noma riders en zitmaaiers hoort bij de 20617 / 454211-familie en wordt onder andere toegepast op Murray 2-30104, 3-25002, 3-31704, 4-36500, 4-36504, 7-36561 en 9-3697.

De houder heeft een asopname van ca. 15,8 mm, een mesbevestiging van 22,6 x 25,4 mm en een buitenmaat van ongeveer 57 x 50 mm.

Bij de hoogte kun je twee maten tegenkomen. Het huis zelf meet ongeveer 17,9–18 mm. Over de verdikte rand rond de naaf meet je ongeveer 20 mm.

Heb je een andere Murray- of Noma-machine, vergelijk dan niet alleen het merk of de asdiameter. Leg de oude houder ernaast en controleer asopname, mesbevestiging, hoogte en vorm.

✅ Bumac Werkplaatstip

Heeft de maaier een flinke klap gehad en vervang je daarom de meshouder? Monteer de nieuwe dan niet meteen.

Haal eerst het mes en de oude houder weg en draai de kale mesas met de hand rond. Kijk vanaf de zijkant naar het uiteinde van de as en gebruik een vast punt aan het maaidek als referentie.

Zie je het uiteinde tijdens het draaien heen en weer bewegen, dan slingert de as. Dan eerst daar naar kijken voordat het nieuwe onderdeel erop gaat.

En bij het meten van deze houder: ongeveer 18 mm op het huis en ongeveer 20 mm over de verdikte rand kan allebei kloppen. Het meetpunt maakt hier het verschil.
