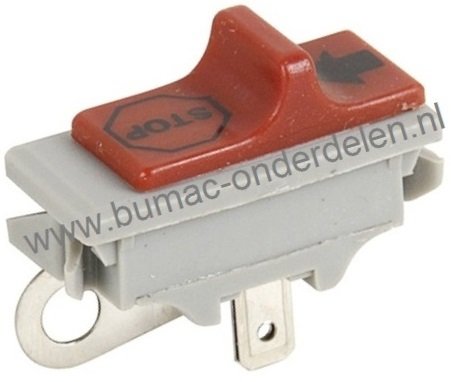

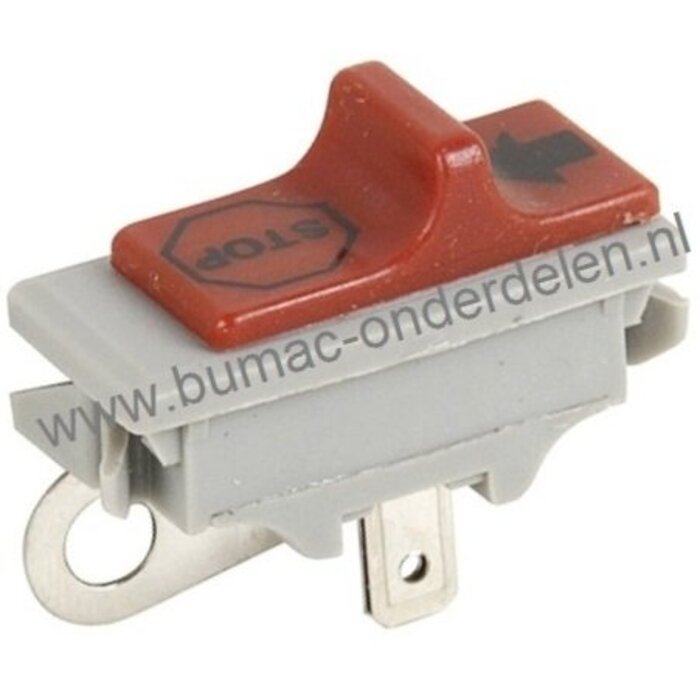

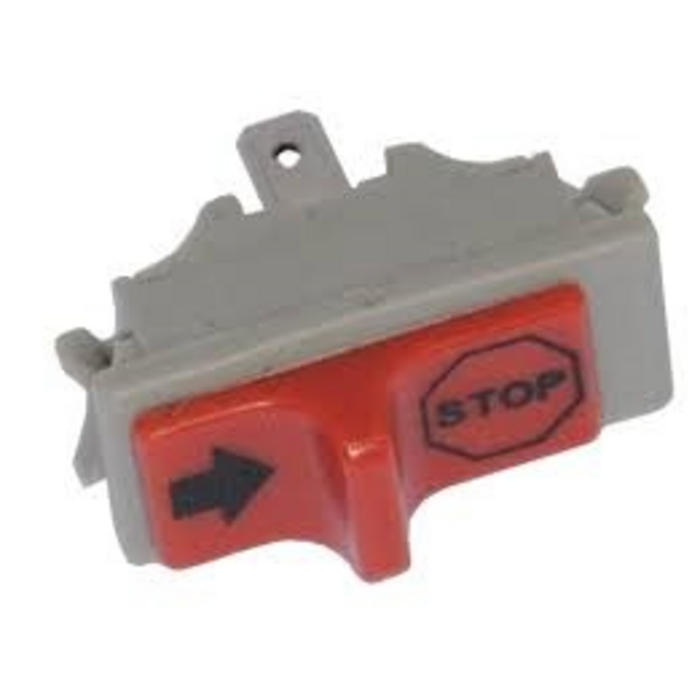

Stopschakelaar onderdeel Husqvarna kettingzaag 55 Rancher en toepasbaar op Jonsered 625, 630 en 670

stopschakelaar onderdeel, stopknop onderdeel, aan-uit schakelaar onderdeel, start-stop schakelaar onderdeel, wipschakelaar onderdeel, uitschakelaar onderdeel, kettingzaagschakelaar onderdeel en motorzaagschakelaar onderdeel.

Dit stopschakelaar onderdeel wordt gebruikt op een brede reeks Husqvarna kettingzagen en motorzagen, waaronder de bekende Husqvarna 55 Rancher, 61, 254, 268, 272, 288 en 395. Ook bij enkele Jonsered 625, 630 en 670 uitvoeringen kan dit onderdeel door een handige monteur als alternatieve vervanging worden gebruikt. Bij oudere machines kijken we niet alleen of het onderdeel in de opening past, maar vooral naar stopdraad, aansluiting, bevestiging en massaverbinding.

✅ Technische specificaties

Onderdeel: start-/stopschakelaar onderdeel
Uitvoering: wipschakelaar onderdeel
Functie: ontsteking uitschakelen via massa
Machinegroep: kettingzagen en motorzagen
Merken: Husqvarna en bij enkele uitvoeringen Jonsered
Schakelwerking: bedrijfsstand open, stopstand verbinding met massa
Aansluiting: afhankelijk van machine-uitvoering en aanwezige bedrading
Massaverbinding: noodzakelijk voor een betrouwbare stopfunctie
Pasvormcontrole: bevestiging, aansluiting en manier van massa maken kunnen per machine-uitvoering verschillen

✅ Toepassing & functie

Dit stopschakelaar onderdeel heeft een eenvoudige maar belangrijke taak. In de bedrijfsstand blijft het stopcircuit vrij en kan de ontsteking normaal werken. Zet je het onderdeel op STOP, dan wordt de ontsteking met massa verbonden en stopt de motor.

Blijft een Husqvarna 55 Rancher, 61, 254, 268, 272 of andere machine gewoon doorlopen terwijl het onderdeel op STOP staat, vervang dan niet meteen blind de schakelaar. Controleer eerst of de stopdraad nog aangesloten zit, of de aansluiting goed contact maakt en of het onderdeel daadwerkelijk massa krijgt.

Heeft de machine juist geen vonk, kijk dan ook naar het stopcircuit. Een beschadigde stopdraad die ergens tegen massa ligt kan de ontsteking voortdurend uitschakelen. Dan lijkt het alsof er een ander ontstekingsonderdeel defect is, terwijl de storing gewoon in de draad, aansluiting of massaverbinding zit.

Met een multimeter is het stopcircuit snel te controleren. In de bedrijfsstand hoort er geen verbinding met massa te zijn. Zet je het onderdeel op STOP, dan moet die verbinding er juist wel zijn.

Eerst kijken, dan meten en daarna pas het onderdeel vervangen.

✅ Geschikt voor …

Dit stopschakelaar onderdeel is bevestigd passend voor een brede reeks Husqvarna kettingzagen en motorzagen.

Husqvarna 36, 41, 42, 50, 51, 55, 55 Rancher, 61 en 66

Husqvarna 136, 136 LE, 137, 137 E, 141, 141 LE, 142 en 142 E

Husqvarna 154, 162, 181, 234, 238, 242 en 246

Husqvarna 254, 257, 261, 262, 262 XP en 266

Husqvarna 268, 268 Special, 268K, 272, 272 XP en 272K

Husqvarna 281, 281 XP, 288, 288 XP, 394 XP, 395 XP, 3120 en 3120 XP

Ook bij oudere uitvoeringen van de Husqvarna 40 en 45 komt dit stopschakelaar onderdeel voor. Binnen deze oudere machinefamilies kunnen verschillende uitvoeringen gebruikt zijn. Vergelijk daarom de bestaande schakelaar, bevestiging en aansluiting voordat je het onderdeel monteert.

De Husqvarna 154, 162, 181, 234 en 238 zijn bewust meegenomen. Dit zijn oudere machines die technisch vaak nog prima bruikbaar zijn. Juist bij zo'n machine kan een klein elektrisch onderdeel voldoende zijn om de kettingzaag weer normaal en betrouwbaar te kunnen gebruiken.

✅ Ook toepasbaar op …

Husqvarna 385 en 385 XP

Bij de Husqvarna 385 en 385 XP kun je verschillende stopschakelaar onderdelen tegenkomen. Kijk daarom eerst welk onderdeel daadwerkelijk op de machine zit.

Controleer of deze wipschakelaar op de aanwezige plaats bevestigd kan worden, hoe de stopdraad is aangesloten en hoe het onderdeel massa maakt. Komt de bevestiging en stopwerking overeen, dan kan dit onderdeel toepasbaar zijn. Zit er een duidelijk andere constructie op de machine, dan is dit niet automatisch het juiste onderdeel.

Husqvarna 340 en 345

Ook bij de Husqvarna 340 en 345 kun je verschillende schakelaar onderdelen tegenkomen. Kijk daarom onder de kap en vergelijk wat er daadwerkelijk gemonteerd zit.

Past het onderdeel in de aanwezige houder, kan de stopdraad correct worden aangesloten en kan een betrouwbare massaverbinding worden gemaakt, dan kan dit onderdeel bruikbaar zijn. Heeft de machine een andere bevestiging, aansluiting of schakelaarconstructie, dan moet eerst worden bepaald welke uitvoering nodig is.

Jonsered 625, 630 en 670

Bij de Jonsered 625, 630 en 670 kan origineel een ander type stopschakelaar onderdeel gemonteerd zijn. Dat betekent niet automatisch dat dit wipschakelaar onderdeel niet gebruikt kan worden.

Een handige monteur kan dit onderdeel als alternatieve vervangingsoplossing monteren wanneer de machine daarvoor geschikt is. De stopdraad moet correct aangesloten kunnen worden, er moet een betrouwbare massaverbinding gemaakt kunnen worden en het onderdeel moet stevig en veilig bevestigd kunnen worden.

Kijk daarbij niet alleen of het onderdeel ergens in past. De bedrading moet vrij blijven van hete en bewegende machine onderdelen en mag nergens worden afgekneld of doorgeschuurd.

Bij deze Jonsered machines gaat het daarom niet altijd om een directe één-op-één vervanging. Voor iemand die begrijpt hoe stopcircuit, aansluiting en massa werken, kan dit onderdeel wel een praktische en nette vervangingsoplossing zijn.

✅ Montageadvies & pasvorm

Kijk vóór je het oude onderdeel loshaalt eerst hoe alles gemonteerd zit. Zeker bij een oudere Husqvarna of Jonsered is het verstandig om vooraf een foto te maken van de schakelaar, stopdraad, aansluiting en bevestiging.

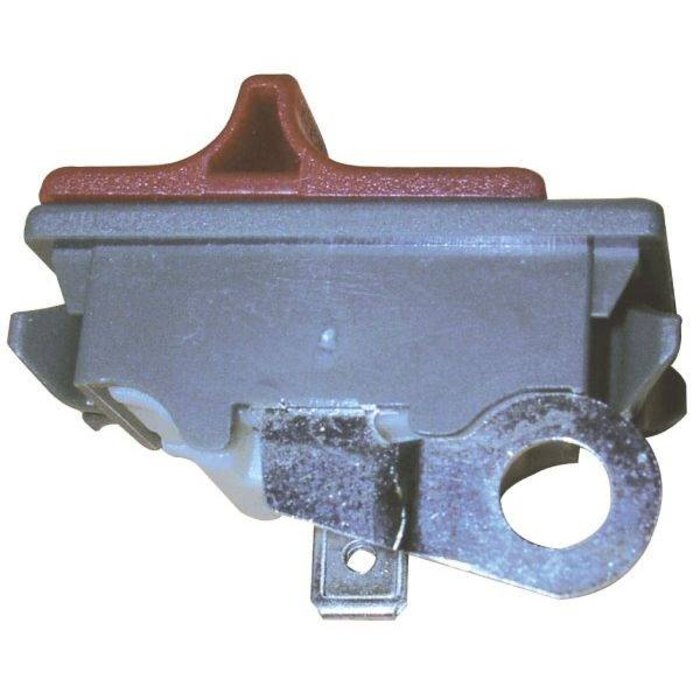

Bij oudere machines kan het oorspronkelijke onderdeel op een andere manier massa maken dan een latere vervangende uitvoering. Soms loopt de massa via een metalen bevestigingsdeel, terwijl bij een andere uitvoering een aparte massaverbinding nodig is.

Dat is een belangrijk controlepunt. Een onderdeel kan mechanisch keurig op zijn plaats zitten en toch de motor niet uitschakelen wanneer de massaverbinding ontbreekt.

Controleer vóór montage daarom:

bevestiging van het onderdeel
aansluiting van de stopdraad
massaverbinding
ligging van de bedrading
vrijloop langs hete en bewegende machine onderdelen

Zorg dat de bedrading niet strak staat, niet tussen kappen wordt afgekneld en nergens kan doorschuren.

Na montage de machine altijd starten en de stopfunctie daadwerkelijk testen. Zet het onderdeel op STOP en controleer of de motor direct en betrouwbaar uitschakelt.

Wijkt het nieuwe onderdeel af van de oude uitvoering? Ga dan niet meteen boren, slijpen of bedrading veranderen. Kijk eerst hoe de oorspronkelijke constructie werkte en bepaal daarna hoe het vervangende onderdeel technisch correct gemonteerd kan worden.

✅ Onderhoud & controle in de praktijk

Het stopschakelaar onderdeel zelf vraagt weinig onderhoud. Bij oudere Husqvarna en Jonsered machines verdienen vooral de stopdraad, aansluitingen en massapunten aandacht.

Controleer bij onderhoud op corrosie, vuil, losse aansluitingen, doorgeschuurde bedrading en slechte massa. Een goed onderdeel kan nog steeds niet goed functioneren wanneer de verbinding eromheen slecht is.

Voelt het onderdeel los, zwaar of onregelmatig aan, kijk dan naar de bevestiging en bediening voordat je verder werkt.

Blijft de motor lopen nadat het onderdeel op STOP is gezet, controleer dan opnieuw stopdraad en massa. Heeft de machine juist geen vonk, controleer dan of de stopdraad niet ergens ongewenst contact met massa maakt.

Kan de machine niet meer betrouwbaar met het onderdeel worden uitgezet, herstel dan eerst de stopfunctie voordat de kettingzaag weer normaal wordt gebruikt.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Dit stopschakelaar onderdeel voor Husqvarna en Jonsered wordt gebruikt op een brede reeks kettingzagen en motorzagen, waaronder de Husqvarna 55 Rancher, 61, 254, 268, 272, 288, 395 en 3120.

Het onderdeel schakelt de ontsteking uit via massa. Voor een betrouwbare werking moeten daarom niet alleen de schakelaar zelf, maar ook stopdraad, aansluiting en massaverbinding in orde zijn.

Bij machines met verschillende uitvoeringen kijk je uiteindelijk naar wat er daadwerkelijk op de machine gemonteerd zit. Bij Husqvarna 340, 345, 385 en 385 XP moet de bestaande uitvoering eerst worden vergeleken. Bij Jonsered 625, 630 en 670 kan dit onderdeel door een handige monteur als alternatieve vervangingsoplossing worden toegepast wanneer bevestiging, aansluiting en massa technisch goed uitvoerbaar zijn.

✅ Bumac Werkplaatstip

Blijft je Husqvarna of Jonsered lopen wanneer je het onderdeel op STOP zet? Pak dan niet meteen een nieuwe schakelaar uit het schap. Controleer eerst of de stopdraad nog aangesloten zit en het onderdeel daadwerkelijk massa maakt.

Heeft de machine juist geen vonk, haal dan ook het stopcircuit in je controle mee. Een stopdraad die ergens tegen massa ligt kan de ontsteking continu uitschakelen.

Bij een oudere machine met een afwijkende schakelaaruitvoering is een foto vóór demontage vaak goud waard. Leg vast waar de draad zit, hoe het onderdeel bevestigd is en waar de massa vandaan komt. Dan zie je bij montage van het nieuwe onderdeel veel sneller wat er nodig is.
