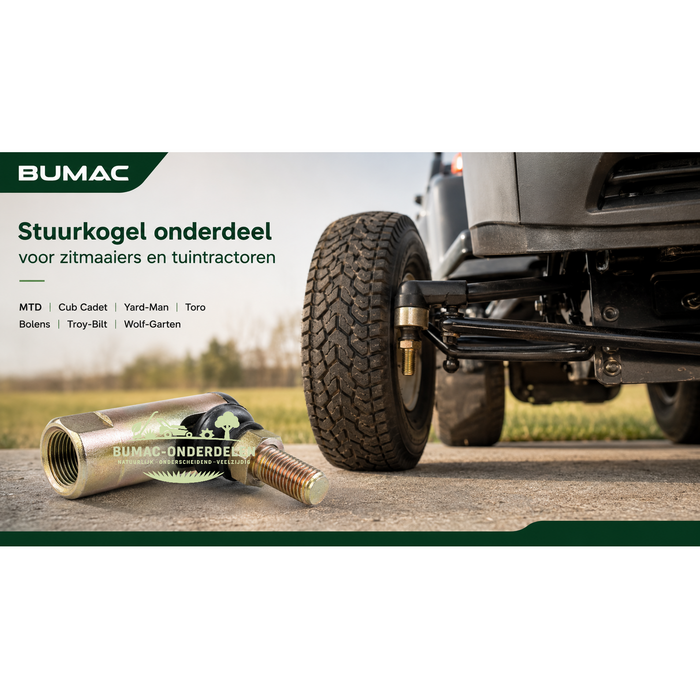

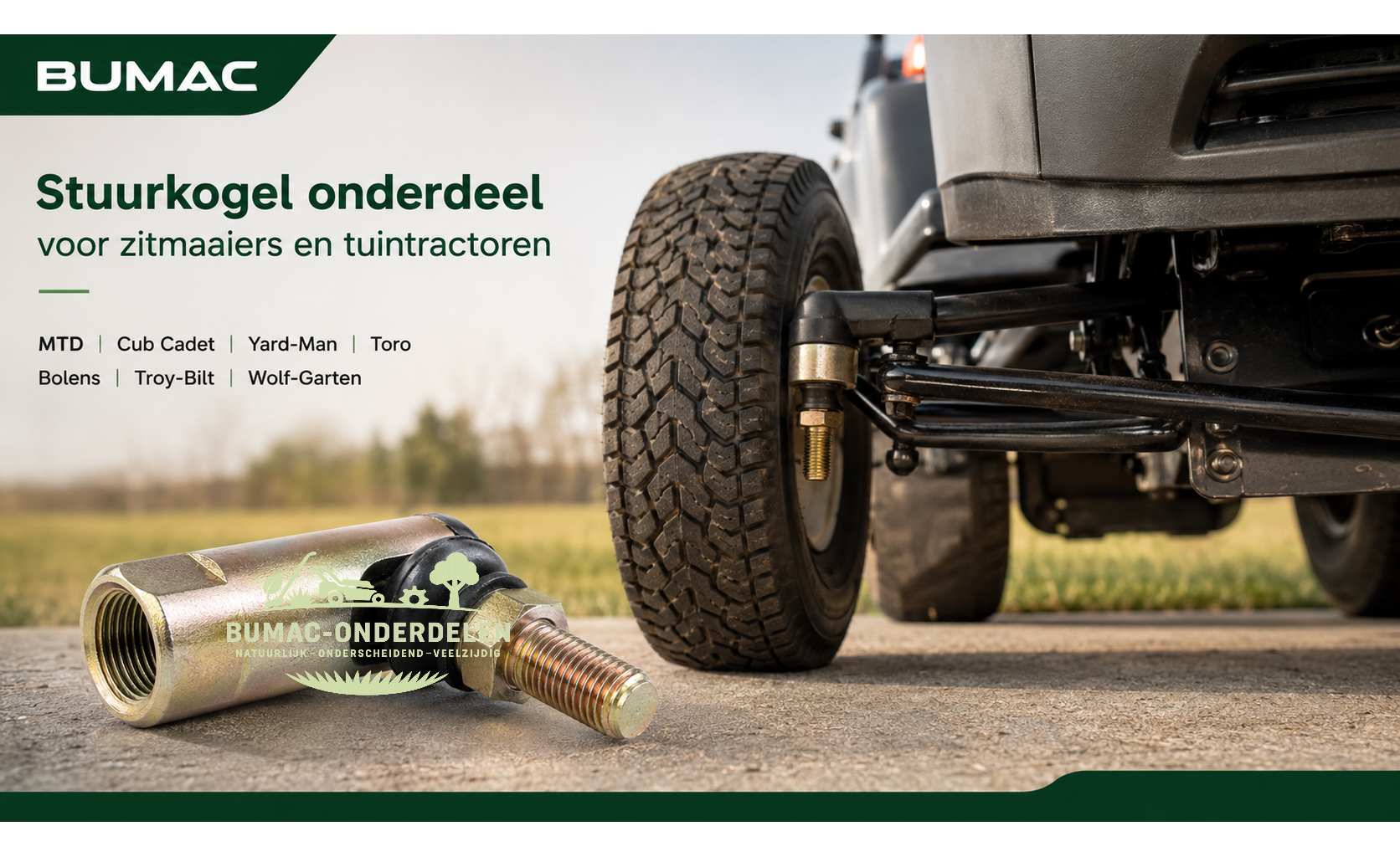

Stuurkogel onderdeel voor MTD, Cub Cadet, Yard-Man, Toro, Bolens, Troy-Bilt en Wolf-Garten zitmaaiers

stuurkogel, kogelgewricht, spoorstangkogel, stuurstangkogel, stuurkogelgewricht, fuseekogel, stuurinrichting onderdeel, stuurstang onderdeel.

Voelt het stuur van uw zitmaaier los aan, reageert een voorwiel pas nadat u al een stuk heeft gestuurd of zoekt de machine tijdens het rijden? Dan zit de slijtage vaak in de verbinding tussen de stuurstang en de fusee. Deze stuurkogel is het onderdeel dat daar de stuurbeweging opvangt en doorgeeft aan het voorwiel.

Bij veel MTD-platformen lijken stuurkogels op het oog sterk op elkaar. Toch zit het verschil vaak in de draadmaat, de lengte van het huis of de aansluiting bij de fusee. Vergelijk daarom altijd de maatvoering, vorm en aansluiting met uw oude onderdeel.

✅ Technische specificaties
Uitvoering: stuurkogel onderdeel voor de stuurinrichting van zitmaaiers en tuintractoren.
Buitendraad: 3/8 inch - 24 UNF.
Binnendraad: 7/16 inch - 20 UNF.
Draaduitvoering: 3/8 inch UNF buiten en 7/16 inch UNF binnen.
Mannelijke zijde: circa 9,52 mm.
Vrouwelijke zijde: circa 11,11 mm.
Gewicht: circa 62 gram.
Levering: per stuk.
Toepassing: verbinding tussen stuurstang en fusee van het voorwiel.

✅ Toepassing & functie
De stuurkogel brengt de beweging van het stuurhuis via de stuurstang over naar de fusee. Tijdens het sturen, veren van de vooras en rijden over oneffen terrein moet deze verbinding soepel kunnen kantelen zonder dat de stuurstang onder spanning komt.

Stuurspeling is zelden maar één onderdeel. Controleer naast de stuurkogel ook de fuseebus, vooras, stuurstang en het stuursegment. Vooral bij oudere zitmaaiers zit de speling vaak verdeeld over meerdere punten.

Controleer speling met twee personen. Laat iemand rustig aan het stuur draaien terwijl u de stuurkogel vasthoudt. Beweegt de pen zichtbaar in het kogelhuis, dan is de stuurkogel versleten.

Let op de voorbanden. Ongelijk afslijtende voorbanden kunnen wijzen op langdurige stuurspeling, een kromme stuurstang of een verkeerde wielstand.

Een nieuwe stuurkogel lost geen andere slijtage op. Zit de speling in een fuseebus, stuursegment of vooras, dan blijft de besturing na vervanging nog steeds los aanvoelen.

✅ Geschikt voor …

Gartenland: 300, 304, 600, 604, 800, 806, 900, 904, 906, 1000 en 1450 E.

Gartenland B-serie: B 10, B 12, B 14, B 100, B 117, B 118, B 125, B 128, B 145, B 155 en B 160.

Gartenland E-serie: E 125, E 130, E 145, E 160 en E 165.

Gartenland EH-serie: EH 155 en EH 160.

Gartenland H-serie: H 125, H 130, H 145 en H 160.

Gartenland J-serie: J 115, J 117, J 120, J 125, J 126 en J 130.

Gartenland Golden Sprint: Golden Sprint 1700 en Golden Sprint 2500 H.

Gartenland Sprint-serie: Sprint 800, Sprint 850, Sprint 870, Sprint 900 H, Sprint 1400, Sprint 1500, Sprint 1700, Sprint 2000, Sprint 2002 H, Sprint 3000 en Sprint 3000 H.

Gartenland T-serie: T 76 en T 81.

MTD GL-serie: GL 12.5-76T bouwjaar 2009, GL 13.5-92 H, GL 13.5-92 T, GL 15.5-105 H, GL 17.5-107 T en GL 20-105 H.

Toro GT-serie: GT 2100, GT 2200 en GT 2300.

Toro LX-serie: LX 420, LX 423, LX 425, LX 426, LX 427, LX 460, LX 465, LX 466, LX 468 en LX 500.

Toro SL-serie: SL 500.

Yard-Man AE-serie: AE 5155 bouwjaar 2010 en AE 5155 bouwjaar 2011.

Yard-Man AN-serie: AN 5175.

Yard-Man HE-serie: HE 5160 K bouwjaar 2010 tot en met 2011 en HE 5175.

Yard-Man HN-serie: HN 5180 K, HN 5185 bouwjaar 2011 en HN 5220 K.

Yard-Man HS-serie: HS 5180, HS 5200 en HS 5220 K.

Bolens BL-serie: BL 125/76 T, BL 125/76 TS, BL 135/92 AT, BL 135/92 T, BL 135/96 T, BL 155/92 A, BL 155/92 AT, BL 155/92 T, BL 175/105 A, BL 175/105 AT, BL 175/105 H, BL 175/105 T, BL 175/107 T en BL 175/92 H.

Bolens grotere uitvoeringen: BL 180/105 H, BL 185/105 H, BL 200 H, BL 200/105 H, BL 200/107 H en BL 220/122 H.

Bolens overige modellen: M 762 F, T 115/30 RD en T 125/36 RD.

Cub Cadet CC 513 en CC 713-serie: CC 513 HE, CC 513 HF, CC 513 TE, CC 513 TF, CC 713 HA, CC 713 TA, CC 713 TC, CC 713 TE en CC 713 TF.

Cub Cadet CC 714 en CC 715-serie: CC 714 HA, CC 714 HE, CC 714 HF, CC 714 TA, CC 714 TC, CC 714 TE, CC 714 TF, CC 714 TN, CC 715 HE, CC 715 HF en CC 715 TN.

Cub Cadet CC 716 tot CC 919-serie: CC 716 KHG, CC 716 KHN, CC 717 HG, CC 717 HN, CC 917 AE, CC 917 AF, CC 917 AN, CC 917 HE, CC 917 HN en CC 919 HG.

Cub Cadet CC 1000 tot CC 1025-serie: CC 1000 RD, CC 1015, CC 1015 RDE, CC 1016 AE, CC 1016 AF, CC 1016 HF, CC 1016 KHE, CC 1016 KHG, CC 1016 RDE, CC 1017, CC 1018 AG, CC 1018 AN, CC 1018 BHE, CC 1018 BHG, CC 1018 HE, CC 1018 KHN, CC 1018 RD, CC 1018 RDN, CC 1019 HG, CC 1019 HN, CC 1020, CC 1020 ANK, CC 1020 BHN, CC 1020 RD, CC 1022, CC 1022 KHG, CC 1022 KHI, CC 1022 KHN, CC 1022 KHT, CC 1022 RDE, CC 1023 HNK, CC 1023 RD, CC 1024 KHJ, CC 1024 KHN, CC 1024 RDJ, CC 1024 RDN, CC 1025 RDJ en CC 1025 RDN.

Cub Cadet overige modellen: CC 1224 KHP, CC 1225, CC 1527, GT 1223, GT 1224, GT 1225, GTX 1054, HDS 2205, LGTX 1050, LT 1 NR 92, LT 1 NS 96, LT 2 NR 92, LT 2 NS 96, LT 3 PR 105, LT 3 PS 107, LTX 1042, LTX 1045, LTX 1050 en LTX 1050 KW.

✅ Ook toepasbaar op …

Lawnflite: 603, 603 G, 603 LT, 604, 604 LA, 703, 703 GLT, 703 LT, 703 LH, 704, 705, 705 Hydro, 705 LA, 807, 808, 903, 903 LT, 903 RT, 904, 906, 908, 908 Hydro, 908 LA, 908 LH, 909, J 116, J 126, J 136, LG175H en RF125.

Gutbrod: B 150/92 A, BL 155/92 A, BL 175/105 A, GLX 92 RALK, RMH 514-92 A, RMH 514-105 A, RMH 520-105 H, 703, 705, 705 Hydro, 808 en 903.

Troy-Bilt Pony-serie: Pony 36, Pony 36B, Pony 36T, Pony 42, Pony 42B, Pony 42K, Pony 42K 2022, Pony 42T en Pony 42X.

Troy-Bilt Bronco-serie: Bronco 42 Auto, Bronco 42B, Bronco 42T Auto, Bronco 42X Auto, Bronco 46, Bronco 46 Auto, Bronco 46B, Bronco 46K, Bronco 46T Auto en Bronco 46X.

Troy-Bilt Horse-serie: Horse 42 Hydro, Horse 46 Auto, Horse 46 Hydro en Horse 46XP Hydro.

Troy-Bilt overige modellen: 609G, 609H, 604G, 604H, 640H, 809P, GT-2246, GT-2554, GTX-2446, GTX-2654, LT-1742, LT-1842, LT-2046, LTX-1842, LTX-2146, TB42, TB42 7-Speed, TB42 Bronco, TB42 Hydro, TB46, TB46 Hydro, TB1942, TB2142, TB2246, TB2450, TB2454, TB2654, TB547/46, Super Bronco, Horse XP, Big Red, Tuffy, Thoroughbred en Range Rider.

Wolf-Garten A-serie: A 92.165 H, A 96.165 H, A 105.180 H en A 107.180 H.

Wolf-Garten Ambition-serie: Ambition 76.125 H, Ambition 92.130 H, Ambition 96.155 H, Ambition 105.175 H en Ambition 107.175 H.

Wolf-Garten Blue Power-serie: Blue Power 92.160 H, Blue Power 96.160 H, Blue Power 105.200 H en Blue Power 107.200 H.

Wolf-Garten E-serie: E 13/92 H, E 13/92 T, E 13/96 H en E 13/96 T.

Wolf-Garten Expert-serie: Expert 76.130 H, Expert 92.155 A, Expert 92.155 H, Expert 92.160 H, Expert 92.165 A, Expert 92.180 H, Expert 92.220 H, Expert 96.160 H, Expert 105.165 A, Expert 105.175 A, Expert 105.175 H, Expert 105.180 H, Expert 105.185 H, Expert 105.220 H, Expert 107.175 A, Expert 107.175 H, Expert 107.180 H, Expert 107.200 H en Expert 122.240 H.

Wolf-Garten Select-serie: Select 76.125 T, Select 92.130 T, Select 96.130 T, Select 105.155 T en Select 107.175 T.

Wolf-Garten overige modellen: 105.180 H, S 92.130 T en S 96.130 T.

Rover: Raider 14/38, Raider 1538, Raider 1742, Raider 18/42, Raider 2042, Rancher 20/42 en Rancher 2242.

MacAllister: JE 150/92 A, Mac 220/105 AM, Mac 220/105 H en S 220/105 H.

Masport: 42 en HVT 4200.

Mowmaster: B10, Pinto, RH115, RH125, RH135/105B, RS115/96B en Sprinto.

✅ Montage & pasvorm
Tel voordat u de oude stuurkogel losdraait hoeveel slagen deze op de stuurstang zit. Monteurs gebruiken deze stap om de nieuwe stuurkogel eerst op vrijwel dezelfde lengte terug te plaatsen. Zo blijft de stand van de voorwielen zo dicht mogelijk bij de bestaande afstelling.

Tel de slagen van de oude stuurkogel. Zet de nieuwe stuurkogel met hetzelfde aantal slagen terug voordat u verder afstelt.

Draai een stuurkogel niet blind helemaal in of uit. Moet de nieuwe uitvoering veel verder op de stuurstang dan de oude, controleer dan eerst draadmaat, lengte en vorm.

Controleer de fusee-aansluiting voordat u alles vastzet. De pen moet zonder forceren door de fusee passen.

Ontlast na montage de vooras. Stuur de machine volledig links en rechts terwijl de voorwielen vrij hangen. Zo merkt u direct of iets aanloopt of onder spanning staat.

Controleer daarna de wielstand. Trekt de machine naar één kant of slijten de banden ongelijk, dan is controle of afstelling van de stuurinrichting nodig.

✅ Onderhoud/gebruik
Stuurkogels krijgen veel te verduren door nat gras, modder, stilstand en belasting op de vooras. Regelmatige controle voorkomt dat speling steeds groter wordt en andere delen van de stuurinrichting extra belast.

Controleer links en rechts afzonderlijk op speling. Eén versleten stuurkogel betekent niet automatisch dat de andere kant ook vervangen moet worden.

Controleer ook fuseebussen en stuursegment. Bij oudere machines zit de speling vaak verdeeld over meerdere punten.

Let op roest op de draadverbinding. Vastgeroeste draad maakt later vervangen lastig en kan de stuurstang beschadigen.

Gebruik een passende borging bij montage. Controleer na de eerste maaibeurt of de verbinding nog goed vastzit.

✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik

Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting
Deze stuurkogel is een onderdeel voor de stuurinrichting van diverse MTD-platformen, waaronder Gartenland, Toro, Yard-Man, Bolens, Cub Cadet, Lawnflite, Gutbrod, Troy-Bilt, Wolf-Garten, Rover, MacAllister, Masport en Mowmaster. De pasvorm is altijd afhankelijk van draadmaat, vorm en aansluiting van het oude onderdeel.

✅ Tip
Zoek eerst de werkelijke bron van de stuurspeling. Houd de stuurkogel, fusee, stuurstang en vooras één voor één vast terwijl iemand rustig aan het stuur draait. Zo voorkomt u dat u een goed onderdeel vervangt terwijl de slijtage elders in de stuurinrichting zit.
