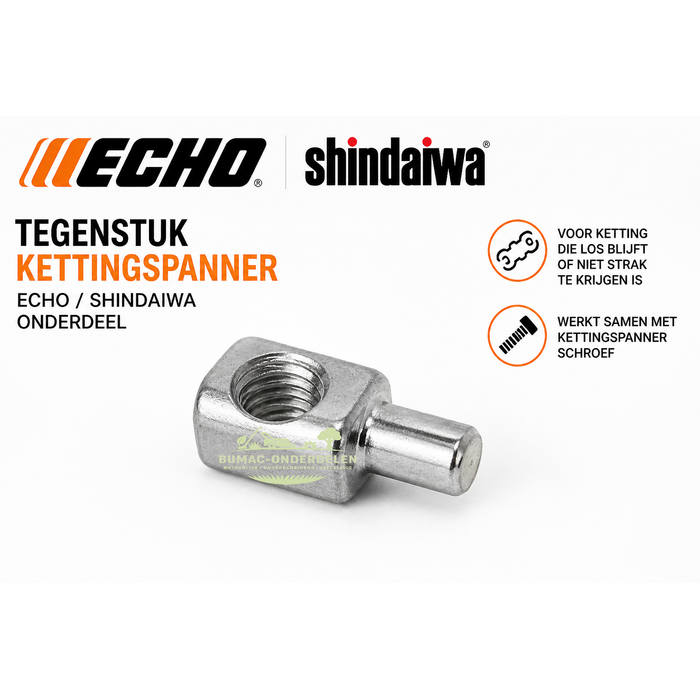

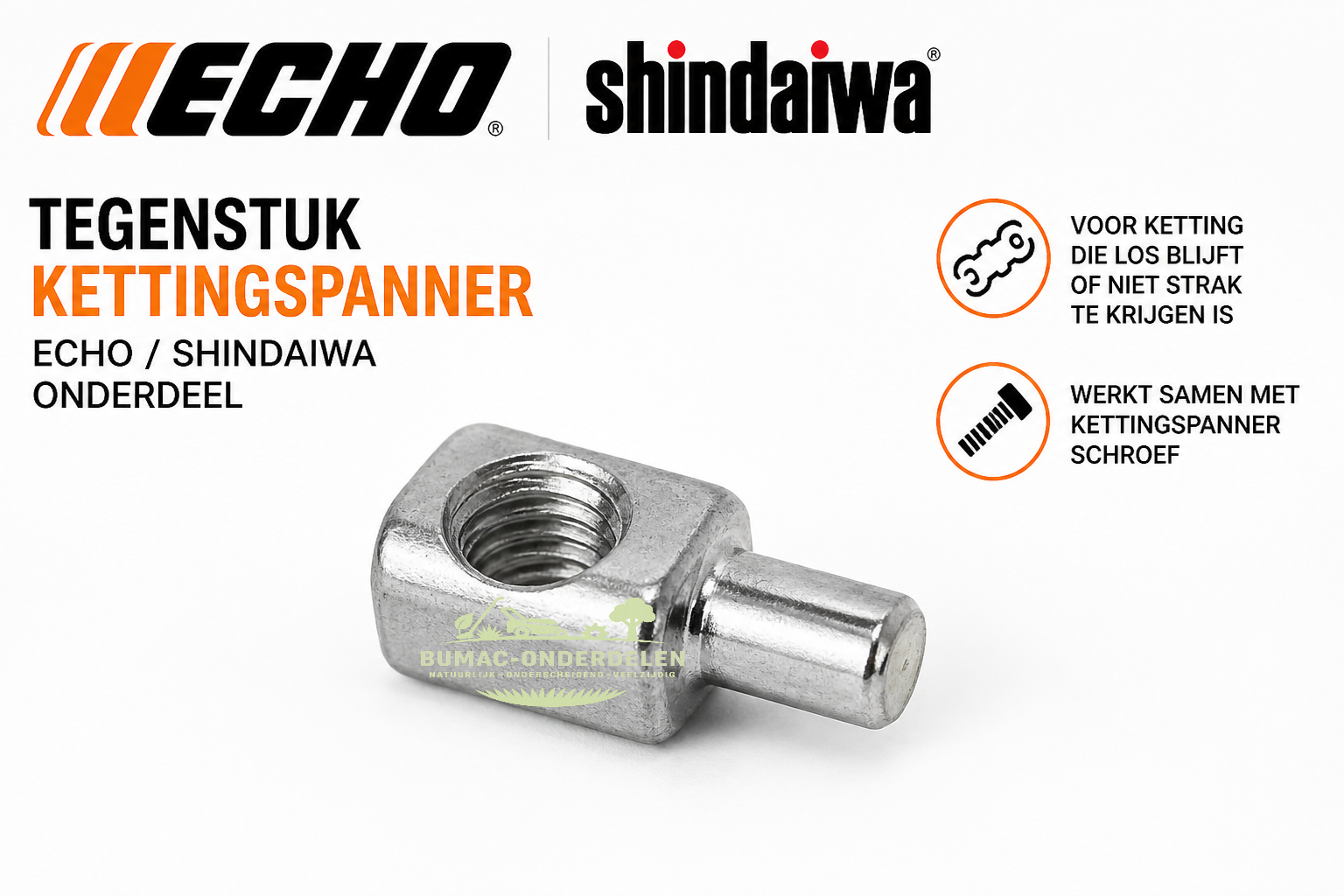

Tegenstuk kettingspanner ECHO Shindaiwa kettingzaag onderdeel – ketting blijft los of niet strak te krijgen CS-260T CS-320TS CS-350TES CS-360TES CS-420ES CS-4400 CS-450 CS-590 CS-610 CS-620 CS-680 320TS 360TS
tegenstuk kettingspanner, kettingspanner blokje, geleiding kettingspanner, chain tensioner block, adjuster block, tensioner echo, ketting stel blokje
Voor ECHO en Shindaiwa kettingzagen waarbij de ketting los blijft of niet strak te krijgen is, zoals CS-260T, CS-320TS, CS-350TES, CS-360TES, CS-420ES, CS-4400, CS-450, CS-590, CS-600, CS-610, CS-620, CS-680, 320TS en 360TS.
Blijft de ketting los of is de ketting niet strak te krijgen, terwijl de kettingspanner schroef wel draait? Dan is de kans groot dat dit tegenstuk kettingspanner ECHO Shindaiwa kettingzaag onderdeel versleten is. In de praktijk slijt de interne schroefdraad, waardoor de beweging niet meer wordt overgebracht naar het zaagblad en de zaagketting.
Dit onderdeel vormt de basis waarin de schroef draait en zorgt ervoor dat de kettingspanning daadwerkelijk wordt aangepast. Zonder goed functionerend tegenstuk blijft de ketting los staan of verandert er niets bij het afstellen.

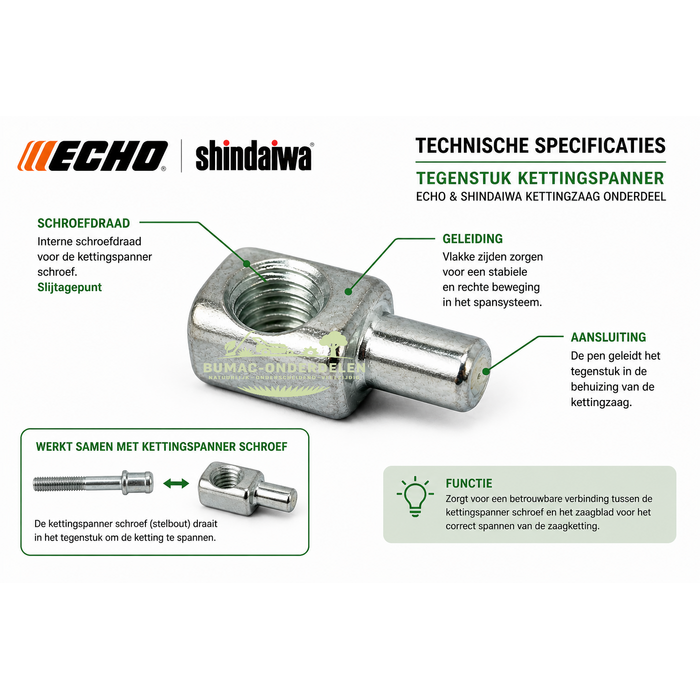

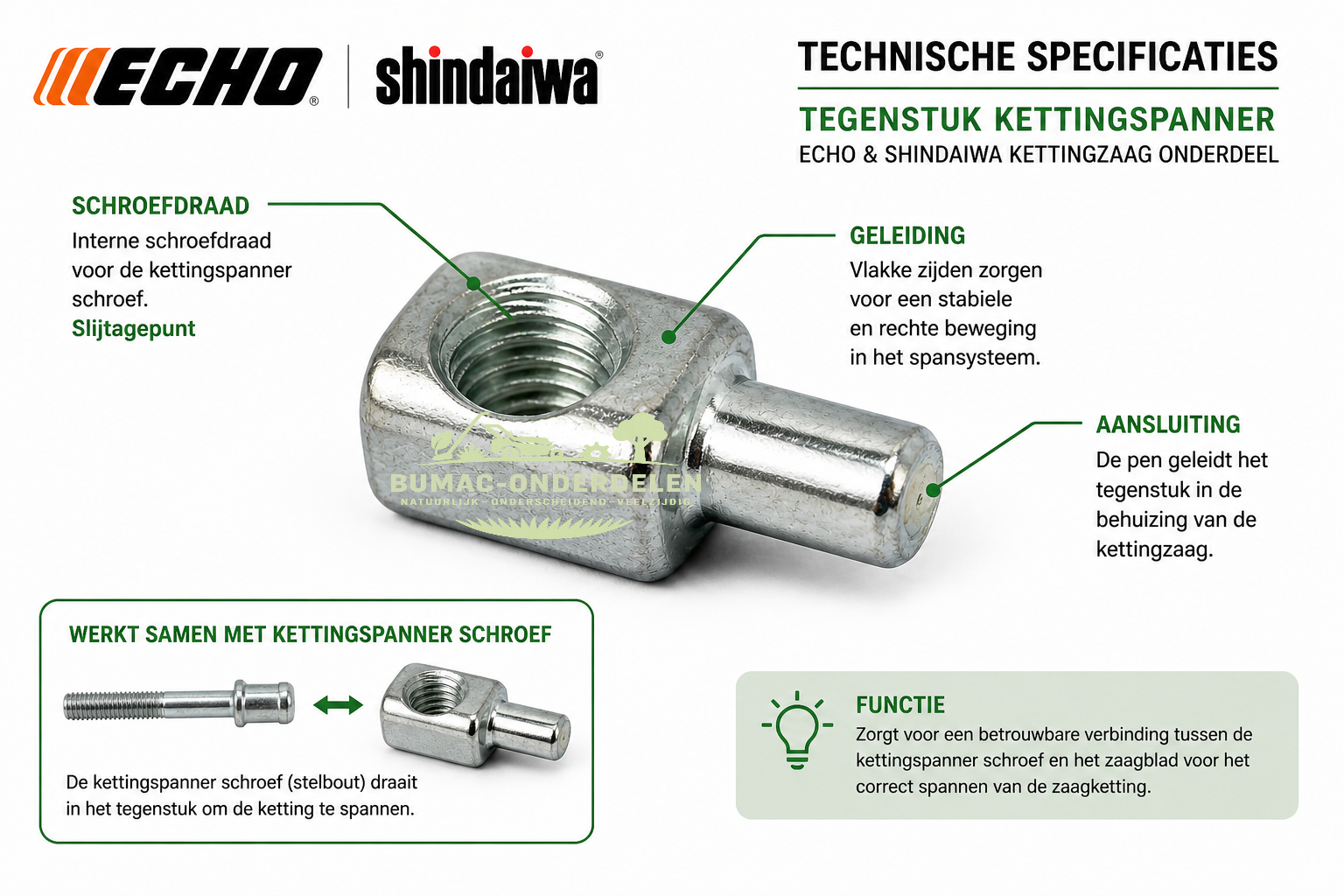

✅ Technische specificaties
Type onderdeel: tegenstuk kettingspanner
Functie: overbrenging van kettingspanning via schroefdraad
Materiaal: metaal (slijtvast)
Schroefdraad: interne draad (slijtagegevoelig onderdeel)
Positie: in zijkap / spansysteem kettingzaag
Samenwerking: met kettingspanner schroef en wormwiel
Kenmerk: systeemafhankelijk onderdeel, geen maatgestuurd onderdeel
✅ Toepassing & functie
Het tegenstuk kettingspanner is het onderdeel waarin de kettingspanner schroef draait. Door het draaien van de schroef wordt dit onderdeel verplaatst en daarmee het zaagblad naar voren of achteren gezet, waardoor de kettingspanning wordt aangepast.
Binnen het spansysteem werkt dit onderdeel samen met:
– kettingspanner schroef
– wormwiel kettingspanner
– geleiding in de zijkap
– zaagketting en zaagblad
Wanneer de interne schroefdraad slijt, verliest de schroef zijn grip en blijft de ketting los of verandert de spanning niet.
✅ Geschikt voor …
ECHO kettingzagen:
CS-260T
CS-320TS
CS-350TES
CS-360TES
CS-420ES
CS-4400
CS-450
CS-590
CS-600
CS-610
CS-620
CS-680
Shindaiwa kettingzagen:
320TS
360TS
✅ Ook toepasbaar op …
Andere kettingzagen binnen het ECHO en Shindaiwa platform met vergelijkbaar spansysteem, waarbij uitvoering kan verschillen per model, bouwjaar of generatie.
✅ Montage & pasvorm
Het tegenstuk kettingspanner wordt geplaatst in de zijkap en vormt de geleiding voor de kettingspanner schroef.
Let op bij montage:
– zorg dat het onderdeel recht in de geleiding ligt
– controleer het wormwiel op slijtage
– controleer de uitlijning van het zaagblad
Wanneer de schroef draait maar het zaagblad niet beweegt, ligt de oorzaak meestal bij slijtage van dit tegenstuk of het wormwiel.
✅ Onderhoud/gebruik
Breng een kleine hoeveelheid vet aan op de schroefdraad
Houd het spansysteem vrij van vuil en zaagsel
Stel de ketting af bij koude zaagketting
Voorkom doordraaien of forceren van de schroef
✅ Bumac Belofte
Natuurlijk – duurzaam verpakt & zorgvuldig gekozen
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.
✅ Samenvatting
Tegenstuk kettingspanner ECHO Shindaiwa kettingzaag onderdeel dat ervoor zorgt dat de kettingspanner schroef grip houdt en de kettingspanning daadwerkelijk wordt aangepast. Onmisbaar bij een ketting die los blijft of niet strak te krijgen is.
✅ Tip
In de praktijk zien we vaak dat een ketting die niet strak te krijgen is veroorzaakt wordt door slijtage van dit tegenstuk. Vervang dit onderdeel daarom vaak samen met de kettingspanner schroef en controleer ook het wormwiel om het probleem blijvend op te lossen.
