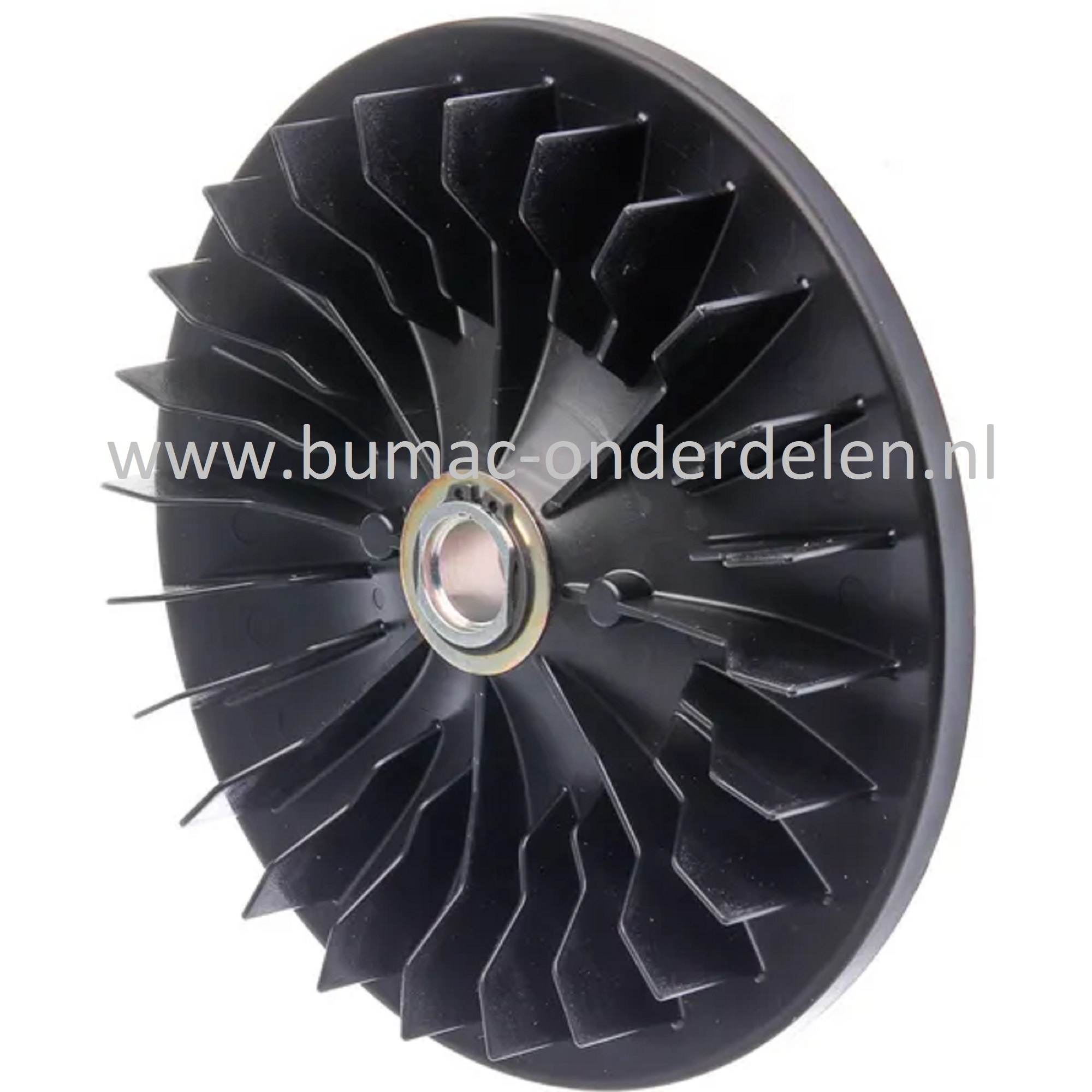

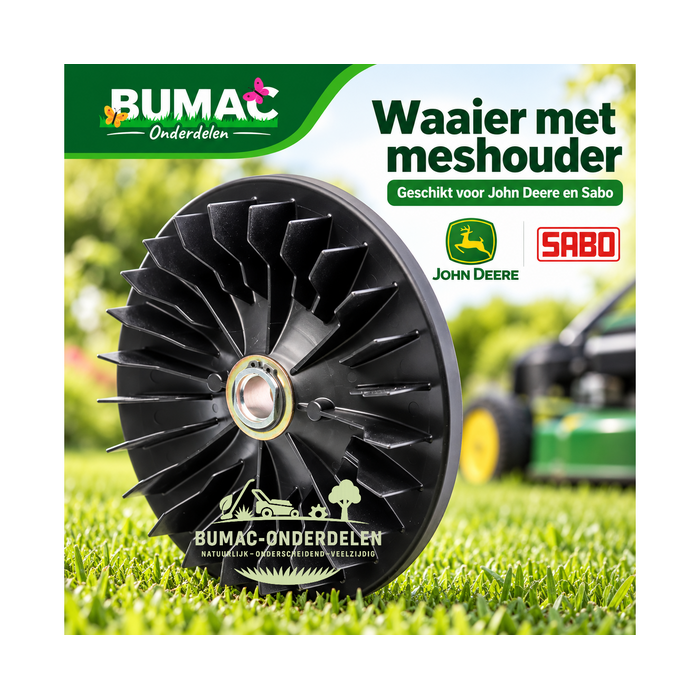

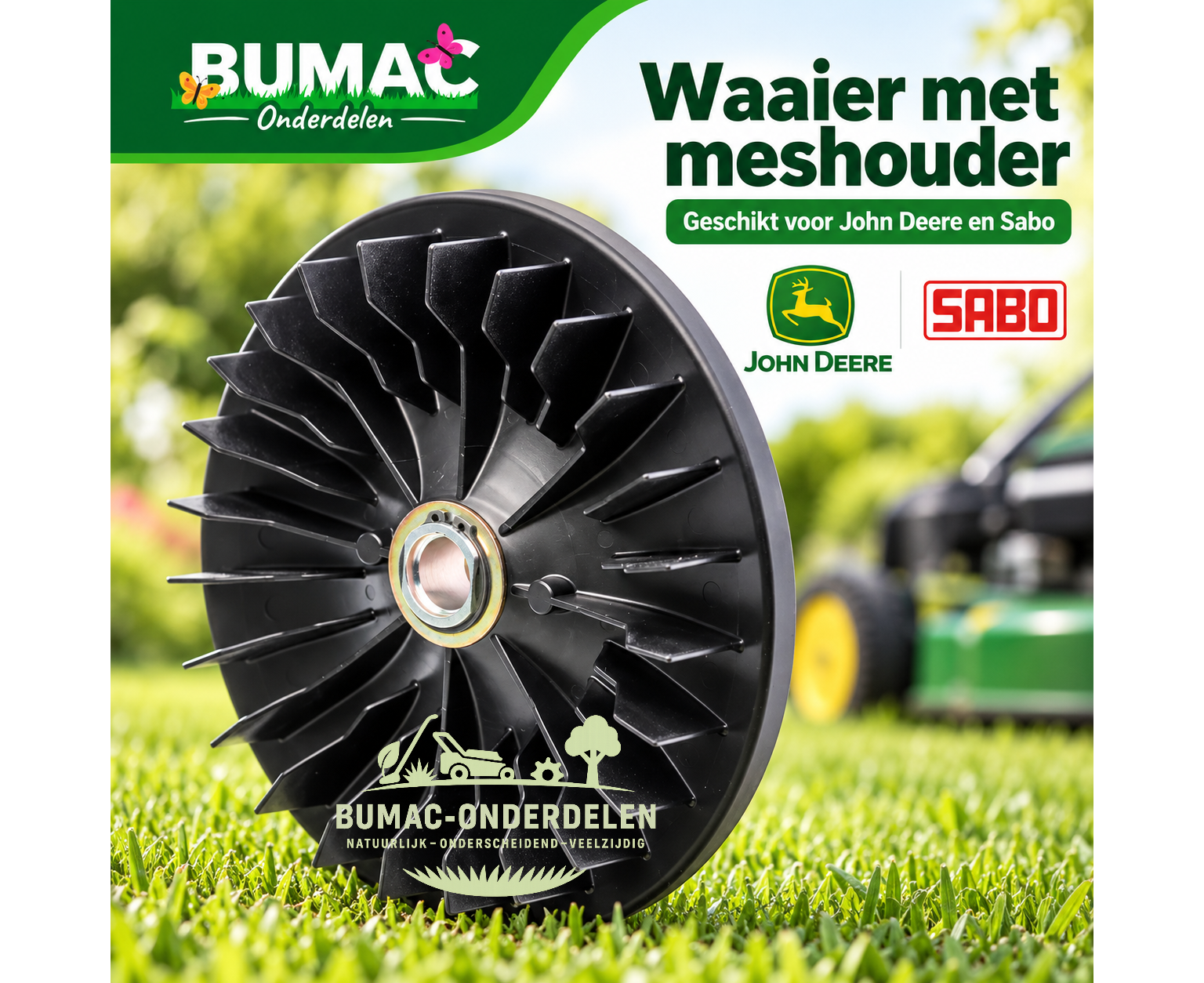

Waaier met meshouder onderdeel voor John Deere en Sabo loopmaaiers 22,2 mm

Waaier met meshouder, schoepenwiel, schoepenwiel met meshouder, ventilator-meshouder, maaimeshouder met waaier, ventilatorwiel, blade fan, blade holder

Trilt je Sabo of John Deere meer dan normaal, draait het maaimes onrustig of wordt het gemaaide gras minder goed richting de opvangzak meegenomen? Kijk dan niet alleen naar het maaimes. Bij deze machines vormt de waaier met meshouder de verbinding tussen krukas en maaimes, terwijl de schoepen tegelijk helpen om lucht onder het maaidek te verplaatsen.

Daardoor kan één probleem zich op verschillende manieren laten merken. Een krom maaimes kan trillingen veroorzaken, maar hetzelfde geldt voor een uitgeslagen meshouder, een beschadigde waaier of een krukas die na een harde klap niet meer recht loopt. Zijn de schoepen beschadigd of ontbreekt er een deel, dan kan ook de afvoer van gemaaid gras minder worden.

Deze uitvoering hoort bij verschillende John Deere- en Sabo-loopmaaiers met een Ø22,2 mm krukasopname. Kijk bij het vergelijken niet alleen naar de ronde vorm van de waaier. De combinatie van Ø22,2 mm opname, 52,5 mm hoogte en circa 235–239 mm buitenmaat bepaalt of je de juiste uitvoering voor je hebt.

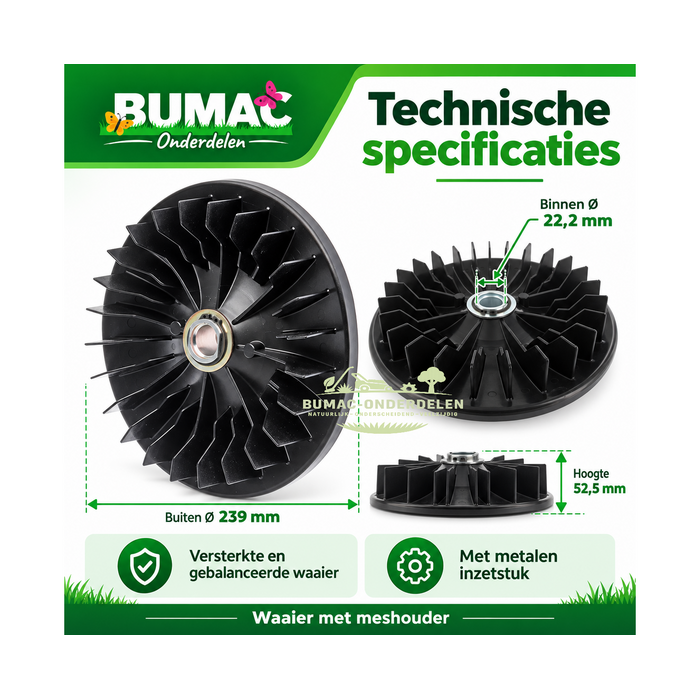

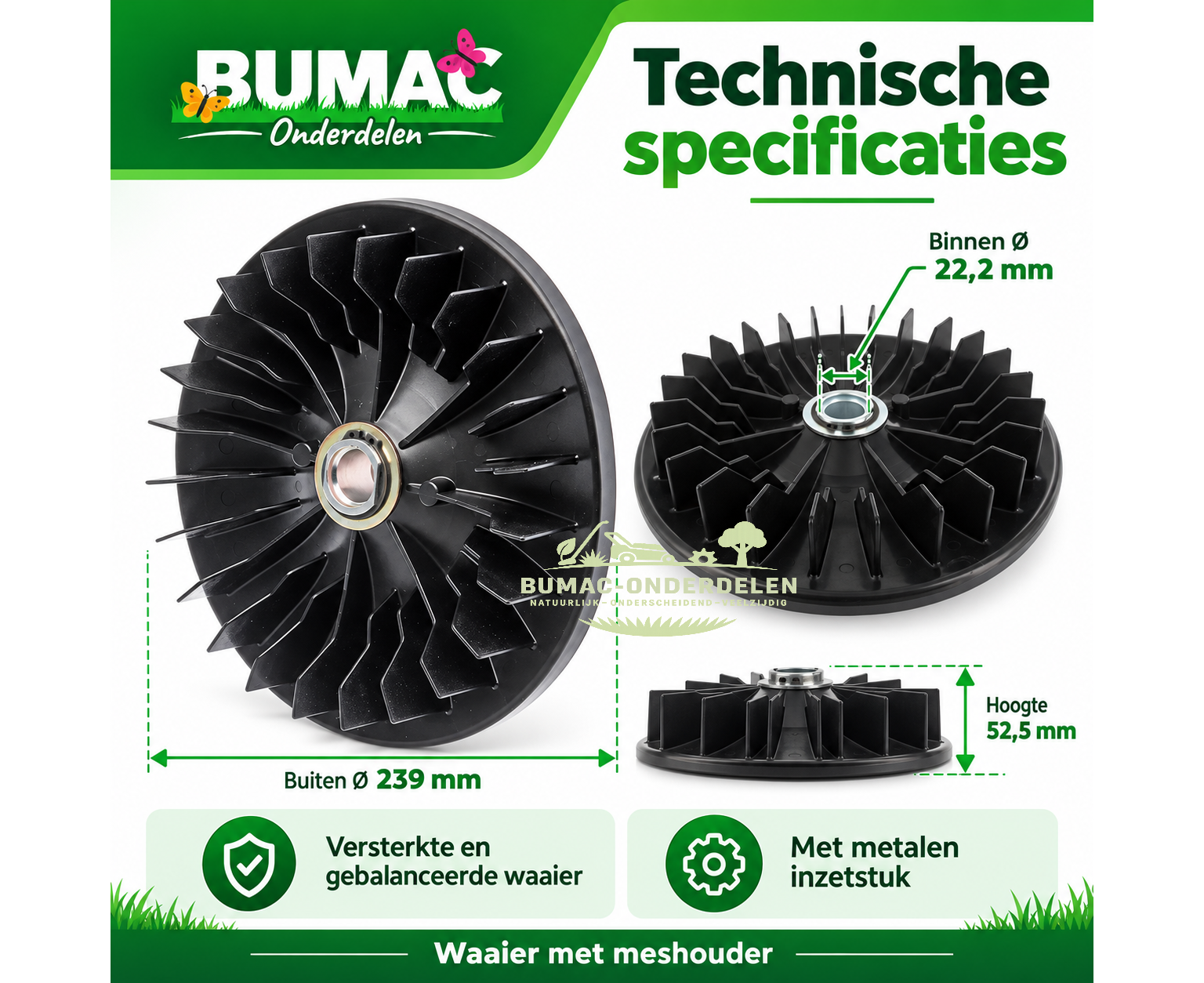

✅ Technische specificaties

Diameter asgat: Ø22,2 mm
Buitendiameter: ca. 235–239 mm
Totale hoogte: 52,5 mm
Uitvoering: waaier met geïntegreerde meshouder
Constructie: versterkte waaier met metalen inzetstuk
Toepassing: loopmaaier / benzinemaaier
Merken: John Deere / Sabo

✅ Toepassing & functie

Het metalen middendeel vormt de passing op de krukas en de verbinding met het maaimes. De schoepen rondom de houder zorgen tegelijkertijd voor extra luchtverplaatsing onder het maaidek.

Dat verklaart waarom een defect aan deze waaier verschillende klachten kan geven.

Voel je speling wanneer het maaimes vast gemonteerd zit, dan moet je uitzoeken waar die beweging ontstaat. Zit de speling tussen maaimes en houder, tussen houder en krukas of beweegt de krukas zelf mee? Dat zijn drie verschillende oorzaken die op het eerste gezicht allemaal als “een los mes” kunnen aanvoelen.

Wordt de opvangzak minder goed gevuld, controleer dan niet alleen het uitwerpkanaal. Kijk ook of alle schoepen van de waaier nog heel en recht zijn. De waaier ondersteunt de luchtstroom waarmee het gemaaide gras door het maaidek naar de uitworp wordt geholpen.

De Ø22,2 mm krukasopname is daarbij bepalend voor de passing. Een houder met te veel ruimte kan gaan bewegen en inslaan. Een kleinere of andere opname schuift niet correct over de as. Een onderdeel dat er bijna hetzelfde uitziet is daarom niet automatisch dezelfde uitvoering.

Ook de 52,5 mm bouwhoogte moet kloppen. Die bepaalt waar het maaimes ten opzichte van het maaidek komt te draaien. Vergelijk daarom niet alleen de buitendiameter, maar leg oud en nieuw naast elkaar en kijk naar de complete opbouw.

Meet je aan de oude waaier ongeveer 235 mm in plaats van 239 mm? Dat hoeft niet direct te betekenen dat je een andere uitvoering hebt. Bij zo'n groot rond onderdeel kan het exacte meetpunt enkele millimeters verschil geven. Controleer daarom altijd óók asgat, hoogte en vorm.

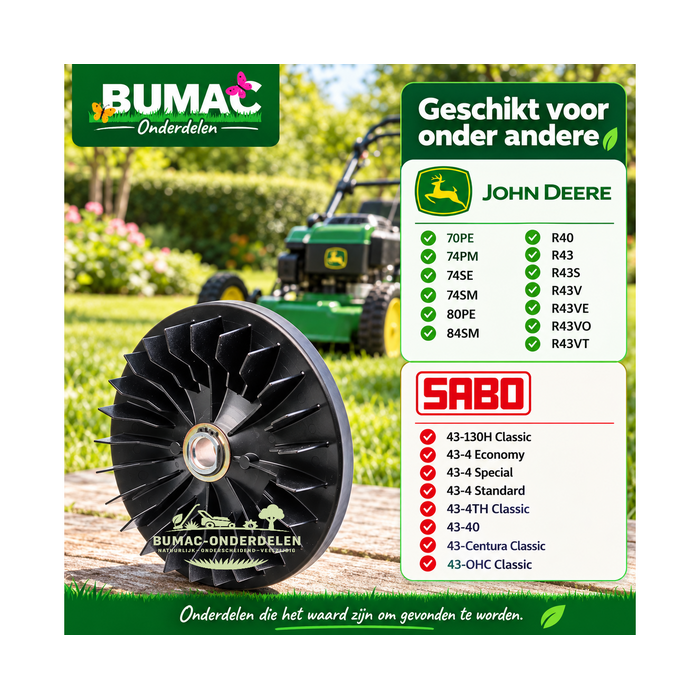

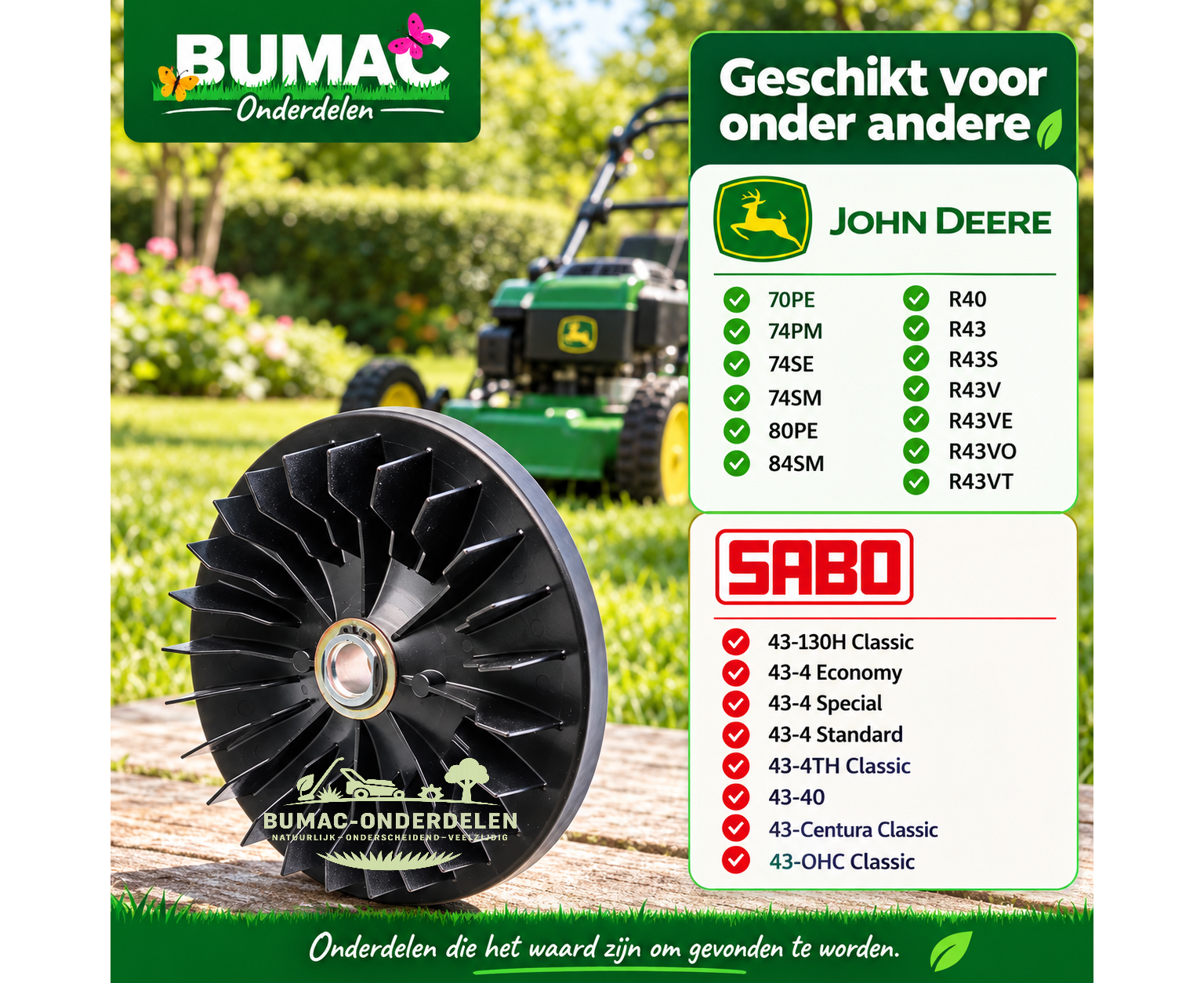

✅ Geschikt voor …

John Deere – bevestigd:
70PE, 74PM, 74SE, 74SM, 80PE, 84SM, R40, R43, R43S, R43V, R43VE, R43VO en R43VT.

Sabo – bevestigd:
43-130 H Classic, 43-4 Economy, 43-4 Special, 43-4 Standard, 43-4 TH Classic, 43-40, 43-Centura Classic, 43-OHC Classic, 43-4 TL en 43-4 TS.

Bij oudere Sabo-maaiers is het SA-machinenummer bijzonder nuttig. Alleen “Sabo 43” zegt namelijk nog niet precies welke uitvoering je voor je hebt.

43-130 H Classic: SA156, SA198
43-4 Economy: SA195, SA260, SA264, SA308
43-4 Special: SA316
43-4 Standard: SA293, SA298
43-4 TH Classic: SA145
43-40: SA300
43-Centura Classic: SA173
43-OHC Classic: SA187, SA194

Heb je zo'n machine, vergelijk dan het SA-nummer met je maaier en controleer daarnaast of de oude waaier inderdaad een Ø22,2 mm opname heeft. Zeker bij machines die al tientallen jaren meegaan kan er in het verleden aan motor of maaiaandrijving gewerkt zijn.

✅ Ook toepasbaar op …

Sabo 43-Akku – waarschijnlijk passend

Heb je een Sabo 43-Akku, leg dan de oude waaier naast deze uitvoering voordat je bestelt. Controleer de Ø22,2 mm opname, 52,5 mm hoogte, de buitenmaat en vooral de vorm van het middendeel.

De waaier moet niet alleen dezelfde diameter hebben. Hij moet ook zonder merkbare speling over de krukas passen en op dezelfde hoogte uitkomen.

Staat jouw Sabo of John Deere niet bij de bevestigde modellen? Bestel dan niet alleen omdat de waaier op de foto hetzelfde lijkt. Binnen deze merken bestaan vergelijkbare waaiers met andere krukasopnames.

Twijfel je over jouw uitvoering? Stuur dan een duidelijke foto van de oude waaier, het typeplaatje en bij een Sabo bij voorkeur ook het SA-machinenummer. Dan kunnen we veel gerichter meekijken.

✅ Montageadvies & pasvorm

Begin voordat je iets loshaalt met kijken.

Neem de bougiekabel los en bekijk hoe maaimes, ringen, schotels en waaier op dit moment gemonteerd zitten. Maak bij een oudere machine een duidelijke foto voordat je begint. Dat lijkt misschien overdreven, maar na tientallen jaren weet je niet altijd of iemand vóór jou al delen heeft vervangen of anders heeft gemonteerd.

Beweeg daarna het maaimes voorzichtig terwijl de bevestiging nog vastzit.

Voel je speling? Probeer dan eerst te bepalen waar die beweging zit.

Beweegt het mes ten opzichte van de waaier?
Beweegt de waaier over de krukas?
Of beweegt de complete motoras?

Ga pas demonteren wanneer je weet waar je tijdens het loshalen extra op moet letten.

Leg ringen en bevestigingsdelen tijdens de demontage in dezelfde volgorde neer waarin ze van de machine komen. Daarmee voorkom je dat je bij montage moet gokken welke ring of schotel waar hoorde.

Zit de oude waaier muurvast op de krukas? Dat is bij een oude machine niet vreemd. Vocht en corrosie kunnen de houder stevig aan de as laten vastzitten.

Ga niet op de krukas of waaier slaan.

Maak de aansluiting eerst goed schoon en gebruik indien nodig kruipolie. Trek de houder daarna zo recht mogelijk van de as. Een passende trekker verdeelt de kracht veel beter dan wrikken aan één zijde.

Wanneer de waaier verwijderd is, begint een belangrijke controle.

Maak de kale krukas schoon en voel met je vingers langs de as. Zoek naar roest, bramen, ingeslagen randen of slijtage aan de passing. Een braam die met het oog nauwelijks zichtbaar is kan al genoeg zijn om de nieuwe houder halverwege tegen te houden.

Heeft jouw uitvoering een spie of spiebaan? Controleer ook die. Een beschadigde spie of uitgeslagen spiebaan kan ervoor zorgen dat de houder niet meer correct met de krukas meedraait.

Schuif de nieuwe waaier daarna rustig over de as.

Hij hoort recht en passend naar zijn montagepositie te gaan. Hij mag niet los over de as rammelen, maar je hoort ook geen grote kracht nodig te hebben.

Stopt hij halverwege?

Haal hem dan weer terug en zoek eerst naar de oorzaak. Zit er nog een braam? Is de as gecorrodeerd? Of heb je misschien toch een andere krukasdiameter?

Gebruik de mesbout nooit om een waaier die niet goed past alsnog op zijn plaats te trekken. De bout is bedoeld om een correct passende constructie vast te zetten, niet om een verkeerde passing passend te maken.

✅ Onderhoud & controle in de praktijk

Trilt de maaier na het raken van een steen, wortel of stoeprand?

Werk dan van buiten naar binnen:

maaimes → waaier met meshouder → krukas

Controleer eerst het maaimes. Een krom mes kan op zichzelf al flinke trillingen veroorzaken. Kijk daarnaast of het centrale montagegedeelte van het mes niet beschadigd of uitgeslagen is.

Is het mes goed, kijk dan naar de waaier met meshouder.

Zijn alle schoepen heel?
Zie je scheuren of vervorming?
Zit er speling rond de centrale opname?
Draait de waaier zichtbaar met een slag?

Een beschadigde waaier vervangen terwijl de werkelijke oorzaak een kromme krukas is, lost het trillingsprobleem niet op.

Blijft er twijfel over de motoras, verwijder dan zowel maaimes als waaier zodat de kale krukas zichtbaar wordt.

Draai de krukas langzaam rond en gebruik een vast punt van het maaidek als referentie. Kijk naar de afstand tussen dat punt en het uiteinde van de krukas.

Blijft die afstand tijdens een volledige omwenteling ongeveer gelijk, dan loopt de as op het oog netjes rond.

Zie je het uiteinde duidelijk naar het vaste punt toe en er weer vandaan bewegen, dan kan er sprake zijn van uitloop of een verbogen krukas.

Een nieuwe waaier met meshouder maakt een kromme krukas niet recht.

Slechte grasopvang maar geen trillingen?

Dan hoeft de meshouder niet direct versleten te zijn.

Begin met het schoonmaken van het maaidek en het uitwerpkanaal. Vastgekoekt gras kan de luchtstroom flink beperken. Controleer daarna de waaier zelf. Zijn alle schoepen aanwezig en hebben ze nog dezelfde vorm, dan kun je verder zoeken naar verstopping, een probleem met het maaimes of de opvangzak.

Zijn één of meerdere schoepen beschadigd of afgebroken, dan kan de luchtverplaatsing onder het maaidek verminderen.

Nieuwe waaier gemonteerd maar de maaier trilt nog?

Start dan niet steeds opnieuw in de hoop dat het wegtrekt.

Controleer opnieuw:

maaimes recht?
waaier volledig op de krukas?
geen vuil of braam tussen passing?
spie/spiebaan in orde?
krukas recht?

Zo voorkom je dat je een nieuw onderdeel de schuld geeft van een probleem dat ergens anders in de machine zit.

Draai na montage het maaimes en de waaier eerst met de hand een volledige omwenteling. Controleer of niets tegen het maaidek loopt en of alles vrij beweegt.

Sluit daarna pas de bougiekabel weer aan.

Gebruik voor het definitief vastzetten het voorgeschreven aanhaalmoment van de betreffende machine. We noemen bewust geen universele waarde, omdat de juiste bevestiging per constructie kan verschillen.

✅ Bumac Belofte

Natuurlijk – duurzaam verpakt & zorgvuldig gekozen.
Onderdelen – van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig – voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.

Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Deze waaier met meshouder is bedoeld voor verschillende John Deere- en Sabo-loopmaaiers met een Ø22,2 mm krukasopname.

De belangrijkste herkenningspunten zijn:

Ø22,2 mm asgat
52,5 mm totale hoogte
ca. 235–239 mm buitendiameter

Gebruik die maten samen.

Een waaier met dezelfde buitendiameter maar een andere krukasopname is niet dezelfde uitvoering. Kijk bij een oudere Sabo daarnaast naar het SA-machinenummer, omdat dat veel gerichter vertelt welke machinevariant je voor je hebt.

Heb je trillingen, controleer dan eerst het maaimes, daarna de waaier met meshouder en pas daarna de krukas. Heb je vooral problemen met de grasopvang, controleer dan ook de schoepen, het maaidek en het uitwerpkanaal.

Zo zoek je naar de oorzaak van de klacht in plaats van alleen naar een onderdeel dat vervangen kan worden.

✅ Bumac Werkplaatstip

Maak vóór demontage een foto van alles wat op de krukas gemonteerd zit.

Bij oudere Sabo- en John Deere-machines kan al meerdere keren aan het maaimes en de meshouder zijn gewerkt. Een foto van ringen, schotels en bevestigingsdelen geeft je tijdens de montage een duidelijke referentie.

Leg daarna oud en nieuw naast elkaar en vergelijk de Ø22,2 mm opname, 52,5 mm bouwhoogte en buitenmaat.

Heeft de machine iets hards geraakt? Controleer dan vóór montage ook of de kale krukas recht loopt.

Zo weet je niet alleen dat de nieuwe waaier met meshouder past, maar ook waarom hij bij jouw machine hoort.
