MTD conische ring onderdeel voor White, Yard-Man, Gutbrod en WOLF-Garten zitmaaiers

MTD conische ring onderdeel, conische veerring onderdeel, Belleville ring onderdeel, tellerring onderdeel, schotelring onderdeel, opvulring onderdeel.

Dit MTD conische ring onderdeel wordt gebruikt op diverse machines van MTD, White, Yard-Man, Gutbrod, WOLF-Garten en Gartenland. Je vindt dit onderdeel afhankelijk van de machine terug in de stuurinrichting, vooras, rijaandrijving, achterwielconstructie en het maaidek. Op sommige machines zit exact hetzelfde ring onderdeel zelfs op meerdere plaatsen. Dat maakt de montagepositie belangrijk: je wilt niet alleen weten dat het onderdeel op de machine past, maar ook waar het zit en welke onderdelen daar samen de verbinding vormen.

Een conische ring onderdeel lijkt eenvoudig, maar is iets anders dan een willekeurige vlakke ring. De vorm van dit onderdeel is subtiel en kan op een productfoto vrijwel vlak lijken. Juist daarom beoordelen we het onderdeel niet alleen op uiterlijk of diameter, maar ook op montagepositie, slijtage, contactvlakken en de staat van de omliggende onderdelen.

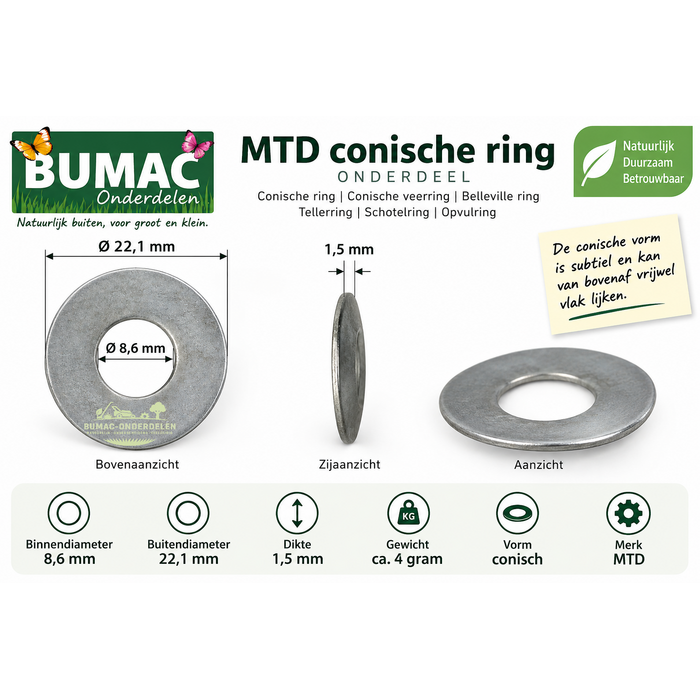

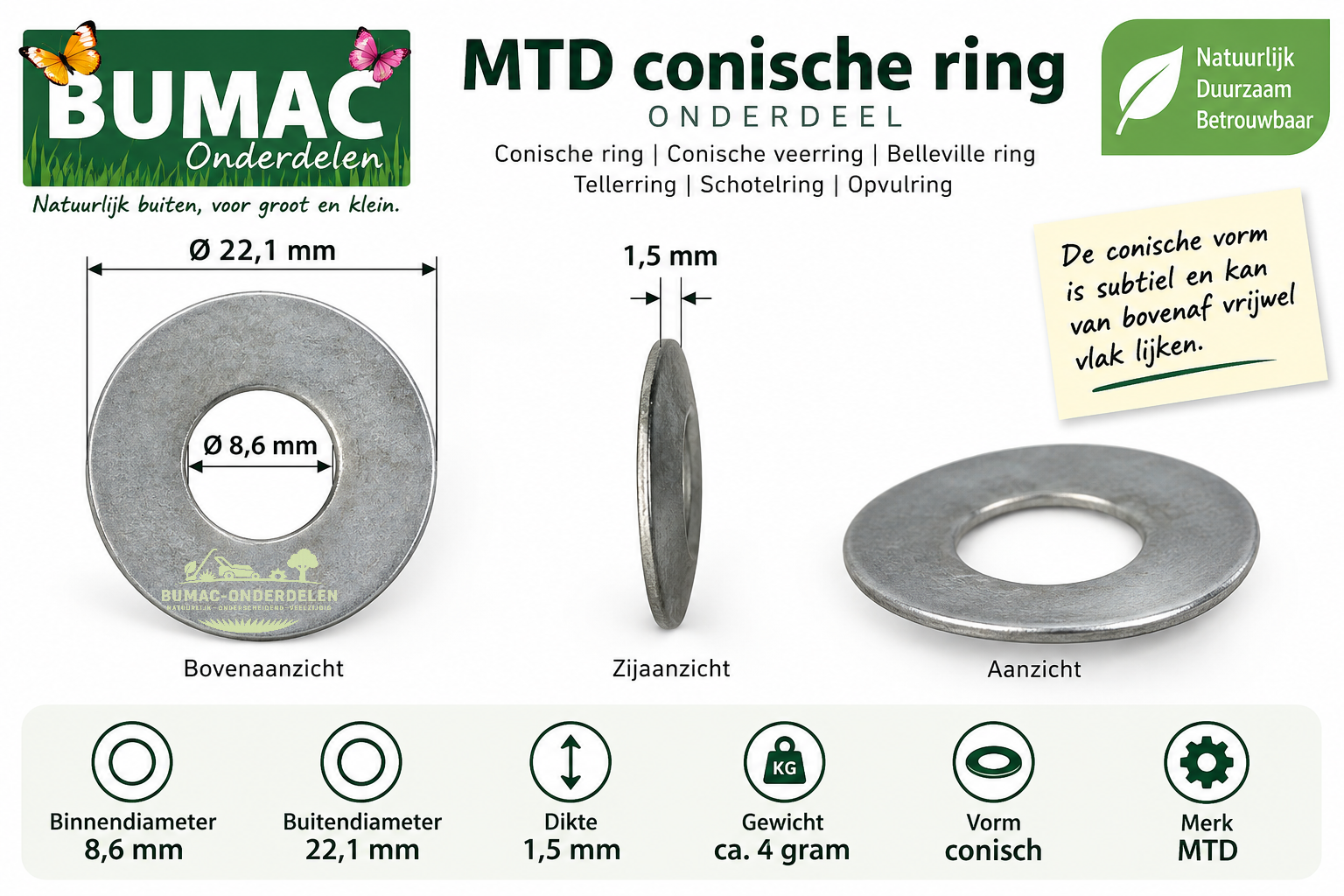

✅ Technische specificaties

Onderdeel: MTD conische ring onderdeel
Ook bekend als: conische veerring onderdeel, Belleville ring onderdeel, tellerring onderdeel, schotelring onderdeel en opvulring onderdeel
Binnendiameter: circa 8,6 mm
Buitendiameter: circa 22,1 mm
Dikte: circa 1,5 mm
Vorm: licht conisch ring onderdeel
Gewicht: circa 4 gram
Merk onderdeel: MTD
Toepassing onderdeel: stuurinrichting, vooras, aandrijving, achterwielconstructie en maaidek, afhankelijk van machine en montagepositie

✅ Toepassing & functie

Dit MTD conische ring onderdeel hoort bij een mechanische verbinding waarin de ring samenwerkt met andere onderdelen zoals een bout onderdeel, vlakke ring onderdeel, bus onderdeel, as onderdeel of lagering onderdeel. De functie verschilt per montageplaats, maar de ring hoort steeds bij de opbouw en opsluiting van die verbinding.

Op de MTD 13/102 wordt hetzelfde onderdeel bijvoorbeeld op meerdere plaatsen gebruikt. Je vindt het bij de vooras en stuurinrichting, op het 102 cm maaidek en aan de achterzijde rond onder andere de decklift-, frame- en achterwielconstructie.

Bij de White 12/91 zit hetzelfde ring onderdeel zowel bij de vooras en stuurinrichting als in de aandrijf- en achterwielconstructie.

De Gutbrod Sprint 2000 laat mooi zien waarom de montagepositie belangrijk is: hetzelfde MTD onderdeel zit daar zowel in de vooras-/stuurconstructie als op het maaidek. Het onderdeel is hetzelfde, maar de onderdelen die je eromheen controleert zijn op beide plaatsen anders.

✅ Geschikt voor MTD, White en Yard-Man

MTD
13/102 - vooras/stuurinrichting, 102 cm maaidek en achterzijde van de machine
125/102 - vooras- en stuurconstructie
160/102
102/13 RTH
K 765 N

White
12/91 - vooras/stuurinrichting en aandrijf-/achterwielconstructie
LR 125
Cruise E16 - bij oudere uitvoeringen altijd volledig typeplaatje, bouwjaar en montagepositie op de onderdelentekening vergelijken

Yard-Man
AE 5155 - onder andere stuurinrichting
AN 5175
HE 5160 K
HE 5175
HN 5180 K
HN 5185
HN 5220 K

Bij oudere MTD-platformmachines kunnen binnen dezelfde modelnaam verschillende uitvoeringen voorkomen. Controleer daarom altijd het volledige machinetype, bouwjaar en de plaats waar het onderdeel gemonteerd zit.

✅ Ook toepasbaar op

Gutbrod
Sprint 2000 - vooras-/stuurconstructie én maaidek

WOLF-Garten
Select 76.125 T - stuurinrichting
Scooter - stuurinrichting
Expert Scooter Pro - stuurinrichting
Expert 92.165 A - pedaalconstructie

Gartenland
GL 12.5-76T
GL 13.5-92 H
GL 13.5-92 T
GL 15.5-105 H
GL 17.5-107 T
GL 20-105 H
GLS 53 AK4

Hetzelfde MTD ring onderdeel kan dus op verschillende machines én op verschillende plaatsen binnen één machine worden gebruikt. Gebruik de modellenlijst daarom altijd samen met de montagepositie en onderdelentekening.

✅ Montageadvies & pasvorm

Bekijk vóór demontage eerst hoe de complete verbinding is opgebouwd. Maak bij twijfel een foto en leg een bout onderdeel, ring onderdeel, bus onderdeel en eventuele moer in dezelfde volgorde neer als waarin ze van de machine komen. Daarmee voorkom je dat een klein onderdeel tijdens montage wordt omgedraaid of op de verkeerde plaats terechtkomt.

De conische vorm van dit onderdeel is licht en subtiel. Bepaal de montagerichting daarom niet alleen aan de hand van een productfoto. Houd de oorspronkelijke montage en de juiste onderdelentekening aan.

Controleer het gebruikte ring onderdeel op breuk, vervorming, inslijting, beschadiging rond het middengat, roestschade en slijtage op de contactvlakken. Vergelijk een oud onderdeel bij twijfel met een nieuw onderdeel.

Monteer niet zomaar een gewone vlakke ring of willekeurige standaard veerring onderdeel met ongeveer dezelfde afmetingen. Dit MTD conische ring onderdeel hoort bij de opbouw van de betreffende verbinding; dezelfde maat betekent niet automatisch dezelfde functie.

Controleer meteen de onderdelen die tegen de ring aanliggen. Een ingesleten bout onderdeel, vlakke ring onderdeel, lagerbus onderdeel of uitgeslagen bevestigingspunt kan ervoor zorgen dat een nieuw ring onderdeel opnieuw verkeerd wordt belast.

Een universeel aanhaalmoment geven we hiervoor bewust niet. Dit onderdeel wordt op verschillende montageplaatsen gebruikt en het juiste aanhaalmoment hoort bij de complete verbinding op de betreffende machine.

✅ Onderhoud & controle in de praktijk

In de stuurinrichting en vooras zit dit onderdeel in een verbinding waarin de ring samenwerkt met de as, bus en lagering. Pak de as of stuurconstructie vast en voel of er zijdelingse speling aanwezig is. Een nieuw ring onderdeel maakt een uitgesleten bus onderdeel niet opnieuw passend.

In de rijaandrijving en achterwielconstructie werkt dit conische ring onderdeel samen met onder andere een bout onderdeel, vlakke ring onderdeel, lagerbus onderdeel en as onderdeel. Controleer deze verbinding als één geheel. Let op ingesleten contactvlakken, ruimte rond de bus en beweging op de as. Zit daar speling, bepaal dan eerst welk onderdeel de ruimte veroorzaakt voordat je de verbinding weer opbouwt.

Op het maaidek zit hetzelfde ring onderdeel in een andere mechanische verbinding. Controleer daar het bevestigingsgat, de boutverbinding en de raakvlakken rond de ring. Een ovaal of uitgesleten bevestigingsgat, versleten bout onderdeel of vervormd bevestigingspunt wordt niet opgelost door alleen het ring onderdeel te vernieuwen.

Bij de Gutbrod Sprint 2000 zie je precies waarom deze controle belangrijk is. Hetzelfde MTD onderdeel zit daar zowel bij de vooras als op het maaidek. Het onderdeel is gelijk, maar de onderdelen die je eromheen controleert verschillen per montageplaats.

Zie je beschadiging of opvallende slijtage aan dit conische ring onderdeel, kijk dan verder dan de ring zelf. Zo'n klein onderdeel kan juist aanwijzen dat er in dezelfde verbinding speling, scheefstand of slijtage aanwezig is.

✅ Bumac Belofte

Natuurlijk - duurzaam verpakt & zorgvuldig gekozen.
Onderdelen - van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig - voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting

Dit MTD conische ring onderdeel wordt gebruikt op machines van MTD, White, Yard-Man, Gutbrod, WOLF-Garten en Gartenland. Je vindt het onderdeel onder andere in de stuurinrichting, vooras, rijaandrijving, achterwielconstructie en het maaidek. Op sommige machines wordt hetzelfde ring onderdeel zelfs meerdere keren en op verschillende plaatsen toegepast.

Controleer bij vervanging daarom niet alleen de afmetingen. Kijk vooral naar waar het onderdeel op de machine zit, hoe de verbinding is opgebouwd en of bout onderdeel, vlakke ring onderdeel, bus onderdeel, as onderdeel en bevestigingspunt nog in goede staat zijn.

✅ Bumac Werkplaatstip

Werk je aan een oudere MTD- of White-constructie waarin dit conische ring onderdeel samen met een zeskantbout onderdeel, vlakke ring onderdeel en lagerbus onderdeel wordt gebruikt, leg de onderdelen tijdens demontage in montagevolgorde naast elkaar of maak eerst een foto.

Voel daarna aan de as en bus op speling en kijk naar het bevestigingsgat en de contactvlakken. Daarmee zie je sneller of alleen het ring onderdeel versleten is, of dat bijvoorbeeld een lagerbus onderdeel, bout onderdeel of bevestigingspunt inmiddels ook ruimte heeft gekregen. Zo voorkom je dat je een nieuw onderdeel monteert terwijl de werkelijke oorzaak van de slijtage in dezelfde verbinding blijft zitten.
