Zeskantbout onderdeel 5/16-24 UNF x 3/4 inch voor MTD, White, Gutbrod, Yard-Man, Bolens en WOLF-Garten zitmaaiers

Zeskantbout onderdeel, bevestigingsbout onderdeel, UNF-bout onderdeel, fijne-draadbout onderdeel, aandrijfbout onderdeel, kettingkastbout onderdeel.

Dit zeskantbout onderdeel 5/16-24 UNF x 3/4 inch wordt toegepast op diverse zitmaaiers van MTD, White, Gutbrod, Yard-Man, Bolens en WOLF-Garten. Het onderdeel komt afhankelijk van de machine voor in onder andere de kettingkast, rijaandrijving, achterasconstructie en wielbevestiging. Dit lijkt een eenvoudig bout onderdeel, maar juist de combinatie van fijne UNF-draad, juiste lengte, Grade 5 sterkte en draadborging maakt dat een willekeurig 5/16 bout onderdeel geen goede vervanger is.

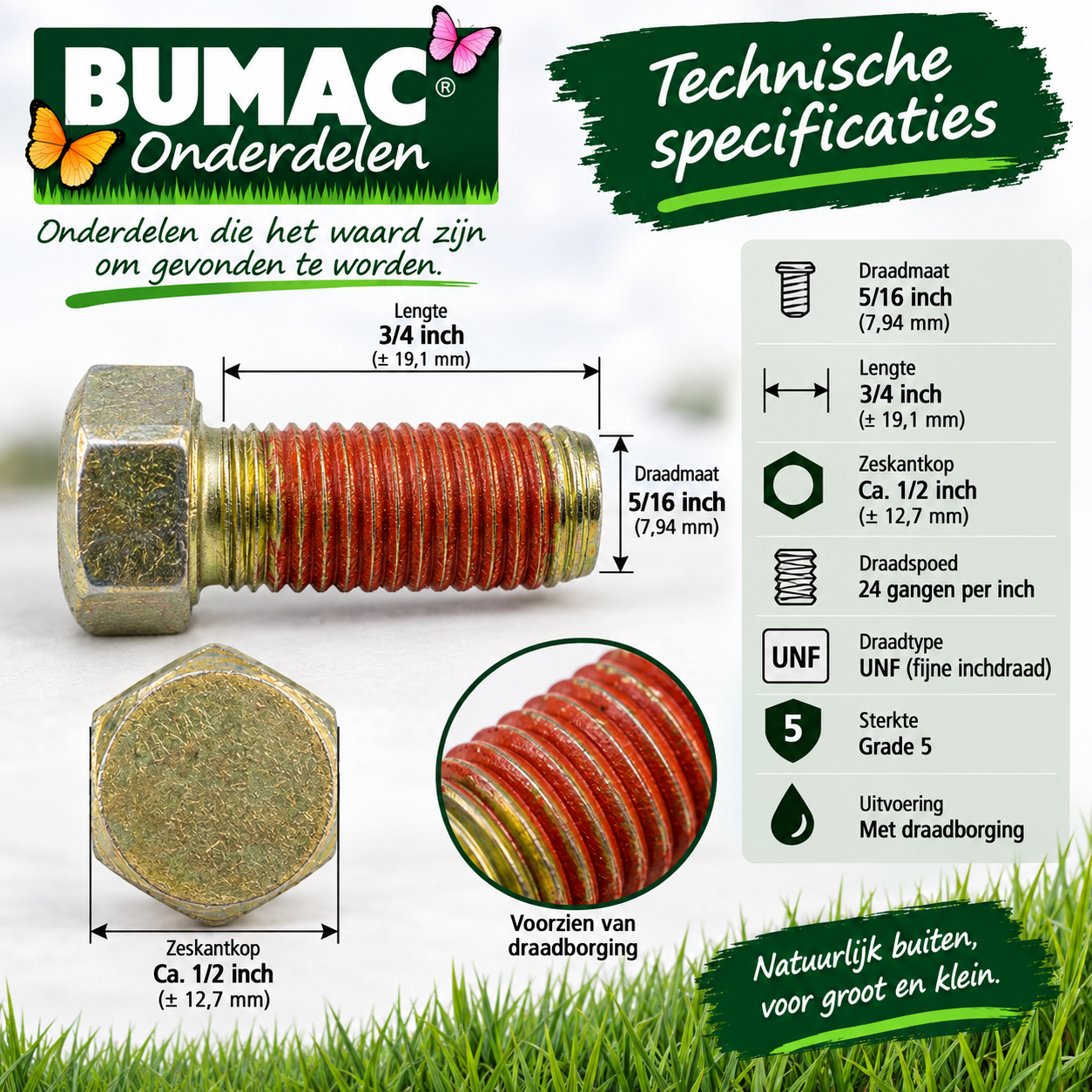

✅ Technische specificaties
Onderdeel: zeskantbout onderdeel
Draadmaat: 5/16 inch
Draadspoed: 24 gangen per inch
Draadtype: UNF fijne inchdraad
Lengte onderdeel: 3/4 inch, circa 19,1 mm
Sterkte onderdeel: SAE Grade 5
Uitvoering onderdeel: zeskantkop
Borging onderdeel: voorzien van draadborging
Draadstelsel: inchmaat, geen metrische draad
Type onderdeel: bevestigingsbout onderdeel, geen borstbout onderdeel

✅ Toepassing & functie
Dit zeskantbout onderdeel wordt binnen het MTD-machineplatform op verschillende mechanische bevestigingspunten gebruikt. Op de ene machine zit het onderdeel in de kettingkast of rijaandrijving, terwijl hetzelfde onderdeel bij een andere uitvoering terugkomt bij de achteras, achterwielconstructie of een ander mechanisch bevestigingspunt.

Bij toepassing in de kettingkast werkt het bout onderdeel samen met andere onderdelen, waaronder een conische ring onderdeel, vlakke ring onderdeel en lagerbus onderdeel. Wanneer hier speling, beweging of slijtage aanwezig is, kijk je in de werkplaats daarom niet alleen naar de bout. De hele verbinding bepaalt uiteindelijk of het onderdeel na montage goed en stabiel blijft zitten.

De draadmaat verdient extra aandacht. 5/16-24 UNF is fijne inchdraad met 24 gangen per inch. Een ander 5/16 bout onderdeel kan op het oog vrijwel dezelfde diameter hebben, maar een grovere draadspoed gebruiken en daardoor niet passen.

✅ Geschikt voor MTD en White
Dit zeskantbout onderdeel wordt onder andere toegepast op de volgende machines:

MTD:
125/102
E 160
E 165

White:
Cruise E16
ET 13
ET 130
ET 145
ET 155
ET 160
ET 180
EH 130
EH 160
EH 180
L 120
L 130
LH 125
LH 130
LH 145
LR 115
LR 125
LR 130
LRH 125
LRH 130
LRH 145
LRH 160
LT 135
LT 145
LT 160
LT 180

Bij oudere machines kunnen binnen dezelfde modelreeks verschillende uitvoeringen voorkomen. Controleer bij twijfel daarom altijd het volledige machinetype, bouwjaar en de positie op de onderdelentekening. Controleer daarnaast of het aanwezige bout onderdeel daadwerkelijk 5/16-24 UNF x 3/4 inch is.

✅ Ook toepasbaar op
Hetzelfde zeskantbout onderdeel komt ook terug op diverse andere machines uit het MTD-platform.

Gutbrod:
Sprint 2000
Sprint 2002 H
Sprint 3000
Sprint 3000 H
GLX 92 RA
GLX 105 RA

Yard-Man:
AE 5150 K
AE 5155
AN 5175
AN 5185
HE 5160 K
HE 5175
HN 5160 K
HN 5180 B
HN 5185
HN 5220 K
HN 7155

Bolens:
B 125/76 T
B 125/96 T
150 KL
GT 115/91
GP 155/96
AT 100/06
603
604

WOLF-Garten:
92.130 T
96.130 T
E 13/92 T
E 13/96 T
Select 76.125 T

De exacte plaats waar dit onderdeel wordt gebruikt kan per machine verschillen. Gebruik daarom niet alleen de merk- of modelnaam, maar vergelijk bij twijfel ook altijd de onderdelentekening en montagepositie van de machine.

✅ Montageadvies & pasvorm
Controleer vóór montage eerst de oude verbinding. Dit onderdeel gebruikt 5/16-24 UNF fijne inchdraad. Een 5/16 onderdeel met grovere draad kan bijna dezelfde diameter hebben, maar hoort niet in dezelfde binnendraad.

Draai het nieuwe bout onderdeel bij montage eerst enkele gangen met de hand in. De draad moet netjes aangrijpen zonder dat er kracht nodig is. Loopt het onderdeel direct zwaar, scheef of stroef, draai dan niet verder. Controleer eerst of de draadspoed overeenkomt en of de binnendraad niet beschadigd of vervuild is.

Komt het bout onderdeel uit een kettingkast, controleer dan meteen de conische ring, vlakke ring en lagerbus die rond dezelfde verbinding zitten. Een nieuwe bout onderdeel herstelt geen lagerbus die uitgesleten is of een bevestigingspunt waarin al te veel ruimte zit.

Voor dit onderdeel geven we geen algemeen aanhaalmoment op. Het juiste aanhaalmoment hangt af van de exacte montagepositie en constructie van de machine.

✅ Onderhoud & controle in de praktijk
Controleer tijdens onderhoud niet alleen of het bout onderdeel nog vastzit, maar kijk ook naar de schroefdraad, zeskantkop, borging en het materiaal waarin het onderdeel wordt gemonteerd. Beschadigde of vervormde draad kan ervoor zorgen dat een nieuwe verbinding niet meer betrouwbaar klemt.

Bij een kettingkast of rijaandrijving controleer je vóór montage ook de speling op de as en lagerbus. Pak de constructie vast en voel of er ongewenste zijdelingse beweging aanwezig is. Zit daar al duidelijk ruimte op, onderzoek dan eerst waar die speling vandaan komt voordat alles opnieuw wordt vastgezet.

Let ook op de conische ring onderdeel. Deze ring is niet hetzelfde als een gewone vlakke ring onderdeel. Is het onderdeel sterk afgevlakt, gescheurd of beschadigd, vervang het dan mee zodat de verbinding weer op de bedoelde manier kan worden opgebouwd.

Gebruik geen metrisch bout onderdeel omdat de diameter ongeveer overeenkomt. Dit onderdeel gebruikt inchdraad en hoort met de juiste fijne UNF-binnendraad te worden gecombineerd.

✅ Bumac Belofte
Natuurlijk - duurzaam verpakt & zorgvuldig gekozen.
Onderdelen - van hoge kwaliteit met technische precisie en bewezen pasvorm.
Veelzijdig - voor tuin-, park- en buitenmachines, voor particulier en professioneel gebruik.
Onderdelen die het waard zijn om gevonden te worden.
Natuurlijk buiten, voor groot en klein.

✅ Samenvatting
Dit zeskantbout onderdeel 5/16-24 UNF x 3/4 inch is een Grade 5 bevestigingsonderdeel voor diverse MTD, White, Gutbrod, Yard-Man, Bolens en WOLF-Garten zitmaaiers. Afhankelijk van de machine wordt het onderdeel gebruikt bij onder andere de kettingkast, rijaandrijving, achterasconstructie en wielbevestiging. Controleer bij vervanging vooral de fijne 24-gangen UNF-draad, juiste lengte en de toestand van de onderdelen rondom de verbinding.

✅ Bumac Werkplaatstip
Komt dit bout onderdeel uit de kettingkast of rijaandrijving, monteer de nieuwe bout dan niet direct zonder verder te kijken. Voel eerst of de as of lagerbus zijdelingse speling heeft en controleer de conische ring en vlakke ring op slijtage of vervorming. Een nieuw bout onderdeel kan de verbinding weer correct vastzetten, maar een uitgesleten lagerbus, vlakgetrokken conische ring of beschadigde binnendraad blijft daarna gewoon voor problemen zorgen. Juist bij oudere MTD-platform machines loont het om deze onderdelen in één keer als complete verbinding te beoordelen.
